不銹鋼中的硫和磷，除在易切削不銹(xiu)鋼中作為合金元素外，一般是作為有害雜質對待的。標準中一般規定，

一、硫

  硫在不銹(xiu)鋼中的(de)溶解度很低，室溫，過量的(de)硫將(jiang)大量形成硫化物非金屬(shu)夾雜。

  硫(liu)可與不(bu)銹(xiu)鋼中的鐵、鎳(nie)等(deng)形成(cheng)低熔點(dian)（＜1000℃）的共晶并(bing)沿晶界分布。

  在不銹鋼熱加(jia)工(gong)過程中，由于(yu)硫化物共晶(jing)已呈熔融狀態(tai)，常常導致(zhi)鋼的(de)熱塑性(xing)下降(jiang)并引(yin)起(qi)沿晶(jing)界的(de)開裂。輕則表面缺(que)陷增多(duo)，磨削(xue)量加(jia)大，成材(cai)率降(jiang)低(di)，重則造成大量廢(fei)品(pin)。

  硫可增(zeng)加(jia)鋼的(de)易切(qie)削性(xing)，但硫的(de)加(jia)入將顯著(zhu)降低鋼的(de)耐點蝕(shi)性(xing)（見表9.2）

  在具有特殊(shu)要(yao)求(qiu)的硝(xiao)酸級和尿素級不(bu)銹鋼中(zhong)(zhong)，對鋼中(zhong)(zhong)硫(liu)含量規定(ding)應≤0.010％或≤0.015％，實際(ji)控制都希望(wang)在≤0.005％。

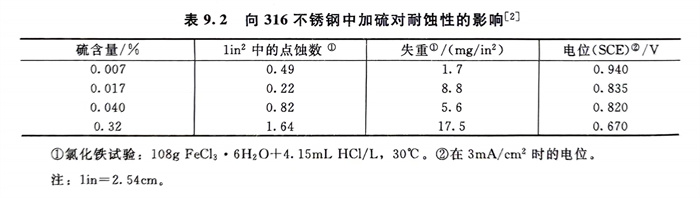

  表9.2 向316不銹鋼(gang)中加硫對耐蝕性的影響

二、磷

  磷(lin)在不(bu)銹鋼(gang)(gang)中(zhong)有相當(dang)的溶解度(du)。不(bu)銹鋼(gang)(gang)中(zhong)磷(lin)量一(yi)般要求≤0.035％，但(dan)由(you)于(yu)磷(lin)可提高(gao)(gao)鋼(gang)(gang)的強度(du)，所以在某些高(gao)(gao)強度(du)不(bu)銹鋼(gang)(gang)中(zhong)含磷(lin)量可達0.25％～0.30％。由(you)于(yu)磷(lin)可提高(gao)(gao)鋼(gang)(gang)的易切削性，因而，有的不(bu)銹鋼(gang)(gang)中(zhong)也加入少量磷(lin)。

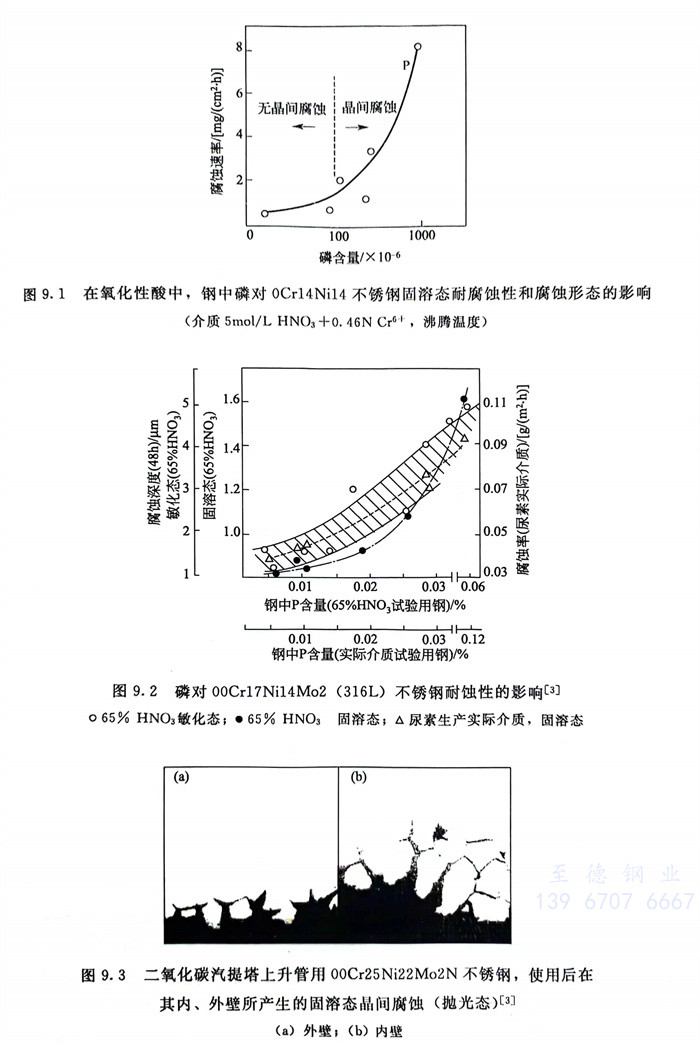

  研究(jiu)和(he)實踐表(biao)(biao)明：在硝酸和(he)尿素腐蝕(shi)(shi)條件下，磷對不(bu)銹鋼(gang)(gang)的耐蝕(shi)(shi)性非常有害（圖(tu)(tu)9.1～圖(tu)(tu)9.3）；結果表(biao)(biao)明，（0.01％）的不(bu)銹鋼(gang)(gang)，由(you)于鋼(gang)(gang)中磷沿晶界的偏析(xi)，即使在固溶(rong)態(tai)亦可產生(sheng)晶間腐蝕(shi)(shi)（圖(tu)(tu)9.3），從圖(tu)(tu)9.3可知，固溶(rong)態(tai)晶間腐蝕(shi)(shi)形態(tai)與敏化(hua)態(tai)晶間腐蝕(shi)(shi)有很(hen)大的不(bu)同，而(er)且晶界無析(xi)出物(wu)。

  經(jing)微區(qu)分(fen)析，含磷為0.024％的尿素用00Cr17Ni14Mo2不銹鋼(gang)其晶界(jie)磷量(liang)高(gao)(gao)達0.93％，而產生固溶(rong)態晶間腐蝕后，晶界(jie)的磷濃度比晶內高(gao)(gao)達三個數量(liang)級。

  目前，對(dui)尿素級(ji)不銹鋼國內用戶(hu)已提(ti)出0％的技術要(yao)求，但對(dui)實物，還(huan)要(yao)求低于0.010％。
