一(yi)、現象

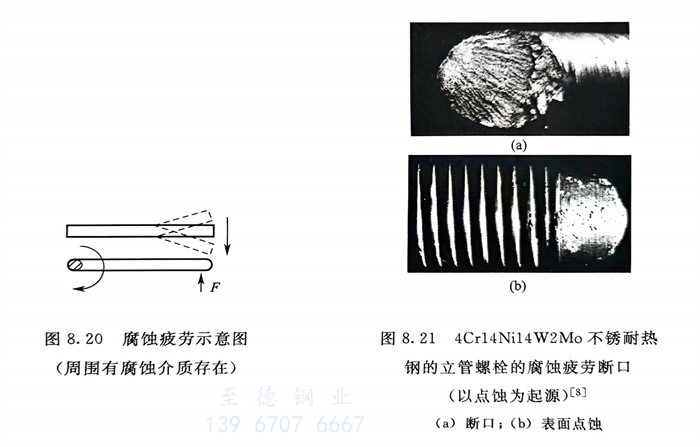

   在交變（動）應力和介質共同作用下，引起的不銹鋼(gang)管的局部腐蝕，示意圖見圖8.20，實際事例照片見圖8.21。不銹鋼的腐蝕疲勞在任何介質中均可產生，并沒有前述產生應力腐蝕時所需的特定介質。

二、原因

   在力(li)(li)學(xue)（動應(ying)力(li)(li)）和電化(hua)學(xue)（腐蝕(shi)性(xing)介(jie)質）共同(tong)作(zuo)用下而(er)引(yin)起的(de)破壞腐蝕(shi)疲(pi)勞的(de)原因說法(fa)很多，目前尚未得(de)出一致的(de)結論。就其產生機制而(er)言，提出了點蝕(shi)應(ying)力(li)(li)集中模(mo)型；形變金(jin)屬優先溶(rong)解(jie)模(mo)型；金(jin)屬膜(mo)破裂模(mo)型以及活性(xing)物質吸附模(mo)型等。但(dan)是(shi)在交變應(ying)力(li)(li)作(zuo)用下，在介(jie)質和交變應(ying)力(li)(li)共同(tong)作(zuo)用下鈍化(hua)膜(mo)的(de)破裂、滑移臺階的(de)溶(rong)解(jie)以及再鈍化(hua)等的(de)反(fan)復作(zuo)用則是(shi)能影響(xiang)不銹鋼管腐蝕(shi)疲(pi)勞過程中的(de)關(guan)鍵因素。

三、防止措(cuo)施

   防(fang)止和(he)(he)降低不銹(xiu)鋼(gang)(gang)設備和(he)(he)構件(jian)所承(cheng)受的(de)(de)交變應(ying)力(li)（包括消除結(jie)構上的(de)(de)應(ying)力(li)集中）；消除不銹(xiu)鋼(gang)(gang)表面缺陷(xian)；選用疲勞強度高、耐(nai)蝕性優(you)良且細晶的(de)(de)不銹(xiu)鋼(gang)(gang)，雙相不銹(xiu)鋼(gang)(gang)則是可供優(you)先(xian)選擇的(de)(de)材(cai)料。

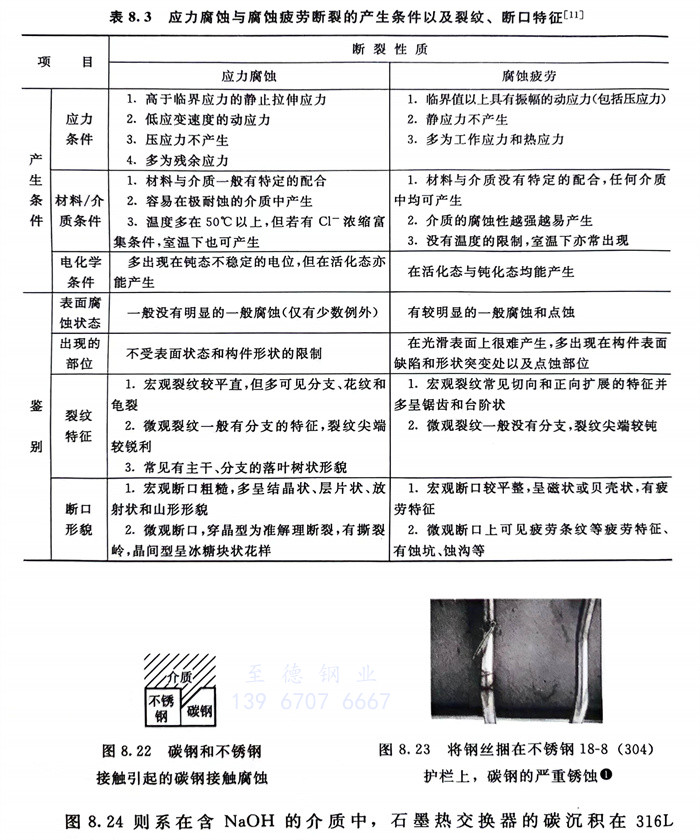

   表8.3列出了(le)應力腐蝕與腐蝕疲勞斷裂(lie)的(de)產生條件以及(ji)裂(lie)紋、斷口特征(zheng)，可(ke)供識別此兩種斷裂(lie)形(xing)式時(shi)的(de)參考。
