一、現象

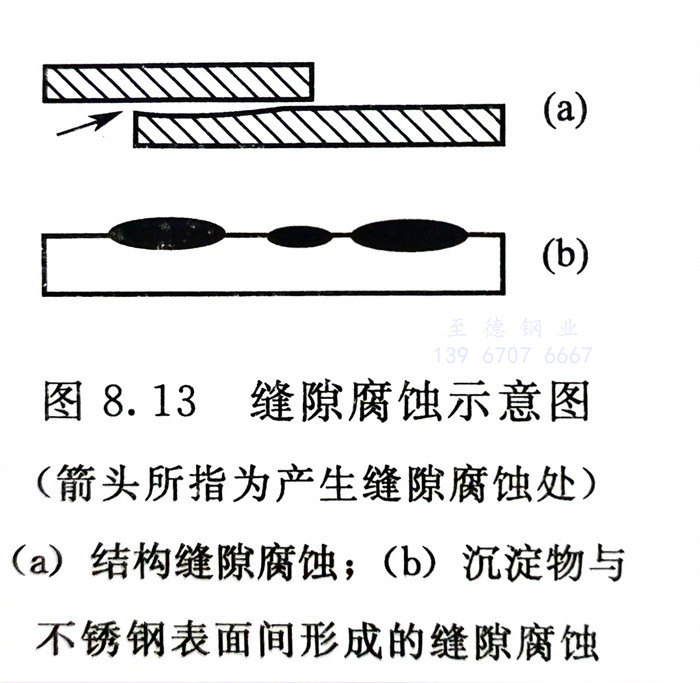

   不銹鋼由于設備、構件結構上存在縫隙［見圖8.13（a）］或在表面上存在金屬或非金屬沉積物［在沉積物與不銹鋼表面間形成縫隙，見圖8.13（b）］，在腐蝕介質作用下，會在縫隙處優先產生點狀和潰瘍狀損傷，這就是縫隙腐蝕。圖8.14則是一臺不銹(xiu)鋼管與管板脹焊連接的熱交換器的縫隙處，18-8不銹鋼管的縫隙腐蝕（已呈潰瘍狀）。

二、原因(yin)

   在含有Cl-等的(de)水介(jie)質(zhi)中，由于縫(feng)隙(xi)內(nei)介(jie)質(zhi)溶液(ye)（a）結構縫(feng)隙(xi)腐(fu)蝕；（b）沉淀物與(yu)的(de)酸化（Cl-濃度增加，pH值下降）、缺氧(yang)而引起的(de)不銹鋼表面間(jian)形成的(de)縫(feng)隙(xi)腐(fu)蝕鈍化膜的(de)局部(bu)破壞（氧(yang)濃差電池，縫(feng)隙(xi)缺氧(yang)）。

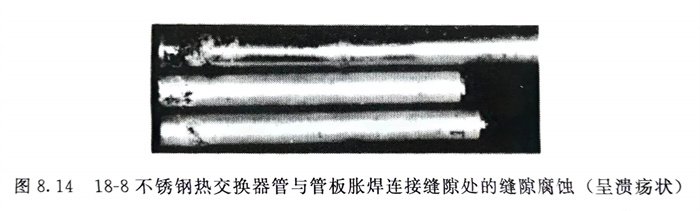

   圖(tu)8.14 18-8不銹鋼熱(re)交換器管(guan)與管(guan)板脹焊連接縫(feng)隙處的縫(feng)隙腐蝕（呈潰瘍狀）

三(san)、防止措(cuo)施

   消(xiao)除縫隙。最(zui)根本的(de)是從結構設計上避免存在縫隙入(ru)手，對換熱(re)設備(bei)不銹鋼(gang)管(guan)與(yu)管(guan)板連接(jie)處的(de)縫隙，對法蘭、墊(dian)圈、螺栓、鉚釘的(de)間隙，要采取適(shi)宜(yi)措施加以防止(zhi)。

   定(ding)期清洗并在海(hai)水等環境中(zhong)保持流速≥1.5m／s，防(fang)止污物(wu)（包括海(hai)生物(wu)）在鋼的表(biao)面堆積。

   選(xuan)用(yong)耐(nai)(nai)縫隙(xi)腐(fu)蝕的(de)高鉻、鉬和高鉻、鉬、氮不銹(xiu)鋼(gang)。圖8.15中(zhong)的(de)結果僅提供耐(nai)(nai)點蝕和耐(nai)(nai)縫隙(xi)腐(fu)蝕選(xuan)用(yong)不銹(xiu)鋼(gang)的(de)大致思路。同(tong)時可(ke)看(kan)出，為解(jie)決縫隙(xi)腐(fu)蝕，從(cong)選(xuan)材入手要(yao)比解(jie)決點蝕更加困難(nan)，且經濟上的(de)代價會更高。

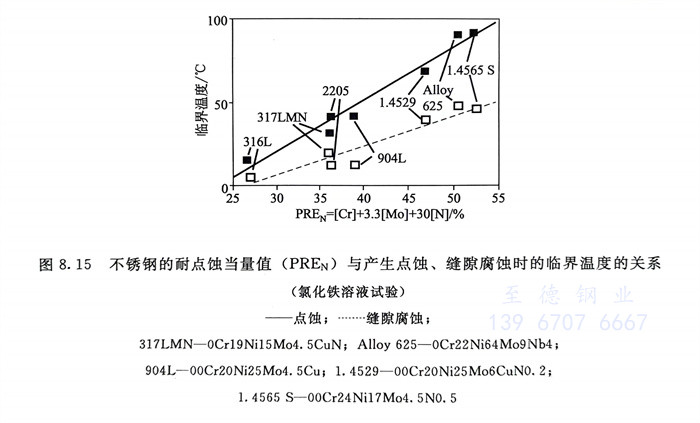

   圖8.15 不銹鋼的(de)耐點(dian)蝕(shi)當量(liang)值（PREN）與產生點(dian)蝕(shi)、縫隙腐蝕(shi)時的(de)臨界(jie)溫度(du)的(de)關系(xi)
