奧氏體沉淀硬(ying)化不銹鋼系在奧氏體基體上沉淀（析出）Ni3（Al、Ti）金屬間相而使鋼強化的一類不銹鋼，此類鋼多用于要求耐蝕且熱強的條件下，常常作為鐵基耐熱合金使用，代表性牌號有0Cr15Ni25Ti2MoAIV （AISI 660），1Cr16Ni14Cu3Mo2TiNb ( AISI 653）和 0Cr17Ni10P（17-10P） 以及3Cr18Ni9P（HNM）等，此處主要介紹應用較多的、比較知名的牌號0Cr15Ni25Ti2MoAlV (AISI 660)。

  0Cr15Ni25Ti2MoAlV鋼(gang)的商業牌號為A286，鋼(gang)中還含有少量（0.003％～0.01％）強(qiang)化元(yuan)素(su)硼，此鋼(gang)固溶時效態的室溫(wen)抗張強(qiang)度(du)(du)可達(da)(da)1000MPa，而屈服強(qiang)度(du)(du)則可達(da)(da)600MPa，除高(gao)溫(wen)（約750℃）耐(nai)(nai)蝕條(tiao)件下(xia)應(ying)用(yong)外(wai)，由于(yu)此鋼(gang)既耐(nai)(nai)腐蝕，而且(qie)又具有較高(gao)的硬度(du)(du)（HRC約30），因此，也可用(yong)于(yu)耐(nai)(nai)磨蝕且(qie)韌(ren)性要求高(gao)的環境中。

  0Cr15Ni25Ti2MoAlV鋼的室溫(wen)和高溫(wen)瞬(shun)時力學性(xing)能以(yi)及(ji)沖擊韌(ren)性(xing)分別見表7.5、表7.6和表7.7。其斷(duan)裂韌(ren)性(xing)見表7.8。

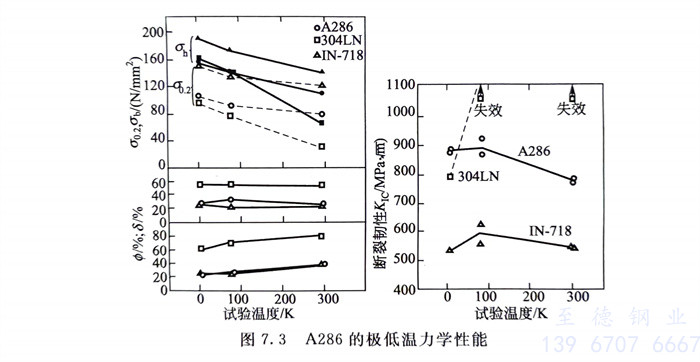

  圖7.3 還給出(chu)了低溫(wen)和(he)(he)極低溫(wen)度(du)(du)下0Cr15Ni25Ti2MoAIV鋼的力(li)學性能并與304LN（00Cr19Ni10N）和(he)(he)鎳基(ji)高(gao)溫(wen)合(he)金(jin) Inconel 718（0Cr19Ni52Mo3Nb5AlTi，圖中IN-718）相比(bi)較的結果。可以看出(chu)：0Cr15Ni25Ti2MoA1V不(bu)(bu)僅可作為耐(nai)蝕、熱強(qiang)材(cai)料(liao)，耐(nai)磨蝕材(cai)料(liao)和(he)(he)高(gao)強(qiang)度(du)(du)無磁材(cai)料(liao)（具有穩(wen)定(ding)的單一奧氏體組織），而(er)且還可作為優良的低溫(wen)、極低溫(wen)材(cai)料(liao)，但是，與其他類型沉淀硬化(hua)不(bu)(bu)銹(xiu)鋼相比(bi)，奧氏體沉淀硬化(hua)不(bu)(bu)銹(xiu)鋼的強(qiang)度(du)(du)偏(pian)低。

  奧氏(shi)體沉淀硬化不銹鋼，在固溶(rong)態易(yi)冷加工成型，但冷作(zuo)硬化速度較快(kuai)。

  奧氏(shi)體沉(chen)淀硬化不(bu)(bu)銹鋼(gang)的(de)焊(han)接(jie)性較好，固溶態焊(han)接(jie)時(shi)與半奧氏(shi)體沉(chen)淀硬化不(bu)(bu)銹鋼(gang)固溶態的(de)焊(han)接(jie)性相當，焊(han)前不(bu)(bu)需預熱(re)，焊(han)后不(bu)(bu)需熱(re)處(chu)理，但當厚(hou)板焊(han)接(jie)時(shi)，冷卻過程中(zhong)在收縮應力的(de)作(zuo)用下(xia)，對(dui)產生熱(re)裂紋敏(min)感。

  下(xia)面的(de)附表(biao)系(xi)前面所述五大類不銹鋼性能特點的(de)簡要匯(hui)總，供讀者參考。
