一、雙相(xiang)不銹鋼相(xiang)比例對(dui)耐應力腐蝕性能的影響

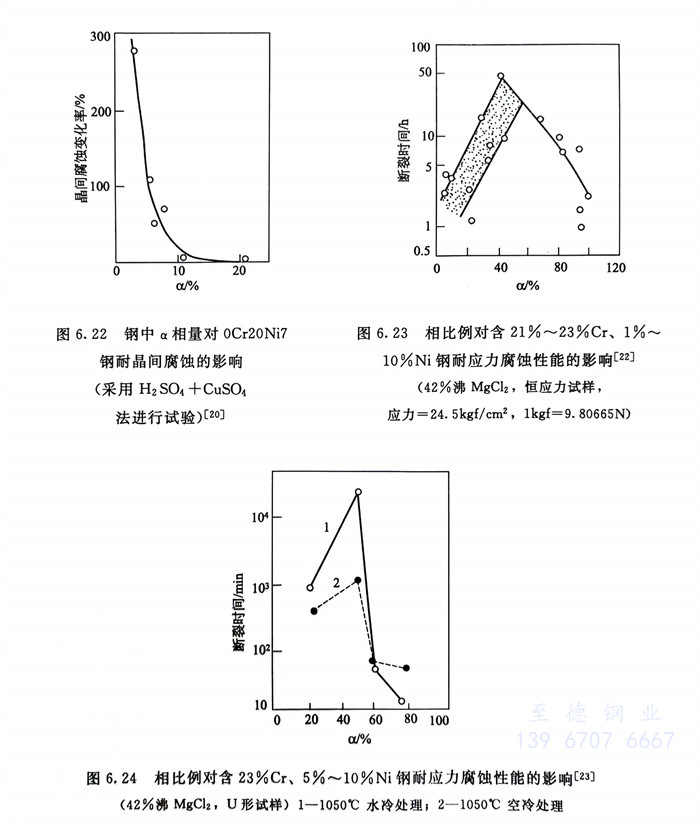

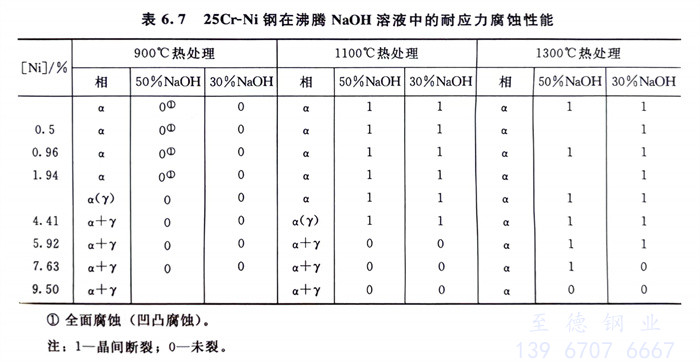

在氯化物中和在NaOH中的試驗結果見圖6.23、圖6.24及表6.7。可以看出，在42％沸MgCl2中，當α相比例在40％～50％時，此鋼具有最佳的耐應力腐蝕性能，而在NaOH堿溶液中，只要具有α＋γ雙相結構，鋼的耐應力腐蝕性能便優于單相鐵素體（注意此時鋼中含鎳，為含鎳的鐵素體組織）時的性能，1100℃以上固溶處理時，單相鐵素體呈沿晶斷裂。
二、雙相不銹鋼相比例對耐點(dian)蝕性能的影響(xiang)

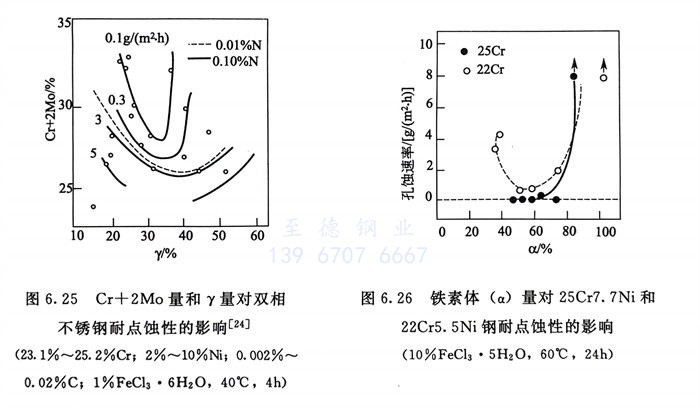

一些(xie)試驗結(jie)果見圖(tu)(tu)6.25和圖(tu)(tu)6.26。圖(tu)(tu)6.25的結(jie)果表明，不管鋼(gang)中(zhong)Cr + 2Mo 量如何變化，為(wei)了獲(huo)得(de)最(zui)佳(jia)(jia)的點(dian)蝕性能以鋼(gang)中(zhong)γ相(xiang)量在30％～40％為(wei)宜，而圖(tu)(tu)6.26也指出，鋼(gang)中(zhong)α相(xiang)量在50％～60％即α與γ相(xiang)比例近于(yu)1時耐點(dian)蝕性為(wei)最(zui)佳(jia)(jia)。
