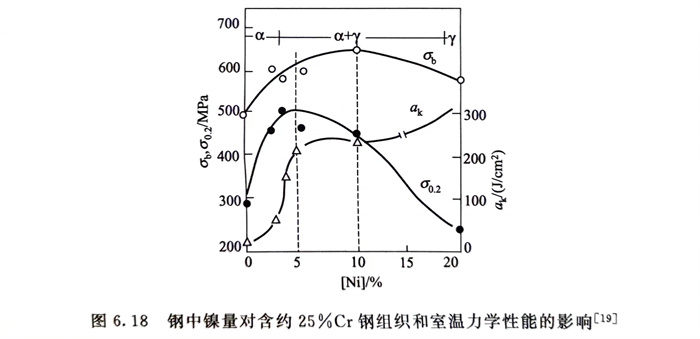

圖6.18系浙江至德鋼業有限公司試驗取得的結果。在含25％Cr雙相不(bu)銹鋼管(guan)的情況下，加入不同鎳量，調整不同的鉻當量／鎳當量以獲得不同的相比例并測定了它們的力學性能。可以看出，隨鋼中鎳量的增加，此鋼從單相鐵素體向α＋γ雙相組織過渡，當含鎳量約達18％時，又基本上系單相奧氏體。在雙相區內，當含鎳量在約5％時，鋼的屈服強度達到最高值，此時的a／γ比例并不到1：1，鎳量再增加，y量加大，則屈服強度明顯下降；當含鎳量約達10％，此時γ量已超過50％，鋼的抗拉強度達到最高值，隨后稍有下降；而鋼的沖擊韌性值則隨鎳量增加、γ相量的增多而提高，達單一奧氏體組織時，此鋼具有最高的沖擊韌性值。

  圖6.19系含3％～9％Ni的(de)(de)0Cr25NixMo2N雙相不銹鋼(gang)(gang)(gang)管，經不同固溶(rong)處理后的(de)(de)相比例對鋼(gang)(gang)(gang)的(de)(de)力學性能的(de)(de)影(ying)響。可以看出(chu)，隨γ奧氏體(ti)(ti)量增加，屈服強度明(ming)顯(xian)下降，而伸長(chang)率和沖(chong)擊(ji)功(gong)則(ze)明(ming)顯(xian)上升，此(ci)結(jie)(jie)果與圖6.18的(de)(de)結(jie)(jie)果基(ji)本一(yi)致。圖中冷卻(que)速(su)度（水冷、空冷）不同，鋼(gang)(gang)(gang)的(de)(de)沖(chong)擊(ji)功(gong)差別較大，這(zhe)顯(xian)示了鋼(gang)(gang)(gang)中鐵素體(ti)(ti)的(de)(de)存在(zai)，碳(tan)、氮化物析出(chu)的(de)(de)影(ying)響。

  研(yan)究表明，雙相(xiang)(xiang)(xiang)(xiang)(xiang)不(bu)(bu)(bu)銹鋼(gang)(gang)管的(de)(de)(de)力學性能(neng)中(zhong)的(de)(de)(de)強(qiang)度(du)，在很(hen)大程度(du)上取(qu)決于α相(xiang)(xiang)(xiang)(xiang)(xiang)量(liang)(liang)，而塑、韌性則取(qu)決于γ相(xiang)(xiang)(xiang)(xiang)(xiang)量(liang)(liang)。但(dan)是(shi)，同一種雙相(xiang)(xiang)(xiang)(xiang)(xiang)不(bu)(bu)(bu)銹鋼(gang)(gang)，由于固溶(rong)溫度(du)不(bu)(bu)(bu)同，雖然也會具有不(bu)(bu)(bu)同相(xiang)(xiang)(xiang)(xiang)(xiang)比例(li)(li)，但(dan)是(shi)，此時不(bu)(bu)(bu)僅相(xiang)(xiang)(xiang)(xiang)(xiang)比例(li)(li)有變化(hua)，而且還會有其他相(xiang)(xiang)(xiang)(xiang)(xiang)的(de)(de)(de)溶(rong)解和析出以及兩相(xiang)(xiang)(xiang)(xiang)(xiang)中(zhong)合金(jin)元素(su)(su)的(de)(de)(de)重新分配等的(de)(de)(de)變化(hua)，與僅以合金(jin)元素(su)(su)即鉻當(dang)量(liang)(liang)／鎳(nie)當(dang)量(liang)(liang)來(lai)調整(zheng)鋼(gang)(gang)的(de)(de)(de)相(xiang)(xiang)(xiang)(xiang)(xiang)比例(li)(li)相(xiang)(xiang)(xiang)(xiang)(xiang)比，用(yong)熱(re)處(chu)理(li)溫度(du)來(lai)調整(zheng)相(xiang)(xiang)(xiang)(xiang)(xiang)比例(li)(li)影響(xiang)的(de)(de)(de)因素(su)(su)較多(duo)。故雙相(xiang)(xiang)(xiang)(xiang)(xiang)不(bu)(bu)(bu)銹鋼(gang)(gang)管多(duo)用(yong)合金(jin)元素(su)(su)來(lai)調整(zheng)鋼(gang)(gang)的(de)(de)(de)相(xiang)(xiang)(xiang)(xiang)(xiang)比例(li)(li)。
