雙相不(bu)銹(xiu)鋼管含有較高的鉻、鉬、鎳、氮等元素和雙相不銹鋼(gang)的微細組織結構,使雙相不銹鋼具有優良的耐全面腐蝕和耐局部腐蝕性能,特別是表現在耐應力腐蝕、耐點蝕、耐縫隙腐蝕、耐腐蝕疲勞以及耐磨蝕等方面。

  氯化物應力腐蝕是通用18-8型和18-12-2型奧氏體不銹鋼最常見的腐蝕破壞形式。而采用α+y雙相不銹鋼管解決18-8型和 18-12-2型鉻鎳奧氏體不銹鋼的氯化物應力腐蝕已經成為國內外選材的既重要又有效的手段,其效果已為國內外大量的工程實際應用所證實。

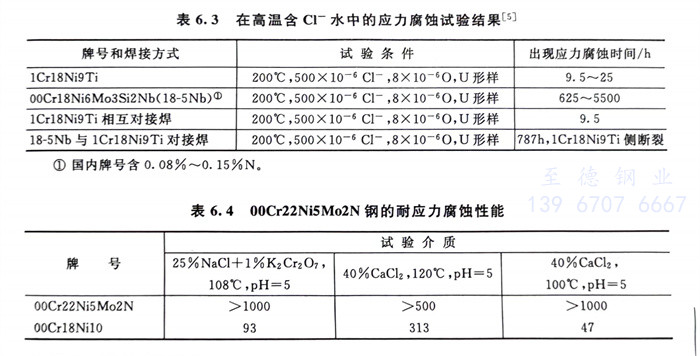

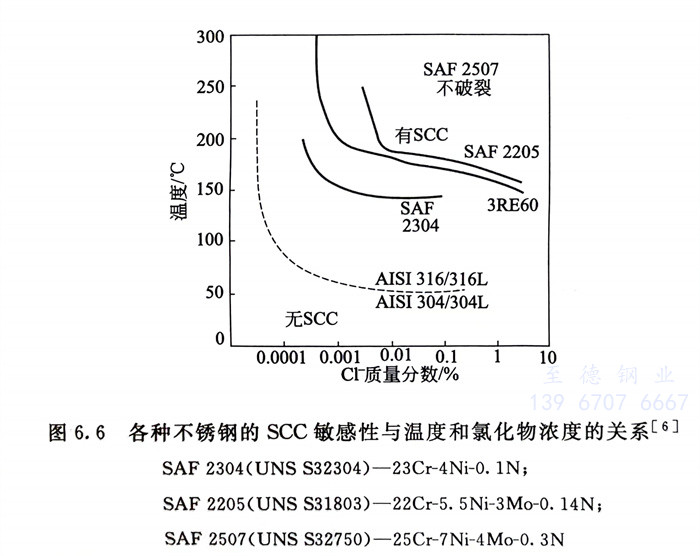

  表6.3和(he)表6.4及圖6.6系雙相不(bu)銹鋼管的耐應力腐蝕性能試驗(yan)所獲得的一(yi)些結果。

  雙(shuang)相不銹(xiu)鋼(gang)管中(zhong)較常用(yong)(yong)的(de)(de)(de)18-8型(xing)和18-12-Mo型(xing)奧氏體不銹(xiu)鋼(gang)具有遠為(wei)優異的(de)(de)(de)耐應力(li)腐(fu)蝕(shi)性能的(de)(de)(de)原因至今尚未取(qu)得(de)完全一致(zhi)的(de)(de)(de)看法。一般認為(wei)：雙(shuang)相不銹(xiu)鋼(gang)具有微細雙(shuang)相組織，屈服強(qiang)(qiang)度高，在相同應力(li)作(zuo)用(yong)(yong)下，難以產生(sheng)粗大的(de)(de)(de)滑移(yi)；鋼(gang)中(zhong)鐵(tie)素體相可能具有力(li)學(xue)的(de)(de)(de)和電化(hua)學(xue)的(de)(de)(de)防護(hu)作(zuo)用(yong)(yong)；鋼(gang)中(zhong)的(de)(de)(de)鉻(ge)、鉬、氮(dan)量高，耐點腐(fu)蝕(shi)、縫隙(xi)腐(fu)蝕(shi)性能優良，且再鈍(dun)化(hua)能力(li)強(qiang)(qiang)，對(dui)防止以局部腐(fu)蝕(shi)為(wei)起(qi)源的(de)(de)(de)應力(li)腐(fu)蝕(shi)也起(qi)了(le)重要的(de)(de)(de)作(zuo)用(yong)(yong)等(deng)。
