由于鋼中氮具有強烈的奧氏體形成和穩定能力以及對奧氏體的固溶強化作用，而奧氏體不銹鋼的耐點蝕、耐縫隙腐蝕等性能的高低又主要由鋼中鉻、鉬、氮的含量所決定，同時不加錳又可防止加入大量錳所帶來的負面影響。為此，國外也在開發無錳高氮的節鎳和無鎳奧氏體不銹(xiu)鋼(gang)并取得了進展。

   國(guo)外用(yong)加壓電渣(zha)爐冶煉了高氮（0.5％～1.5％N）無(wu)錳節鎳的(de)Cr-Mo-Ni-N 和無(wu)錳無(wu)鎳的(de)Cr-Mo-N不銹鋼并研究了它(ta)們的(de)性能（見圖5.37～圖5.39）。

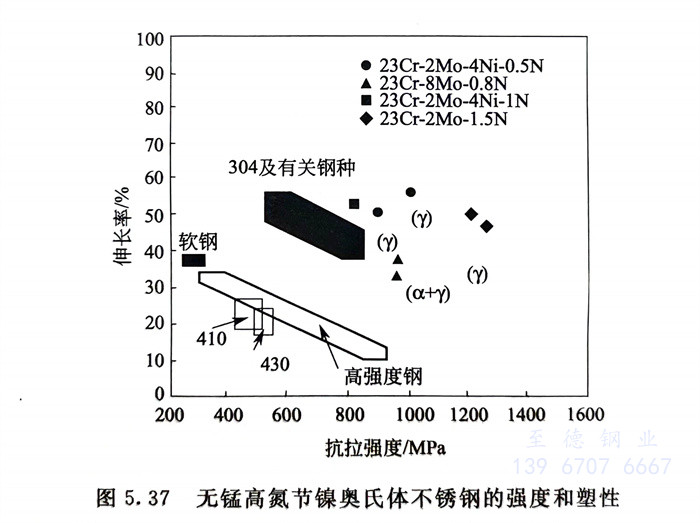

   從圖5.37 的結果可知，它們(men)強度(du)(du)高，塑性(xing)好，室溫固溶(rong)態抗拉強度(du)(du)可達≥1000MPa 或≥1200MPa，而伸長率(lv)δ則仍達40％～60％。

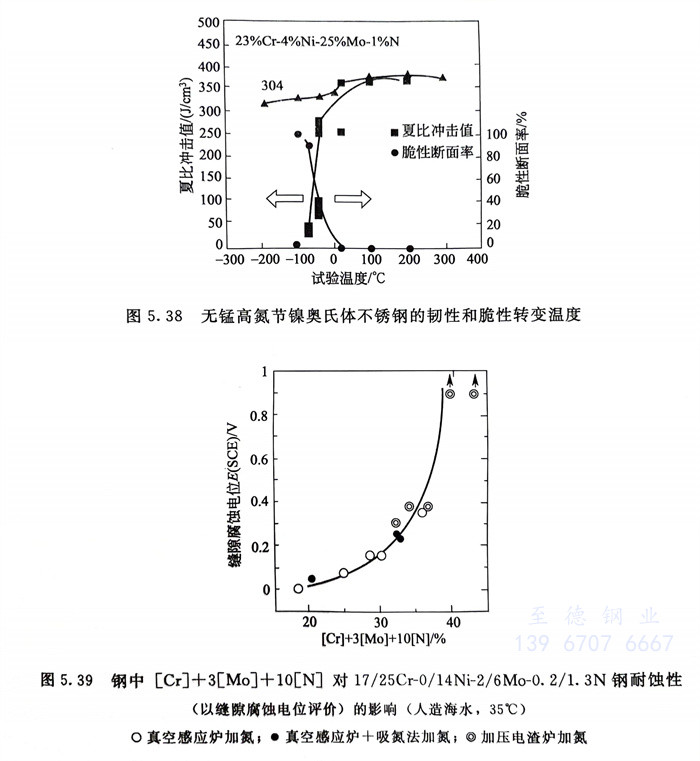

   從圖5.38可知，它們雖然有脆性轉變溫(wen)度，但可低(di)到(dao)-50℃，同時，室溫(wen)韌性良(liang)好(hao)，且與18-8鉻鎳奧氏體不(bu)銹鋼相當。

   從圖5.39可知，由(you)于鉻、鉬(mu)、氮(dan)含量(liang)高，它們在海水中具(ju)有良好的耐縫隙腐(fu)蝕性(xing)能(neng)。

   為了獲得良好的耐蝕性，鋼中殘余氧量應在20×10^-6 以下，為此，加壓電渣爐所用渣系和脫氧劑種類及用量等均需予以合理控制。
