高鉬奧氏體不銹鋼中00Cr18Ni16Mo5（317LM），00Cr18Ni16Mo5N （316LMN）和00Cr20Ni25Mo4.5Cu（2RK65,904L）為常用牌號。

   00Cr18Ni16Mo5和00Cr18Ni16Mo5N 由(you)于(yu)(yu)比前述17-12-Mo型鋼(gang)(gang)含鉬(mu)量更高(gao)，因而在(zai)耐(nai)還原性酸(suan)和耐(nai)局(ju)部腐蝕方面，性能又有進一步提高(gao)，可用于(yu)(yu)更加苛刻的腐蝕環境中。含氮(dan)00Cr18Ni16Mo5N鋼(gang)(gang)，由(you)于(yu)(yu)氮(dan)的加入，奧氏體更加穩定(ding)，與00Cr18Ni16Mo5相(xiang)比，不僅耐(nai)蝕性提高(gao)且由(you)于(yu)(yu)鋼(gang)(gang)中σ（X）等脆(cui)性相(xiang)析出(chu)也受到了一定(ding)抑(yi)制。

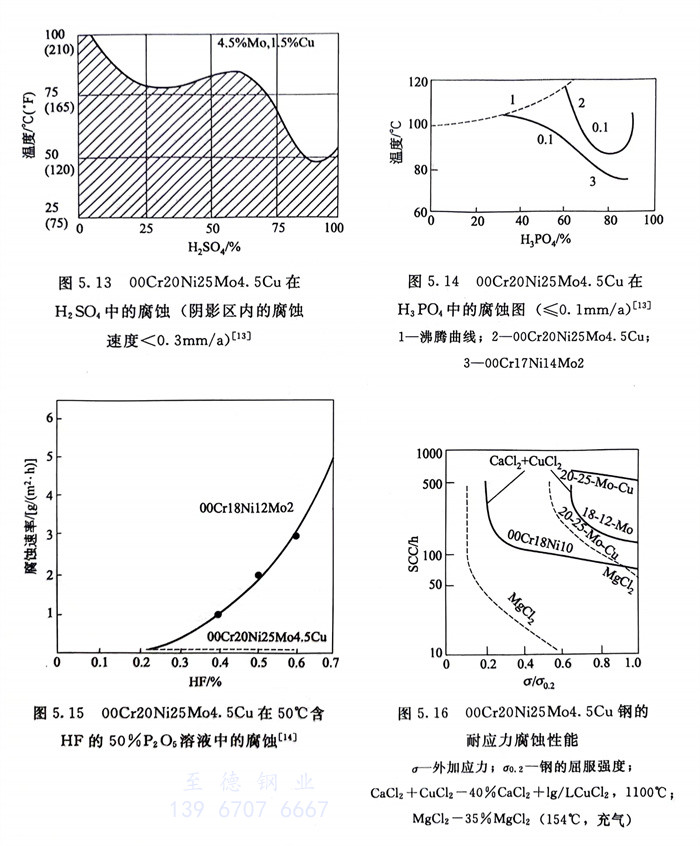

  00Cr20Ni25Mo4.5Cu 由于此鋼(gang)含有(you)更高的(de)Cr、Ni、Mo等元(yuan)素，加(jia)之鉬與銅的(de)復合作用，使(shi)00Cr20Ni25Mo4.5Cu既在  、甲酸、乙酸等腐(fu)(fu)蝕(shi)(shi)(shi)(shi)介質(zhi)中(zhong)(zhong)耐(nai)全面腐(fu)(fu)蝕(shi)(shi)(shi)(shi)，又(you)在含CI水(shui)介質(zhi)中(zhong)(zhong)耐(nai)點蝕(shi)(shi)(shi)(shi)、縫(feng)隙腐(fu)(fu)蝕(shi)(shi)(shi)(shi)和應(ying)力腐(fu)(fu)蝕(shi)(shi)(shi)(shi)的(de)能力有(you)顯著提(ti)高，圖(tu)5.13～圖(tu)5.16系在不同溫度  和含F-50％  中(zhong)(zhong)耐(nai)全面腐(fu)(fu)蝕(shi)(shi)(shi)(shi)及在氯化物水(shui)介質(zhi)中(zhong)(zhong)耐(nai)應(ying)力腐(fu)(fu)蝕(shi)(shi)(shi)(shi)的(de)試驗結果。可以(yi)看出(chu)，00Cr20Ni25Mo4.5Cu又(you)比18-12-2型不銹鋼(gang)的(de)耐(nai)蝕(shi)(shi)(shi)(shi)范(fan)圍有(you)所(suo)擴大。

   當Cr17Ni14Mo2和(he)Cr17Ni13Mo3以及00Cr18Ni14Mo2等耐蝕性(xing)不能滿足使用要求(qiu)時，此類含鉬約4.5％的高(gao)鉬不銹(xiu)鋼(gang)則(ze)是可供選擇的理想牌號。
