在1392～1536℃，碳在鐵中會形成δ-鐵素體（見表1.2），而不銹鋼(gang)的δ-鐵素體則系合金元素，如鉻、鎳、鉬等固溶于δ-鐵中所形成的固溶體。δ-鐵素體中富鉻、鉬等鐵素體形成元素，而鎳、氮等奧氏體形成元素則相對較低。鋼中有少量δ-鐵素體存在，對鋼的性能有著重要影響。下面以18-8和18-12-2型鉻鎳奧(ao)氏體不(bu)銹鋼(gang)為例作一簡述。

  在(zai)鉻鎳奧(ao)(ao)氏體(ti)(ti)不(bu)銹(xiu)(xiu)鋼(gang)，特別是(shi)常(chang)用的(de)1Cr18Ni10Ti（321），0Cr18Ni10（304），0Cr18Ni14Mo2等牌號中，固溶態常(chang)常(chang)存在(zai)少量δ-鐵(tie)素(su)體(ti)(ti)。少量δ-鐵(tie)素(su)體(ti)(ti)，例如，4％～10％，對焊(han)接(jie)材料而言，由于它能(neng)降(jiang)低鉻鎳奧(ao)(ao)氏體(ti)(ti)不(bu)銹(xiu)(xiu)鋼(gang)焊(han)接(jie)熱(re)裂敏(min)感性，因而是(shi)有益的(de)。但少量δ-鐵(tie)素(su)體(ti)(ti)又常(chang)常(chang)給鉻鎳奧(ao)(ao)氏體(ti)(ti)不(bu)銹(xiu)(xiu)鋼(gang)帶來一些(xie)危害(hai)。

①. 使鋼的(de)熱塑性(xing)降低(di)

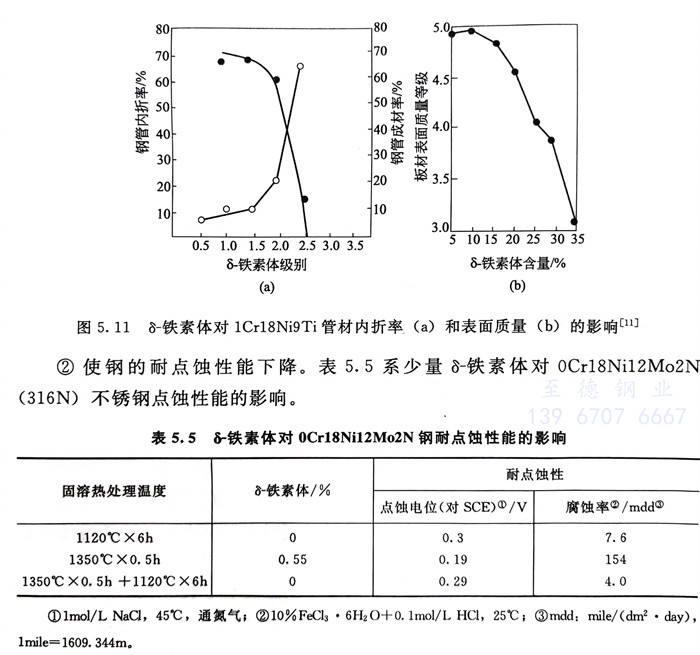

   鋼的表面缺陷增多，不僅修(xiu)磨量增加，而且會使成品率下(xia)降，見圖5.11。  圖(tu)5.11 δ-鐵素(su)體對1Cr18Ni9Ti管材內折(zhe)率（a）和表(biao)面質量（b）的(de)影響

②. 使(shi)鋼的耐點(dian)蝕性能下降

    表5.5系少量(liang)δ-鐵素體對0Cr18Ni12Mo2N （316N）不銹鋼點蝕性能的影(ying)響。 表5.5 δ-鐵素體對(dui)0Cr18Ni12Mo2N鋼耐點蝕(shi)性能的影(ying)響

 ③. 可引起不銹鋼的(de)選(xuan)擇性(xing)腐蝕(shi)

      國內、外在大型(xing)尿素(su)生(sheng)產設備用的(de)00Cr17Ni14Mo2不銹鋼中，曾發現δ-鐵素(su)體的(de)優先腐蝕，因此，尿素(su)級(ji)不銹鋼中δ量(liang)要求(qiu)≤0.6％。

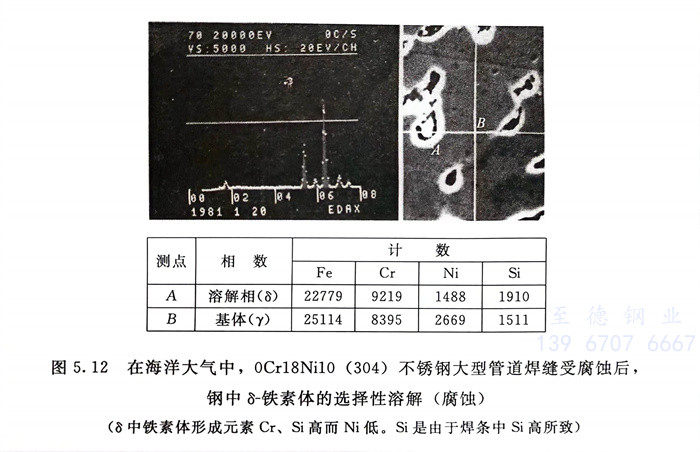

      國內在海洋大氣中產生腐蝕的 0Cr18Ni9(304) 不銹鋼管道觀察到δ-鐵素體的優先腐蝕，見圖5.12。

 ④. 影(ying)響鋼的低溫和無磁性能(neng)

      這主要與(yu)δ-鐵素(su)(su)體(ti)有(you)磁性(xing)且(qie)隨鋼(gang)中δ-鐵素(su)(su)體(ti)量(liang)的(de)增加，鋼(gang)的(de)低(di)溫(wen)韌性(xing)下降有(you)關(guan)。為此，無磁和低(di)溫(wen)（特別(bie)是超低(di)溫(wen)）用(yong)途中要嚴格控(kong)制鋼(gang)中的(de)δ-鐵素(su)(su)體(ti)的(de)數量(liang)。
