此類不銹鋼有：0Cr17Ni12Mo2（316），0Cr17Ni12Mo2N（316N）、00Cr17Ni14Mo2(316L)、00Cr17Ni13Mo2N(316LN)、0Cr19Ni13Mo3(317)、00Cr19Ni13Mo3(317L),、0Cr17Ni12Mo2Ti(316Ti)、0Cr17Ni12Mo2Nb(316Nb)、00Cr18Ni14Mo2Cu2(SUS 316J1L)。

  0Cr17Ni12Mo2（316）是最常用的含鉬的鉻鎳奧氏體不銹(xiu)鋼，其產量在鉻鎳奧氏體不銹鋼中僅次于前述的0Cr18Ni9（304）。

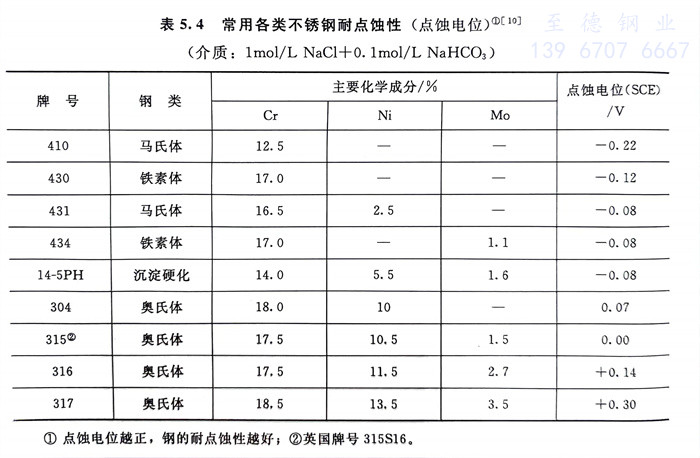

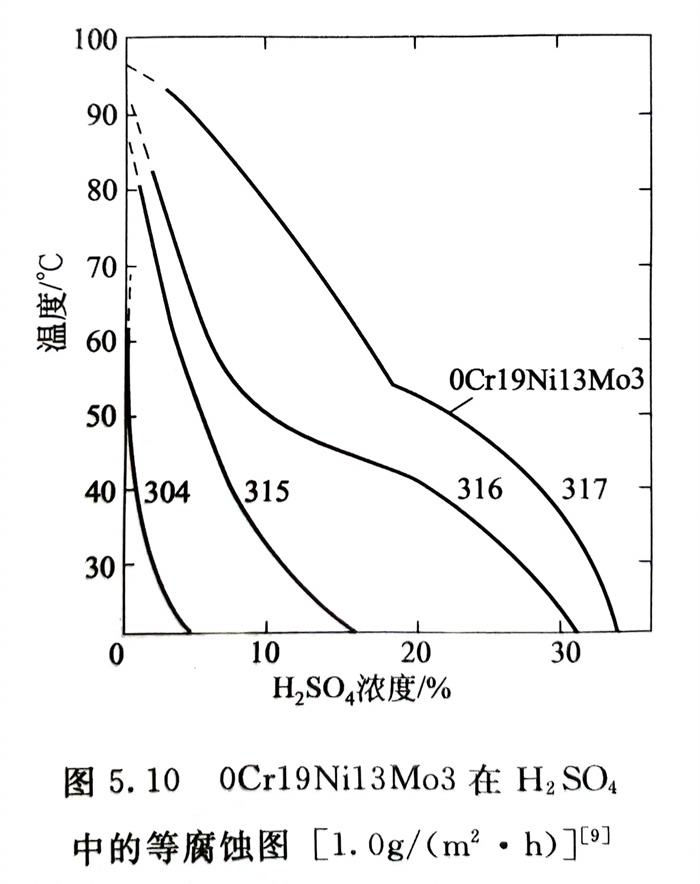

  在前述18-8型鉻鎳奧氏體不銹鋼基礎上分別加入2％～3％和3％～4％Mo，主要是為了提高鋼的耐蝕性，特別是擴大了耐還原性酸，如H₂SO4（圖5.10）、  和有機酸，如醋酸、甲酸等的耐全面腐蝕性及耐氯化物點蝕（見表5.4）和縫隙腐蝕的性能。而且隨鋼中鉬量的增加，在海洋性大氣和海水中的耐蝕性也有所提高，在含Cl的水介質中，0Cr17Ni12Mo2（316）的耐應力腐蝕范圍較0Cr18Ni9（304）明顯擴大（見前面圖5.6）。

  17-12-Mo型鋼(gang)(gang)較18-8型鋼(gang)(gang)的(de)(de)含鎳量(liang)適(shi)量(liang)提(ti)高(gao)，其(qi)目的(de)(de)是平(ping)衡由(you)于加入強(qiang)烈形成(cheng)鐵(tie)素(su)體元素(su)2％～4％Mo的(de)(de)作用，以保證鋼(gang)(gang)具(ju)有單一、穩定的(de)(de)奧氏體組(zu)織。含氮(dan)的(de)(de)17-12-Mo型鋼(gang)(gang)，如0Cr17Ni12Mo2N和00Cr17Ni13Mo2N比(bi)不(bu)含氮(dan)的(de)(de)鋼(gang)(gang)具(ju)有更(geng)高(gao)的(de)(de)強(qiang)度和更(geng)穩定的(de)(de)奧氏體組(zu)織以及更(geng)佳的(de)(de)耐蝕性。

  超低(di)碳17-12-Mo型鋼，如00Cr17Ni14Mo2和(he)(he)00Cr17Ni13Mo3以及含(han)鈦、鈮的0Cr17Ni12Mo2Ti和(he)(he)0Cr17Ni12Mo2Nb均具有良好的耐敏化態晶(jing)間腐蝕性(xing)能(neng)，可用(yong)于大截面(mian)尺寸(cun)的焊接件用(yong)途。

  17-12-Mo型(xing)鉻(ge)鎳(nie)奧氏體不銹鋼(gang)仍具有(you)優良的塑、韌(ren)性和焊接性，由(you)于鉬的加入，鋼(gang)的室溫(wen)強度和高溫(wen)強度有(you)所(suo)增(zeng)加，但冷(leng)成型(xing)性較18-8型(xing)鉻(ge)鎳(nie)奧氏體不銹鋼(gang)有(you)所(suo)降低。

  0Cr18Ni14Mo2Cu2鋼由于鉬與銅復(fu)合的作用(yong)，此(ci)鋼耐稀硫酸(suan)等還原性(xing)酸(suan)介質能(neng)力較單(dan)獨加鉬者又有所(suo)提高，由于銅的存在(zai)，此(ci)鋼的冷(leng)成型性(xing)也有所(suo)改善，但熱加工性(xing)稍有降低。
