1Cr18Ni9是18-8型不銹鋼最古老的一個牌號。耐蝕性、冷成型性能與0Cr19Ni9相近，由于此鋼含碳量高，一般沒有δ-鐵素體且奧氏體穩定，因此，此鋼更適于低溫和無磁等用途。

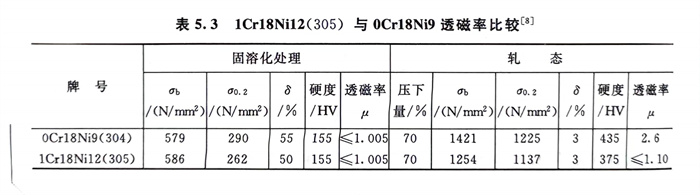

  1Cr18Ni12和0Cr18Ni9Cu3，前者(zhe)是通過提高1Cr18Ni9鋼(gang)的(de)(de)鎳含量，使(shi)(shi)奧(ao)氏體(ti)更(geng)(geng)加(jia)(jia)(jia)穩定，經(jing)較大冷(leng)(leng)(leng)變(bian)(bian)形(xing)后，可基本上不產(chan)生馬(ma)氏體(ti)相變(bian)(bian)，既可使(shi)(shi)鋼(gang)的(de)(de)冷(leng)(leng)(leng)加(jia)(jia)(jia)工硬化(hua)傾向小，更(geng)(geng)易于(yu)冷(leng)(leng)(leng)加(jia)(jia)(jia)工成型，減少中(zhong)間退火次(ci)數。同時，由于(yu)固(gu)溶(rong)態(tai)與(yu)軋(ya)態(tai)的(de)(de)透磁率變(bian)(bian)化(hua)很小（表(biao)5.3），較0Cr18Ni9（304）更(geng)(geng)適(shi)于(yu)無(wu)磁用途(tu)。而(er)0Cr18Ni9Cu3則系加(jia)(jia)(jia)入銅使(shi)(shi)奧(ao)氏體(ti)更(geng)(geng)加(jia)(jia)(jia)穩定，冷(leng)(leng)(leng)加(jia)(jia)(jia)工過程(cheng)轉(zhuan)變(bian)(bian)為馬(ma)氏體(ti)的(de)(de)敏感性降(jiang)低，從而(er)使(shi)(shi)鋼(gang)的(de)(de)冷(leng)(leng)(leng)作(zuo)硬化(hua)傾向和冷(leng)(leng)(leng)作(zuo)速率以及冷(leng)(leng)(leng)開裂敏感性下降(jiang)，使(shi)(shi)此鋼(gang)在(zai)較小變(bian)(bian)形(xing)力作(zuo)用下可獲得(de)最大的(de)(de)冷(leng)(leng)(leng)變(bian)(bian)形(xing)，因此，0Cr18Ni9Cu3更(geng)(geng)適(shi)于(yu)緊固(gu)件和深沖、深拉(la)等用途(tu)。圖5.8和圖5.9系一些(xie)試驗(yan)結果(guo)。

  Y1Cr18Ni9是通過調整鋼(gang)中P（≤0.20％）和S（≥0.15％）含量，而(er)Y1Cr18Ni9Se則是通過調整1Cr18Ni9 鋼(gang)中P（≤0.20％）和S（≥0.60％ ）并(bing)加(jia)入Se（≥0.15％），以使鋼(gang)具有優(you)良的冷切削加(jia)工性(xing)。
