00Cr12NiTi（3CR12）系南非在20世紀80年代初開發的牌號，除超低碳、氮外，還含有少量（0.5％～1.5％）鎳和少量鈦，由于此鋼在適宜熱處理態具有鐵素體和超低碳馬氏體的雙相組織，因此，此鋼除具有上述現代低鉻鐵素體不銹鋼(gang)的性能外，還具有良好的強韌性，且成型性、焊接性和耐磨性優良，由于鈦的加入，焊后也沒有晶間腐蝕敏感性，此鋼即使厚度達30mm，焊后在0℃以下仍

  具(ju)有(you)足夠的韌(ren)性。在(zai)我國，此(ci)牌號(hao)已開始生產和(he)使用，在(zai)歐、美諸國和(he)地區也有(you)類(lei)似牌號(hao)在(zai)大(da)量生產和(he)應用。

一(yi)、力學性能

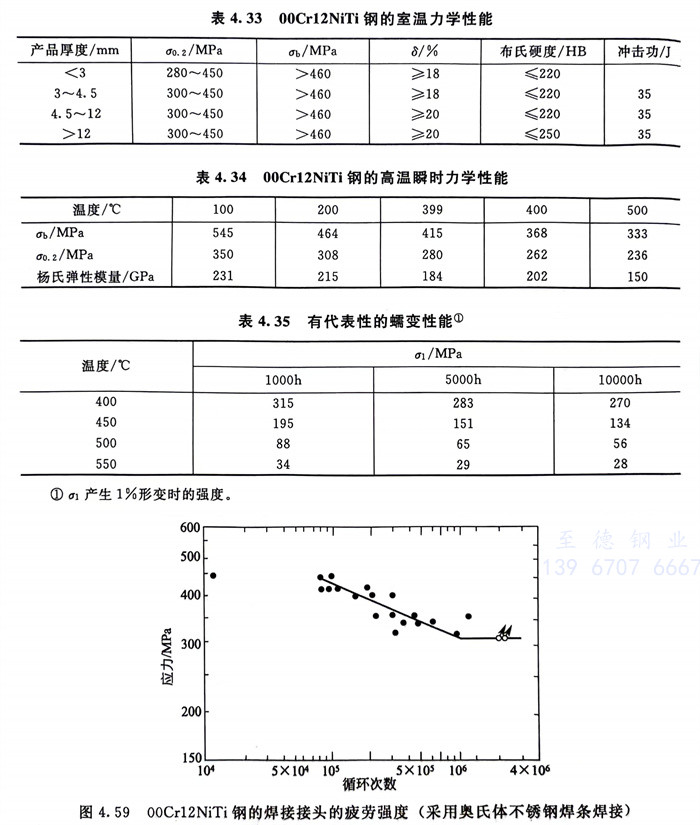

 00Cr12NiTi鋼的各種力學(xue)性能見(jian)表4.33～表4.35和圖4.59。

 圖4.59 00Cr12NiTi鋼的焊接接頭的疲勞強度（采用奧氏體不銹鋼焊條焊接）

二(er)、耐腐蝕(shi)和磨蝕(shi)性(xing)能

  此鋼(gang)的耐蝕(shi)性雖(sui)然低(di)于(yu)含鉻(ge)量高的一些(xie)牌號，例如430（1Cr17），但是其耐蝕(shi)性遠高于(yu)低(di)碳(tan)鋼(gang)和耐蝕(shi)低(di)合金(jin)鋼(gang)，此鋼(gang)主要(yao)(yao)用于(yu)不以表面美(mei)觀為主要(yao)(yao)要(yao)(yao)求的弱(ruo)腐(fu)蝕(shi)環境中。

 1. 在(zai)大(da)氣中的耐蝕性

    圖(tu)4.60系在南非大(da)氣條件進行20年試驗所取得的(de)結(jie)果，從(cong)圖(tu)4.60中的(de)結(jie)果可以看(kan)出，00Cr12NiTi鋼(gang)的(de)耐蝕(shi)(shi)性(xing)比低(di)碳鋼(gang)和CORTENO（科爾坦(tan)合金(jin)）高幾個數量級。但是，不(bu)推薦將00Cr12NiTi鋼(gang)用(yong)于腐蝕(shi)(shi)環境中的(de)裝飾用(yong)途，因為00Cr12NiTi表面常(chang)會形(xing)成一層雖不(bu)影響結(jie)構(gou)穩(wen)定性(xing)的(de)銹(xiu)蝕(shi)(shi)影響美觀。如果使用(yong)時(shi)美觀很重要，當選用(yong)00Cr12NiTi鋼(gang)時(shi)表面需加涂層。

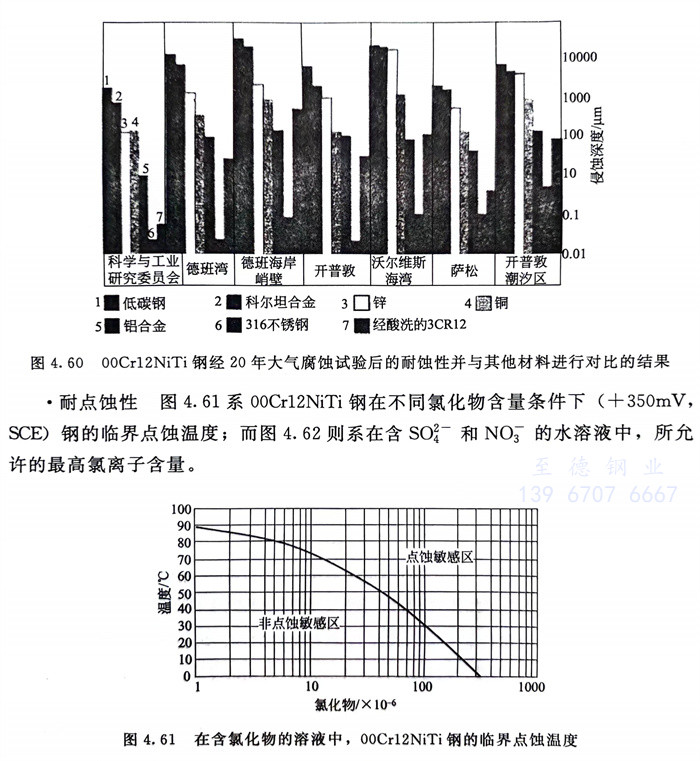

    圖4.60 00Cr12NiTi鋼經20年大氣腐蝕試驗后的耐蝕性并與其他材料進行對比的結果

 2. 耐點蝕性

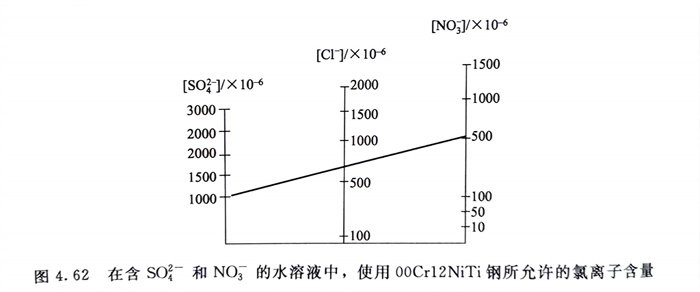

    圖4.61系(xi)00Cr12NiTi鋼在不同氯(lv)(lv)化物(wu)含(han)量(liang)條件(jian)下（＋350mV，SCE）鋼的臨界點蝕溫度；而圖4.62則系(xi)在含(han) 和 的水溶液中，所允許的最高(gao)氯(lv)(lv)離子含(han)量(liang)。

 3. 耐(nai)晶間腐蝕性(xing)

    00Cr12NiTi經適(shi)宜焊接后，沒有晶間(jian)腐蝕(shi)的敏感性。

 4. 耐應力腐蝕性

    在含(han)硫化(hua)物環境中，00Cr12NiTi鋼會產生應力腐蝕，故不推(tui)薦無涂層的00Cr12NiTi鋼在這種用途中使用。

 5. 耐磨蝕性

    00Cr12NiTi鋼(gang)(gang)的(de)(de)耐(nai)磨蝕性(xing)遠遠優(you)于表面無涂層和(he)有涂層的(de)(de)低碳鋼(gang)(gang)和(he)低合金鋼(gang)(gang)。圖4.63系耐(nai)磨試驗(yan)結(jie)果，由于此(ci)(ci)鋼(gang)(gang)耐(nai)濕態滑動磨損(sun)性(xing)優(you)良(liang)，所(suo)以特別適用(yong)于礦石等(deng)的(de)(de)貯存、處理和(he)運(yun)輸等(deng)的(de)(de)設備。但此(ci)(ci)鋼(gang)(gang)不適用(yong)于干磨損(sun)條(tiao)件。

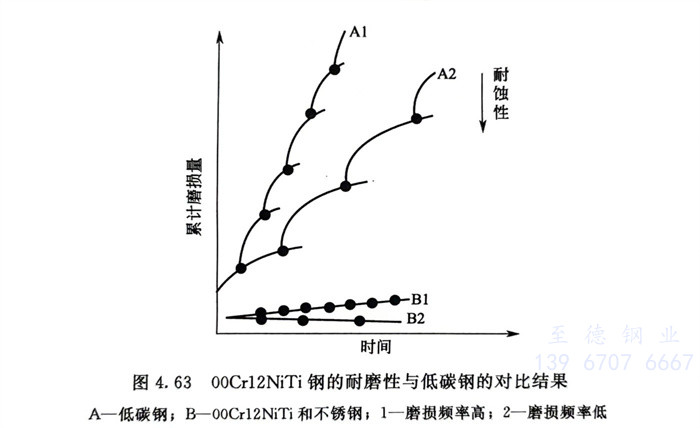

    圖4.63 00Cr12NiTi鋼(gang)的耐磨性與(yu)低碳鋼(gang)的對(dui)比結果

三、冷熱加工和(he)成(cheng)型(xing)性能

  00Cr12NiTi具有良好的(de)(de)冷、熱加工和成(cheng)型(xing)性。此鋼(gang)有良好的(de)(de)冷成(cheng)型(xing)性，但彎(wan)曲時回彈性較大，苛刻(ke)的(de)(de)冷成(cheng)型(xing)過程中(zhong)需中(zhong)間退(tui)火。

四、焊接性

 具有良好的焊(han)接(jie)(jie)(jie)性(xing)，可(ke)采(cai)用(yong)通用(yong)的焊(han)接(jie)(jie)(jie)方法（MMA／SMAW，MIG／GMAW，TIG／GAW，FCAW和PAW）進(jin)行焊(han)接(jie)(jie)(jie)，且(qie)可(ke)與低碳鋼(gang)和不銹(xiu)(xiu)鋼(gang)進(jin)行焊(han)接(jie)(jie)(jie)，建議采(cai)用(yong)AWS309C型焊(han)條，00Cr12NiTi不銹(xiu)(xiu)鋼(gang)同材焊(han)接(jie)(jie)(jie)，可(ke)采(cai)用(yong)E308L和E316L焊(han)接(jie)(jie)(jie)材料，熱輸(shu)入應控制在0.5～1.5kJ／mm之間，焊(han)后需經酸洗(xi)鈍化處理(li)以去掉(diao)焊(han)接(jie)(jie)(jie)接(jie)(jie)(jie)頭表面的氧化皮和貧鉻層(ceng)。

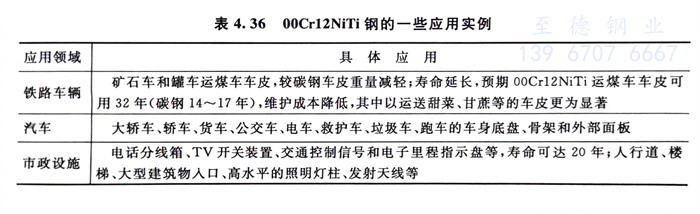

  00Cr12NiTi鋼(gang)易(yi)于(yu)生產，且成(cheng)(cheng)本(ben)低廉，使用(yong)性(xing)能優(you)良且使用(yong)工藝易(yi)于(yu)掌(zhang)握(wo)。主(zhu)要用(yong)于(yu)不銹(xiu)、耐(nai)磨蝕(shi)等用(yong)途，代替有(you)涂層和不加涂層的(de)低碳鋼(gang)和耐(nai)蝕(shi)低合金鋼(gang)，且壽(shou)命周期成(cheng)(cheng)本(ben)較低。目(mu)前(qian)(qian)，此鋼(gang)及相近(jin)牌號在英、美和韓國等國已廣泛應(ying)用(yong)，我國也已在推廣中(zhong)，00Cr12NiTi鋼(gang)是一種具有(you)廣闊發展前(qian)(qian)景(jing)的(de)現代低鉻(ge)不銹(xiu)鋼(gang)，表4.36列入了國外00Cr12NiTi鋼(gang)的(de)一些應(ying)用(yong)實例，供(gong)參(can)考(kao)。
