00Cr28Ni4Mo2Nb 和(he) 00Cr29Mo4Ni2 這兩個牌(pai)號的(de) C＋N含量(liang)分別 ≤ 0.045%  和(he) ≤ 0.025% 。

a. 力學性(xing)能和脆性(xing)轉變(bian)溫度

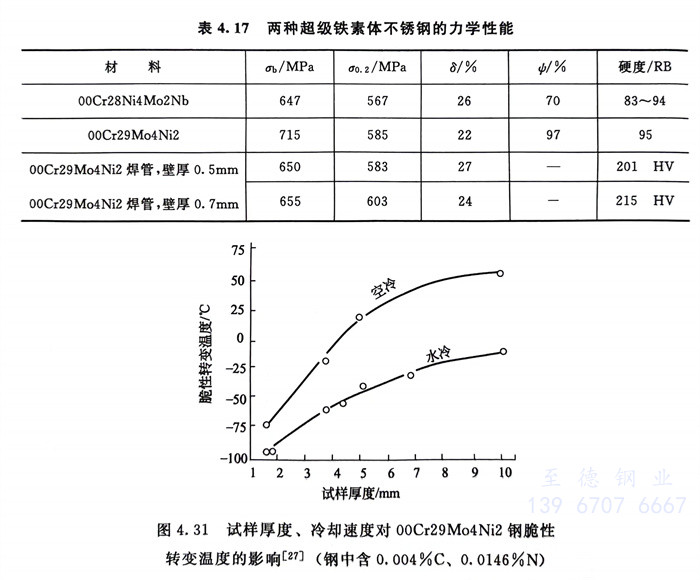

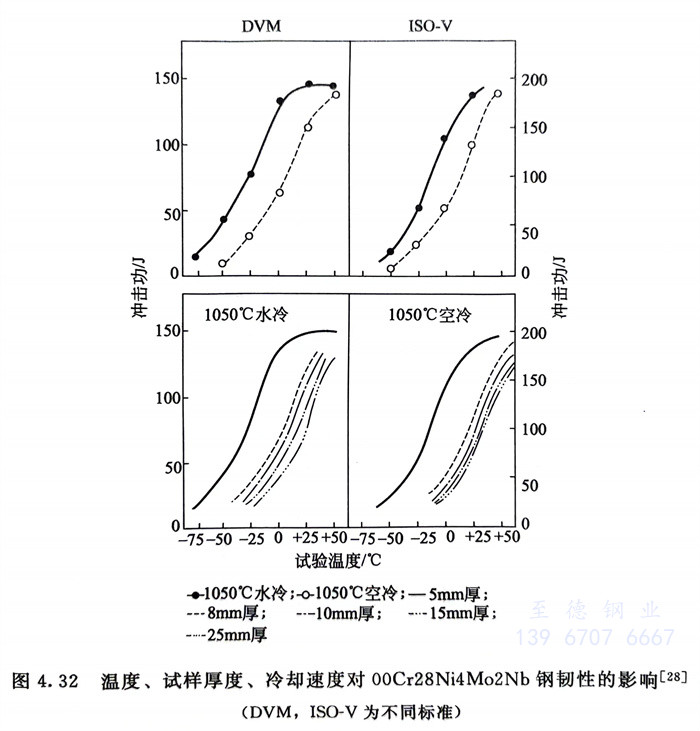

  一些試驗結果見表4.17、圖4.31及圖4.32。可以看出：兩種超級鐵素(su)體(ti)不銹(xiu)鋼的韌性和脆性轉變溫度均受鋼的截面和冷卻速度的影響，在適宜的截面尺寸下，兩種鋼均具有足夠的室溫韌性和較低的脆性轉變溫度。

b. 耐腐蝕(shi)性能

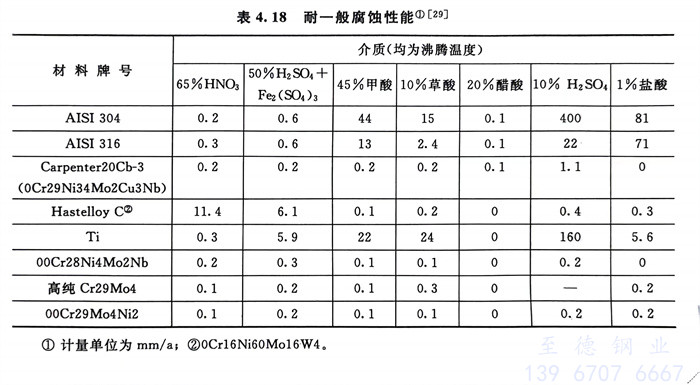

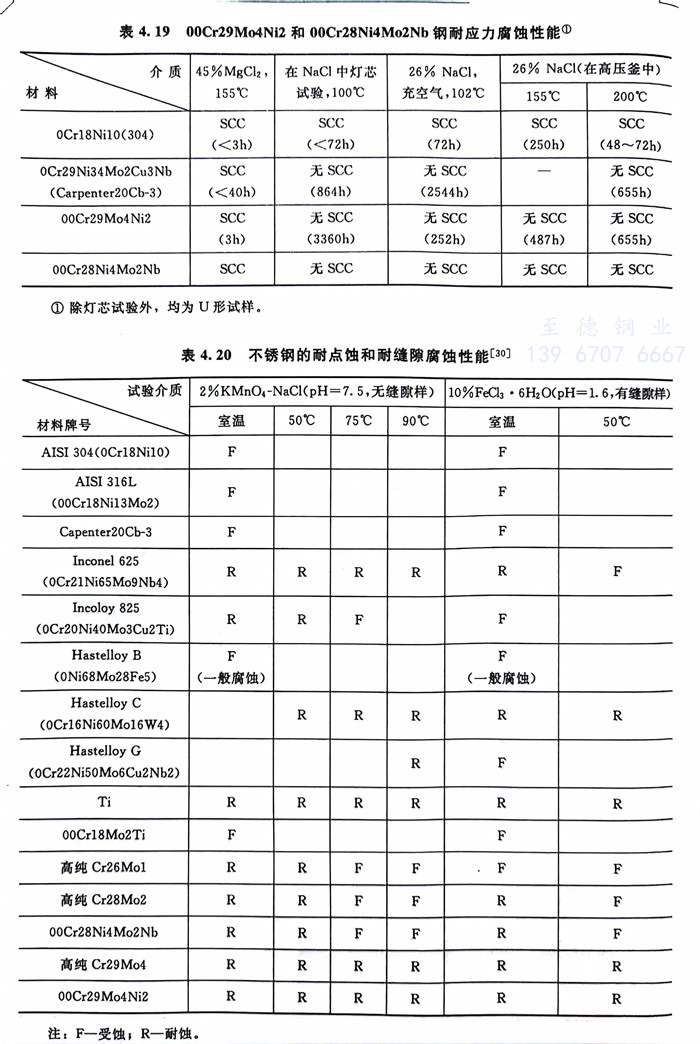

  00Cr29Mo4Ni2和00Cr28Ni4Mo2Nb兩種超級鐵(tie)素(su)體不(bu)銹(xiu)鋼(gang)耐全面腐蝕、耐點蝕和縫隙腐蝕以及耐應力腐蝕的性能見表4.18～表4.20和圖4.33。

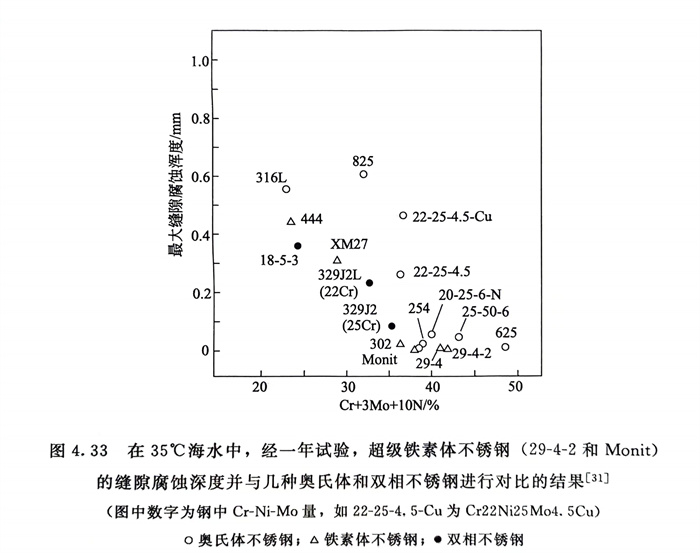

  從表4.18～表4.20中的結果可看出00Cr29Mo4Ni2和00Cr28Ni4Mo2Nb具有優良的耐蝕性，在耐點蝕和縫隙腐蝕方面，00Cr29Mo4Ni2還優于00Cr28Ni4Mo2并且還超過了高鎳耐(nai)蝕(shi)合金Capenter20Cb-3（0Cr29Ni34Mo2Cu3Nb）和Inconel 625（0Cr21Ni65Mo9Nb4）。從圖4.33在實際海水中一年的試驗結果表明，超級鐵素體不銹鋼29-4-2（00Cr29Mo4Ni2），Monit（00Cr25Mo4Ni4），高純Cr30Mo2、Cr29Mo4（圖中302和29-4）均優于所有高牌號的奧氏體不銹鋼，且與超級奧氏體不銹鋼，如254 SMO（圖中254），00Cr20Ni25Mo6N（圖中20-25-6-N）以及高鎳耐蝕合金00Cr21Ni65Mo9Nb4（圖中625）相比，耐蝕性也相同或稍優。

  由(you)于00Cr29Mo4Ni2和00Cr28Ni4Mo2Nb耐海(hai)水(shui)腐蝕和磨蝕的性能優異(yi)，因此這兩(liang)個(ge)牌號和其他超(chao)級(ji)(ji)(ji)鐵素(su)(su)體(ti)不銹(xiu)鋼牌號的薄(bo)壁焊管(guan)(guan)(guan)國(guo)外早已(yi)大量(liang)用(yong)(yong)于海(hai)水(shui)冷凝(ning)器等用(yong)(yong)途。文獻指出(chu)，從第一個(ge)超(chao)級(ji)(ji)(ji)鐵素(su)(su)體(ti)不銹(xiu)鋼Cr29Mo4（29-4C）1974年用(yong)(yong)于海(hai)水(shui)冷凝(ning)器管(guan)(guan)(guan)以(yi)來，到(dao)目前為止，所(suo)使用(yong)(yong)的各種超(chao)級(ji)(ji)(ji)鐵素(su)(su)體(ti)不銹(xiu)鋼冷凝(ning)器管(guan)(guan)(guan)長度已(yi)高達近6千萬英尺，而1998年以(yi)來，在(zai)用(yong)(yong)于冷凝(ning)器管(guan)(guan)(guan)的各種高合金不銹(xiu)鋼管(guan)(guan)(guan)中(zhong)，超(chao)級(ji)(ji)(ji)鐵素(su)(su)體(ti)不銹(xiu)鋼用(yong)(yong)量(liang)占(zhan)了(le)82％，其中(zhong)主要是00Cr27Mo3Ni3Ti／Nb（UNS S44660）超(chao)級(ji)(ji)(ji)鐵素(su)(su)體(ti)不銹(xiu)鋼。而我國(guo)這方面的工作已(yi)開展數年，用(yong)(yong)于海(hai)水(shui)冷凝(ning)器的00Cr27Mo3Ni3Ti／Nb薄(bo)壁管(guan)(guan)(guan)已(yi)工業生產(chan)并已(yi)向(xiang)國(guo)內外供應(ying)。

c. 冷、熱成型性和焊接性

  由于這兩(liang)種(zhong)鋼的(de)高溫強(qiang)度低，變形(xing)抗力小，熱塑性(xing)高，因此(ci)較(jiao)易熱加工(gong)(gong)和熱成型，它們的(de)冷加工(gong)(gong)硬(ying)化傾向低于18-8（304），故冷變形(xing)較(jiao)容易，冷加工(gong)(gong)無特殊困難(nan)。這兩(liang)種(zhong)鋼的(de)焊(han)接性(xing)能良好，但由于鐵素體不銹鋼對碳(tan)、氮敏感(gan)，故均需(xu)采用惰性(xing)氣體保護焊(han)（如(ru)TIG焊(han)），且焊(han)前(qian)、焊(han)后還需(xu)仔細清(qing)理焊(han)件以(yi)防止污染(ran)。

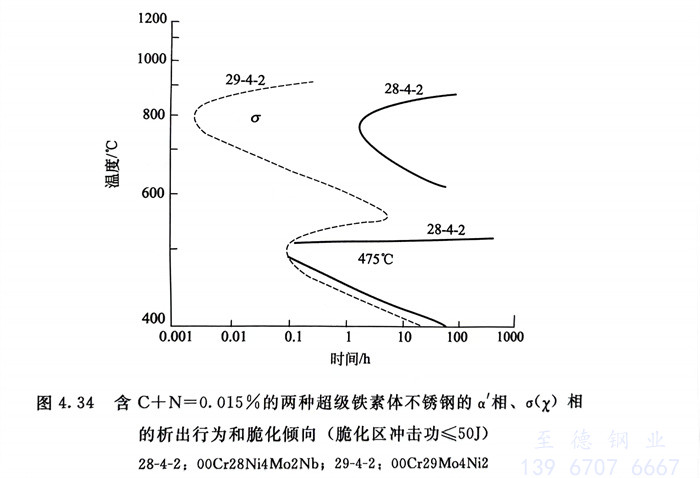

 由于(yu)00Cr29Mo4Ni2和00Cr28Ni4Mo2Nb鋼中含鉻、鉬量較高，因此對a' 相和a (χ)相的(de)析(xi)出非(fei)常敏(min)感（見(jian)圖4.34），為此，焊(han)接工(gong)藝(yi)也需(xu)采(cai)取相應的(de)防止措(cuo)施。
