國內(nei)牌號(hao)為(wei)0027Mo，國外(wai)VOD冶(ye)煉的牌號(hao)為(wei)UNS S 44625，日本(ben)牌號(hao)為(wei)SUS XM27。

a. 力學性能和脆性轉(zhuan)變溫度

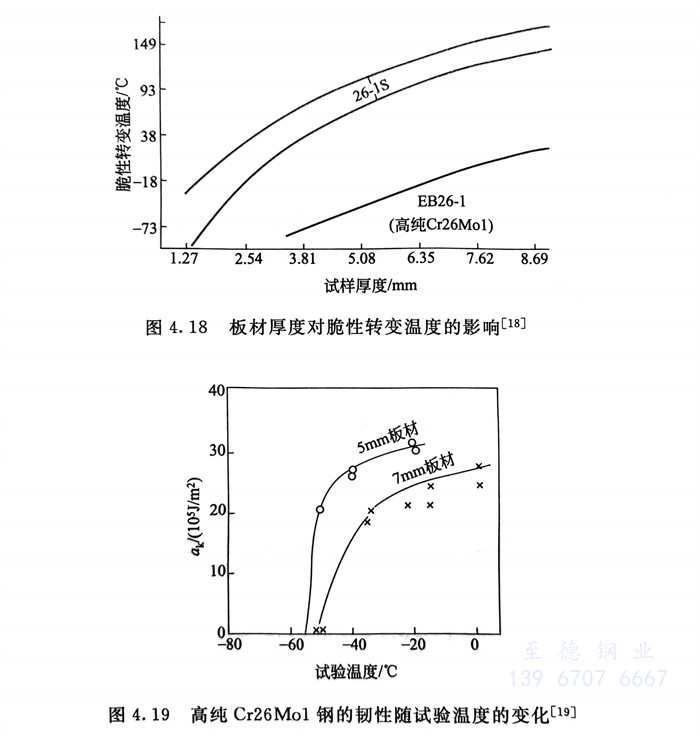

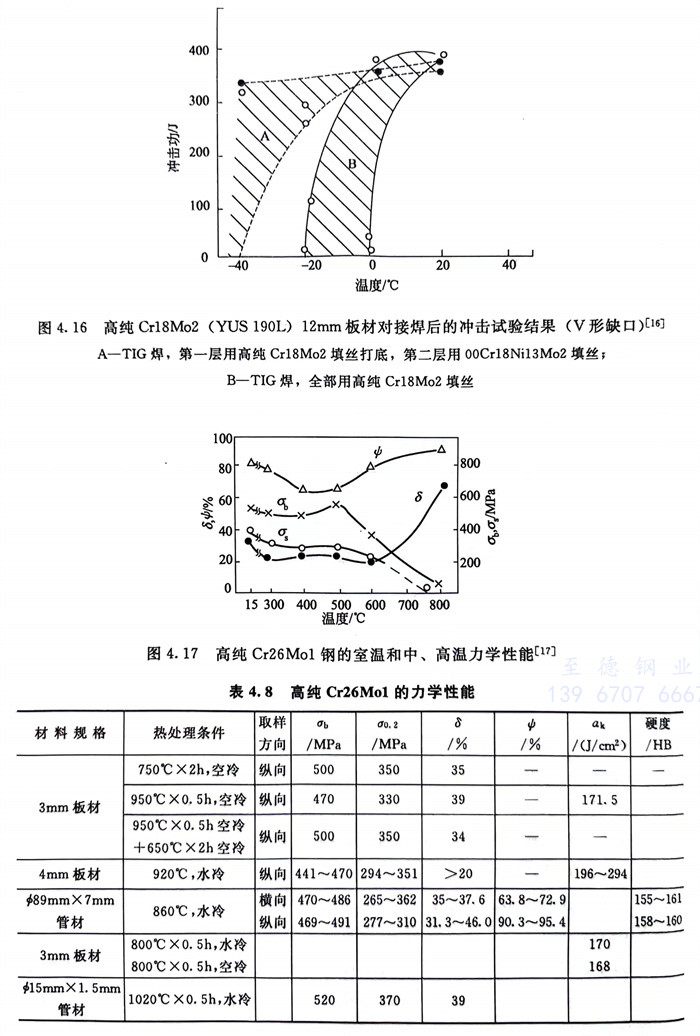

  力(li)學性能見圖4.17和表4.8。脆性轉變溫(wen)度(du)見圖4.18和圖4.19。一(yi)般認為高純Cr26Mo1截(jie)面尺(chi)寸(cun)適用于≤6mm或≤7mm板、帶材(cai)、管材(cai)。

b. 耐腐蝕性能(neng)

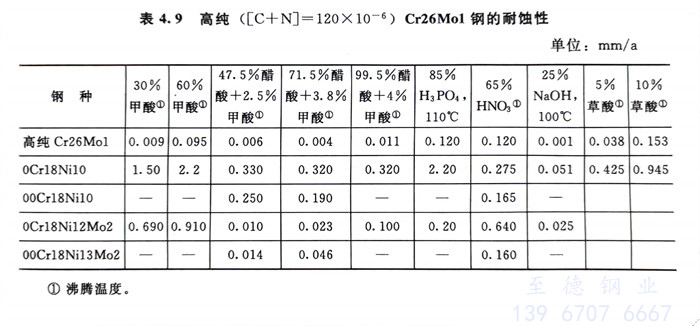

  高純Cr26Mo1耐蝕(shi)性(xing)優(you)良(liang)，即使在(zai)(zai)65％沸騰HNO3和(he)NaOH中亦然（見(jian)表(biao)4.9和(he)表(biao)4.10）；在(zai)(zai)耐點蝕(shi)、耐縫隙腐(fu)蝕(shi)、耐應(ying)力腐(fu)蝕(shi)等局部腐(fu)蝕(shi)中均(jun)既優(you)于(yu)0Cr18Ni10，也優(you)于(yu)0Cr18Ni12Mo2。一(yi)些結果見(jian)表(biao)4.11和(he)表(biao)4.12。

c. 冷成型(xing)性(xing)和焊接性(xing)能

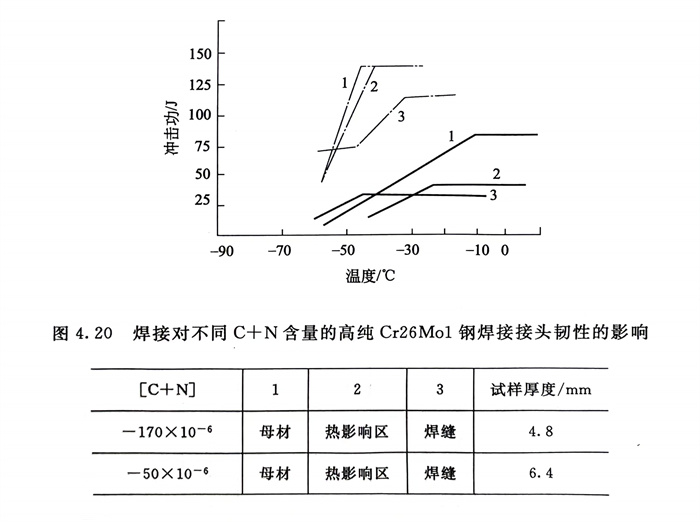

  高純Cr26Mo1的冷加工硬化傾向既低于304，也低于430（圖4.2），薄板冷彎后回彈比18-8鉻鎳奧(ao)氏體不銹鋼(gang)小，易于冷加工，其成型性也較好。高純Cr26Mo1的焊接性良好，焊后焊縫和熱影響區均有滿意的沖擊韌性（見圖4.20）。
