高純(chun)鐵素(su)體不(bu)銹鋼 Cr30Mo2 性能與(yu)特點(dian)如下：

a. 力學性能和脆(cui)性轉變溫度

   一些試驗(yan)結果(guo)見(jian)表4.13（b）、圖(tu)4.21和(he)圖(tu)4.22。從圖(tu)中可知，高純(chun)Cr30Mo2的室溫(wen)韌性可達105J／㎡（V形和(he)U形缺口(kou)）。脆性轉變溫(wen)度3mm冷軋板(ban)(ban)可達-100℃以下，而10mm熱軋板(ban)(ban)也(ye)可達-20℃。

b. 耐腐蝕性(xing)能

   在(zai)各種(zhong)大氣和各種(zhong)酸、堿、鹽(yan)介質中，高純Cr30Mo2耐(nai)全面腐蝕和耐(nai)局部腐蝕性能均遠(yuan)遠(yuan)優(you)(you)于316型不銹鋼，在(zai)含氧化劑的NaOH中優(you)(you)于純鎳，一些試驗結果見圖4.23～圖4.27和表(biao)4.14。

c. 冷成型(xing)性(xing)和焊(han)接性(xing)能

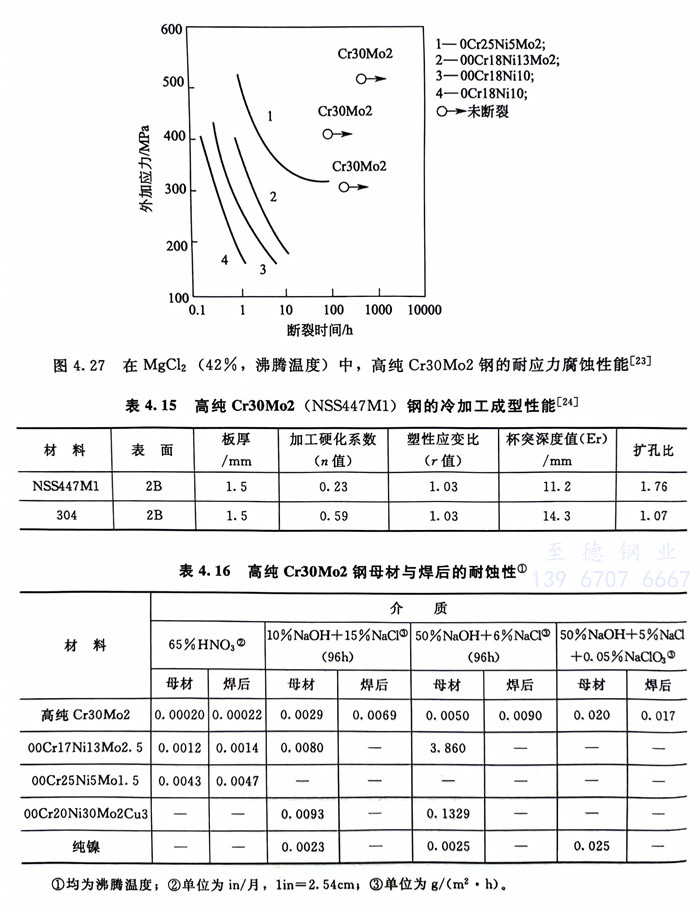

   表4.15列(lie)出了高純(chun)Cr30Mo2 1.5mm板材(cai)冷成(cheng)型性(xing)(xing)數據(ju)。試驗還表明，高純(chun)Cr30Mo2焊(han)接性(xing)(xing)良好，焊(han)后無晶間腐蝕(shi)傾(qing)向，在一些(xie)腐蝕(shi)介質中(zhong)，焊(han)前、焊(han)后的耐蝕(shi)性(xing)(xing)無明顯差(cha)別（表4.16）；適宜截面尺(chi)寸的高純(chun)Cr30Mo2鋼焊(han)后的韌(ren)性(xing)(xing)和(he)脆(cui)性(xing)(xing)轉變溫度完全(quan)可滿足使用的需求（見圖(tu)4.28）；但是，在焊(han)接過程中(zhong)，要采取措施防止碳、氮等(deng)間隙(xi)元素對(dui)焊(han)縫的污(wu)染。圖(tu)4.29系(xi)因(yin)焊(han)縫污(wu)染而引起的高純(chun)Cr30Mo2鋼焊(han)后韌(ren)性(xing)(xing)的降低和(he)脆(cui)性(xing)(xing)轉變溫度的升高。

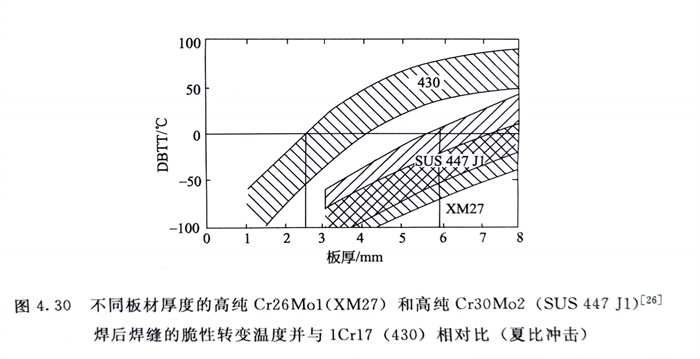

   圖4.30指出了1Cr17（430）和兩種高純鐵素體(ti)不銹鋼高純Cr26Mol（XM27）和高純Cr30Mo2不同厚度板材焊后焊縫的脆性轉變溫度，可以明顯看出，高純化對鐵素體不銹鋼的韌性的改善是非常顯著的，如果以攝氏零度為使用界限的話，1Cr17焊材僅能用于厚度≤2.5mm，而高純、高鉻的Cr26Mo1和Cr30Mo2則可用到6mm，若為3mm薄板，則可用到-50℃以下。

   由(you)于(yu)薄截(jie)面尺寸的高純Cr30Mo2（NSS447M1）綜合性(xing)能優良，又不含(han)鎳且成本低于(yu)0Cr17Ni12Mo2（316）不銹鋼(gang)，國(guo)外（例如日本）已用于(yu)沿(yan)海大型國(guo)際機場(chang)的屋頂(ding)材料(liao)。
