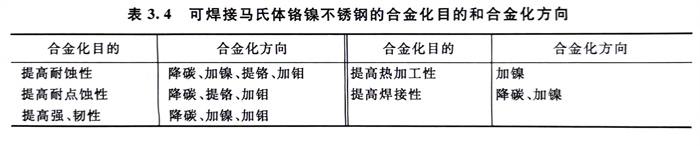

傳統馬氏體鉻鎳不銹(xiu)鋼中，最早的代表性牌號是1Cr17Ni2，而低碳和超低碳的高韌性、可焊接鉻鎳馬氏體(ti)不(bu)銹鋼（現代馬氏體不銹鋼）則是馬氏體鉻鎳不銹鋼的新進展，它們合金化的目的和合金化的方向見表3.4。

  表(biao)3.4 可焊接(jie)馬(ma)氏體鉻鎳不銹鋼的(de)合金化(hua)(hua)目的(de)和(he)合金化(hua)(hua)方向

 ①. 力學性能

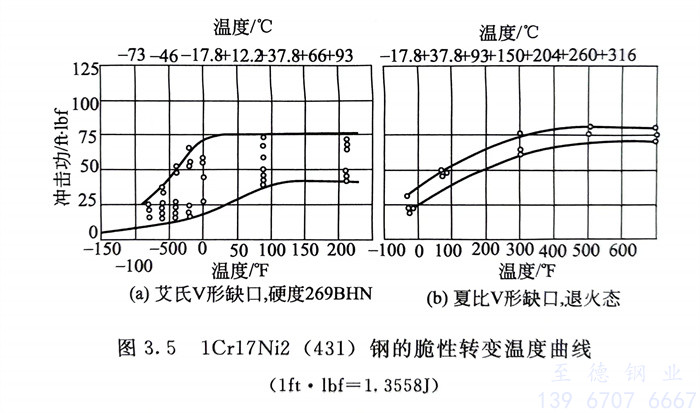

   1Cr17Ni2（431）是最常用的早(zao)期馬氏體鉻鎳不銹鋼(gang)(gang)，為(wei)(wei)了(le)提(ti)(ti)高(gao)鋼(gang)(gang)的耐(nai)蝕性(xing)，把鋼(gang)(gang)中(zhong)鉻量(liang)(liang)提(ti)(ti)高(gao)到(dao)約17％，而(er)為(wei)(wei)了(le)防止鋼(gang)(gang)中(zhong)大量(liang)(liang)鐵素體的形成(cheng)，在不增加(jia)鋼(gang)(gang)中(zhong)碳量(liang)(liang)的前提(ti)(ti)下加(jia)入(ru)了(le)約2％Ni。在傳統馬氏體不銹鋼(gang)(gang)中(zhong)，1Cr17Ni2是強度與韌性(xing)匹配較(jiao)好的牌號(hao)，經高(gao)溫(wen)（980℃和1066℃）淬火后再經低(di)溫(wen)回火，其σb可達1360MPa，室溫(wen)缺口沖擊功可達2～8kgf·m；若(ruo)經高(gao)溫(wen)回火，雖σb稍降低(di)為(wei)(wei)1056MPa，而(er)缺口沖擊功則(ze)提(ti)(ti)高(gao)到(dao)（7.5～11）kgf·m；不同熱(re)處理態的1Cr17Ni2鋼(gang)(gang)的脆性(xing)轉變溫(wen)度曲線見圖(tu)3.5。

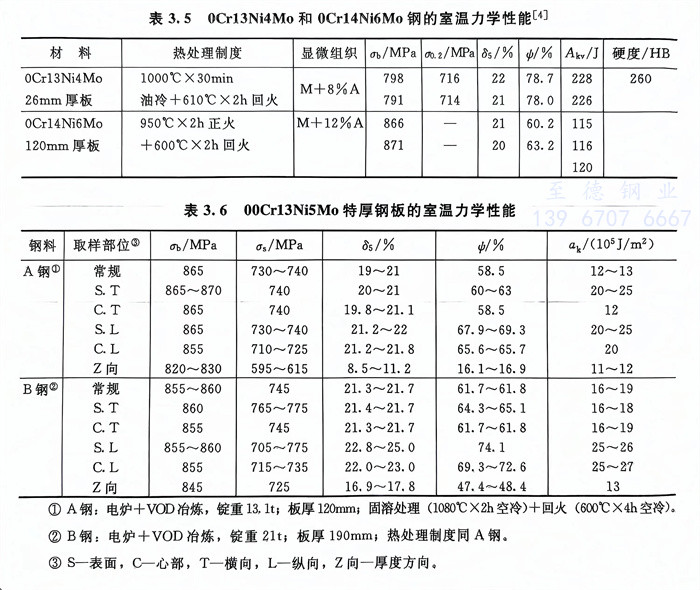

   低碳的(de)0Cr13Ni4Mo、0Cr14Ni6Mo和(he)超(chao)低碳的(de)00Cr13Ni2、00Cr13Ni5Mo和(he)00Cr16Ni6Mo等是高韌性(xing)、可焊接的(de)現代(dai)馬氏(shi)體不銹鋼(gang)(gang)的(de)一些典型(xing)牌(pai)號。它(ta)們具有良(liang)好的(de)室溫和(he)中溫強度及塑、韌性(xing)。表(biao)3.5和(he)表(biao)3.6分別列出了0Cr13Ni4Mo、0Cr14Ni6Mo和(he)00Cr13Ni5Mo鋼(gang)(gang)的(de)室溫力學性(xing)能。

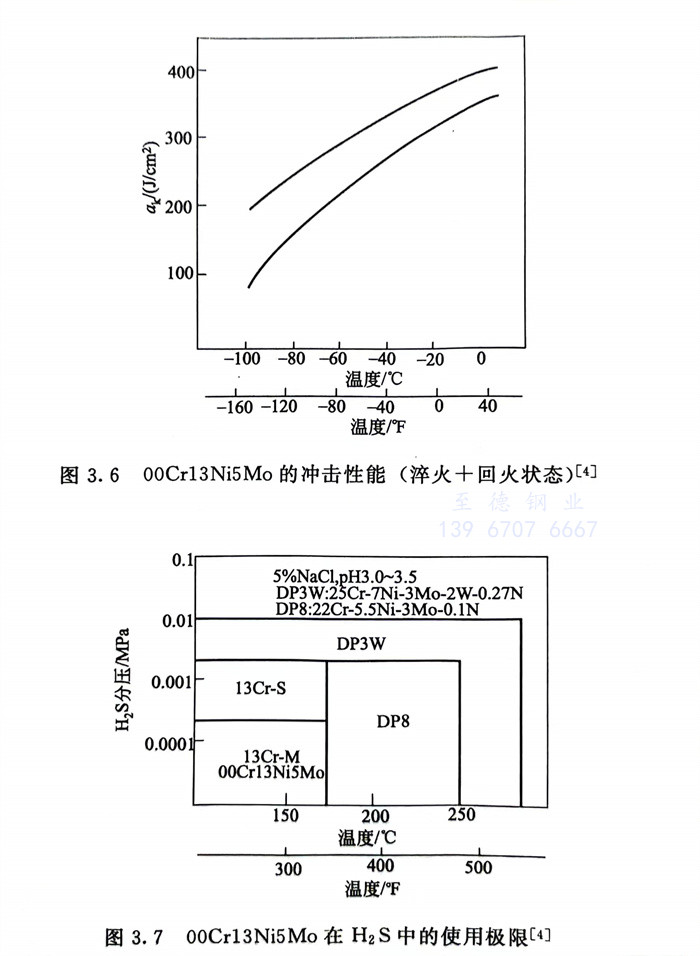

   低碳和(he)超低碳馬氏體鉻(ge)鎳不銹鋼(gang)均有脆性(xing)轉變溫度（圖3.6）。即使如此，由于它們還有較(jiao)好(hao)的(de)低溫韌性(xing)，因此仍可滿足工程對(dui)韌性(xing)的(de)要求。例如此類鋼(gang)含(han)2％Ni時(shi)，可用于-20℃，而(er)含(han)4.5％Ni，則可滿足-40℃使用對(dui)韌性(xing)的(de)需求。

②. 耐蝕(shi)性

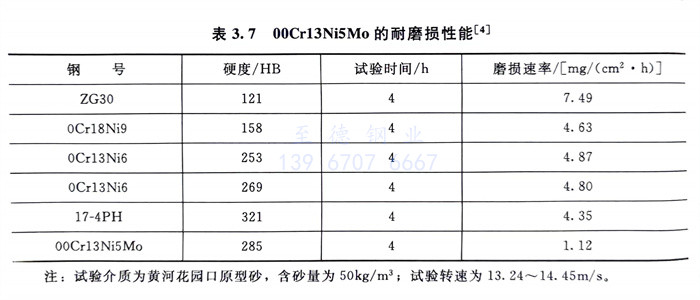

  現代（超級）馬氏體不銹鋼(gang)具有優(you)良的(de)(de)不銹耐(nai)蝕性(xing)，可(ke)用(yong)(yong)于油(you)氣田(tian)開發中(zhong)的(de)(de)管線等用(yong)(yong)途。圖3.7指(zhi)出了在(zai)油(you)氣田(tian)條件(jian)下(xia)，00Cr13Ni5Mo鋼(gang)的(de)(de)使用(yong)(yong)范(fan)圍。00Cr13Ni5Mo也有優(you)良的(de)(de)耐(nai)磨(mo)蝕性(xing)能(neng)（見表3.7），00Cr13Ni5Mo 特厚(hou)板（約200mm）已用(yong)(yong)于國內(nei)水電工程中(zhong)的(de)(de)轉(zhuan)輪和轉(zhuan)輪下(xia)環(huan)等。

③. 冷成(cheng)型性

   此類鋼屈服強(qiang)度高，冷(leng)加(jia)工(gong)硬化傾(qing)向大，一(yi)般(ban)不用(yong)于冷(leng)加(jia)工(gong)成型用(yong)途。

④. 焊接性

    除1Cr17Ni2外，0Cr13Ni4Mo、0Cr14Ni6Mo以及00Cr13Ni2、00Cr13Ni5Mo和(he)00Cr16Ni6Mo等均(jun)有優良的(de)(de)(de)(de)焊(han)接(jie)性能，這(zhe)(zhe)與這(zhe)(zhe)些鋼號在(zai)傳統(tong)馬氏(shi)體鉻(ge)不(bu)銹(xiu)鋼基礎上(shang)，降(jiang)碳(tan)加鎳、鉬后，在(zai)回(hui)火狀態下，鋼中產生一定量的(de)(de)(de)(de)逆轉變(bian)奧氏(shi)體，抑制了焊(han)接(jie)時的(de)(de)(de)(de)晶粒長大，降(jiang)低了鋼的(de)(de)(de)(de)淬硬性，提高了塑、韌性，防止了冷裂紋的(de)(de)(de)(de)形成有關。這(zhe)(zhe)些低碳(tan)、超低碳(tan)馬氏(shi)體鉻(ge)鎳不(bu)銹(xiu)鋼可以采用不(bu)銹(xiu)鋼通用的(de)(de)(de)(de)焊(han)接(jie)方法進行焊(han)接(jie)，焊(han)前一般(ban)不(bu)需預熱，焊(han)后在(zai)必要的(de)(de)(de)(de)情況下才進行熱處(chu)理。

    在國(guo)內，0Cr13Ni4Mo用(yong)于(yu)核(he)反(fan)應堆控(kong)制棒的耐(nai)壓(ya)殼(ke)體，0Cr14Ni6Mo用(yong)于(yu)水輪(lun)機中環等，00Cr13Ni5Mo用(yong)于(yu)三峽工程，均(jun)為焊接件(jian)。
