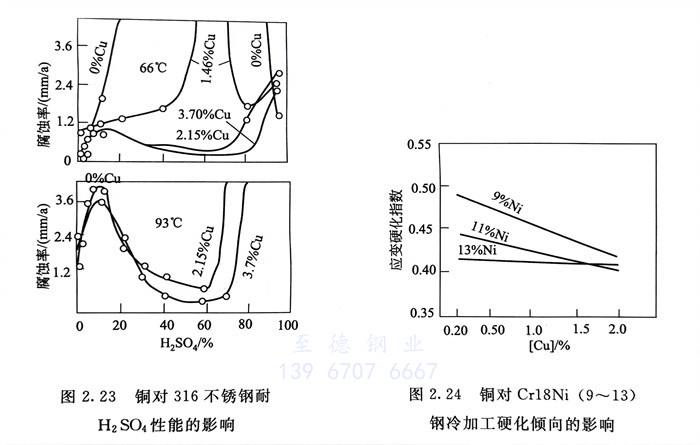

銅可提高不(bu)銹鋼的不銹性和耐蝕性，特別是在硫酸等還原性介質中的作用更為明顯。當銅與鉬復合加入鋼中時，效果更佳（圖2.23）。研究表明，向不銹鋼中加入適量的銅可提高鋼耐海洋大氣的腐蝕性能。這與銅可促進表面鈍化膜中鉻的富集有關。

  銅可顯著降低不銹鋼的強度和冷加工硬化傾向（圖2.24），改善鋼的塑性。銅是顯著提高各類不銹鋼冷成型性的重要元素。向Cr17型鐵(tie)素(su)體不銹(xiu)鋼中加入適量銅，鋼的冷成型性，例如深沖性會顯著優于18-8鉻鎳奧氏體(ti)不銹鋼 。但是向以錳、氮代鎳的鉻錳奧氏體不銹鋼中加入銅，雖然也可改善鋼的冷成型性，但仍常常會遠低于所代用的18-8鉻鎳奧氏體不銹鋼的冷成型性，特別是延遲斷裂敏感性要遠高于鉻鎳奧氏體不銹鋼。

  富銅的(de)(de)ε金(jin)屬(shu)間化合(he)物的(de)(de)彌(mi)散析出，是含(han)銅的(de)(de)沉淀硬化不(bu)銹鋼強(qiang)化的(de)(de)主要手段(duan)，也是馬氏體、鐵素體和奧氏體不(bu)銹鋼獲得抗菌性的(de)(de)原因。

  隨鋼中含銅量的(de)增加(jia)，不銹鋼的(de)熱(re)(re)塑性降(jiang)低，從而影響鋼的(de)熱(re)(re)加(jia)工性。

  前面(mian)已(yi)提(ti)及，不(bu)銹(xiu)鋼耐點蝕當量(liang)PRE值(zhi)為；而在還(huan)原性介質中，不(bu)銹(xiu)鋼的耐腐(fu)蝕指(zhi)數（GI）則為11.5［Cu］。PRE值(zhi)和GI值(zhi)二者相結合基本上可看出鉻、鎳、鉬、氮、銅等元素在不(bu)銹(xiu)鋼中提(ti)高鋼的耐腐(fu)蝕性方面(mian)的重要作用以及某一具體不(bu)銹(xiu)鋼牌(pai)號的大致耐蝕性水平(ping)。
