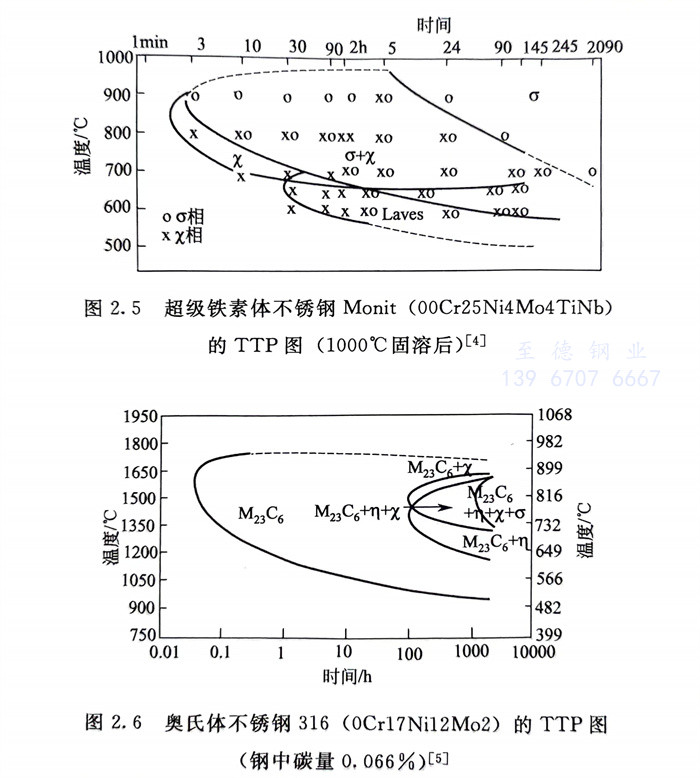

圖2.5～圖2.7分別為超級鐵素體不銹鋼Monit（00Cr25Ni4Mo4TiNb），奧氏體不銹鋼316（0Cr17Ni12Mo2）和雙相不銹鋼2205（00Cr22Ni5Mo3N）的TTP（時間-溫度-沉淀）圖。
由(you)圖(tu)2.5可(ke)(ke)知，由(you)于Monit鋼(gang)中(zhong)碳量很低，沒(mei)有，金(jin)屬(shu)間相σ、x和Laves（η）相均在600～900℃范圍析(xi)出(chu)(chu)。x相析(xi)出(chu)(chu)最(zui)快，在800～900℃間僅保溫(wen)約2min即可(ke)(ke)。可(ke)(ke)惜此圖(tu)中(zhong)沒(mei)有標出(chu)(chu)約475℃下a＇的析(xi)出(chu)(chu)范圍。
由(you)圖(tu)2.6可知，在316不銹鋼中(zhong)， 碳(tan)化(hua)物析出最快，816～899℃間(jian)僅保溫0.05h即可；由(you)于316不銹鋼中(zhong)鉻、鉬量低，金(jin)屬間(jian)化(hua)合(he)物如σ、χ和η相的(de)析出則比(bi)較緩慢。

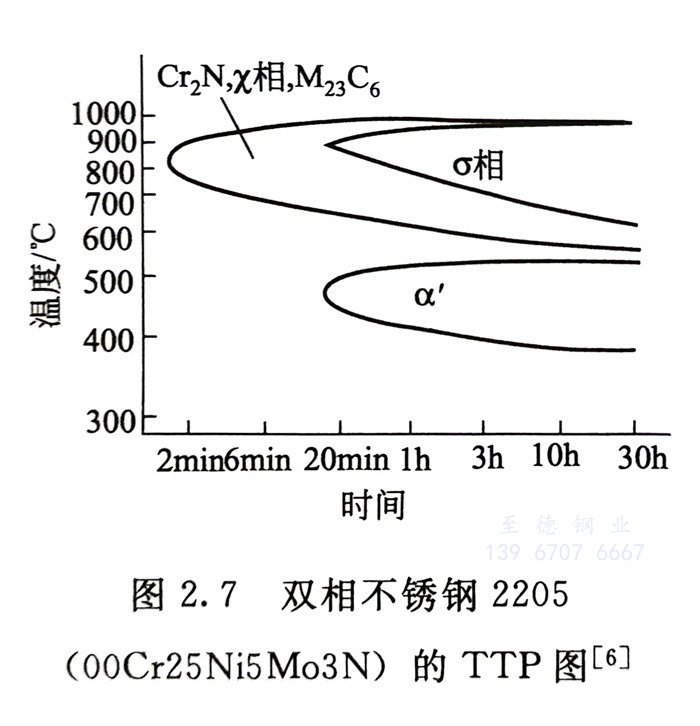

由圖2.7可知(zhi)，在(zai)2205雙相(xiang)(xiang)不銹(xiu)鋼中(zhong)， 和(he)x相(xiang)(xiang)的(de)析出速(su)度(du)都比較快，在(zai)800～900℃間(jian)僅保溫約1min即可，而σ相(xiang)(xiang)和(he)α＇相(xiang)(xiang)的(de)析出，則(ze)需在(zai)各自(zi)的(de)敏感溫度(du)停留(liu)至20min以上。研究(jiu)表明，所(suo)有(you)雙相(xiang)(xiang)不銹(xiu)鋼自(zi)高(gao)溫冷卻(que)過程(cheng)中(zhong)（如自(zi)1350℃冷卻(que)）一(yi)般均會有(you)從鐵素(su)體(ti)到二次(ci)奧氏體(ti)（γ2）的(de)轉變（見本書鉻(ge)鎳雙相(xiang)(xiang)不銹(xiu)鋼的(de)發展和(he)性能特點內容）。
當(dang)人們(men)把不(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)，例如(ru)圖2.5的(de)(de)(de)(de)25-4-4超級鐵(tie)素體(ti)(ti)不(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)、圖2.6的(de)(de)(de)(de)316奧氏體(ti)(ti)不(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)和(he)(he)圖2.7的(de)(de)(de)(de)2205雙相(xiang)不(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)加熱(re)(re)(re)(re)到(dao)適當(dang)溫度(du)（例如(ru)固溶處(chu)理溫度(du)），停留足夠的(de)(de)(de)(de)時間(jian)(jian)并快速(su)冷卻(que)，則鋼(gang)(gang)(gang)中的(de)(de)(de)(de)碳(tan)(tan)、氮(dan)化(hua)(hua)物(wu)(wu)和(he)(he)金屬間(jian)(jian)化(hua)(hua)合(he)(he)(he)物(wu)(wu)就會溶入基體(ti)(ti)中形成C、N、Cr、Mo等元素過飽和(he)(he)的(de)(de)(de)(de)亞(ya)穩定(ding)的(de)(de)(de)(de)固溶體(ti)(ti)。但是當(dang)一旦再受(shou)(shou)到(dao)熱(re)(re)(re)(re)加工、熱(re)(re)(re)(re)成型和(he)(he)焊(han)接(jie)等的(de)(de)(de)(de)熱(re)(re)(re)(re)作(zuo)用或固溶處(chu)理冷卻(que)速(su)度(du)不(bu)(bu)(bu)足，已(yi)溶入鋼(gang)(gang)(gang)中的(de)(de)(de)(de)碳(tan)(tan)、氮(dan)化(hua)(hua)合(he)(he)(he)物(wu)(wu)和(he)(he)金屬間(jian)(jian)化(hua)(hua)合(he)(he)(he)物(wu)(wu)又(you)會從基體(ti)(ti)上或沿(yan)相(xiang)界(jie)、晶界(jie)重新沉淀(dian)出來，從而嚴重影(ying)響(xiang)鋼(gang)(gang)(gang)的(de)(de)(de)(de)性(xing)(xing)(xing)能。對(dui)于(yu)固溶態不(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)受(shou)(shou)熱(re)(re)(re)(re)履歷(li)的(de)(de)(de)(de)影(ying)響(xiang)而引起(qi)的(de)(de)(de)(de)這(zhe)些相(xiang)的(de)(de)(de)(de)析出敏感性(xing)(xing)(xing)，一般稱為(wei)不(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)的(de)(de)(de)(de)組(zu)織熱(re)(re)(re)(re)穩定(ding)性(xing)(xing)(xing)。總(zong)的(de)(de)(de)(de)說來，不(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)的(de)(de)(de)(de)組(zu)織熱(re)(re)(re)(re)穩定(ding)性(xing)(xing)(xing)高，對(dui)碳(tan)(tan)、氮(dan)化(hua)(hua)物(wu)(wu)和(he)(he)金屬間(jian)(jian)化(hua)(hua)合(he)(he)(he)物(wu)(wu)析出敏度(du)性(xing)(xing)(xing)低，對(dui)不(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)的(de)(de)(de)(de)組(zu)織和(he)(he)性(xing)(xing)(xing)能是有益的(de)(de)(de)(de)。目(mu)前(qian)，隨著各(ge)種高合(he)(he)(he)金超級不(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)的(de)(de)(de)(de)面(mian)世(shi)，為(wei)了提(ti)高鋼(gang)(gang)(gang)的(de)(de)(de)(de)耐蝕性(xing)(xing)(xing)，加入大量(liang)Cr、Mo、N，鋼(gang)(gang)(gang)的(de)(de)(de)(de)組(zu)織熱(re)(re)(re)(re)穩定(ding)性(xing)(xing)(xing)下降，已(yi)引起(qi)人們(men)高度(du)關注(zhu)。后面(mian)所涉及(ji)的(de)(de)(de)(de)熱(re)(re)(re)(re)加工、熱(re)(re)(re)(re)成型、熱(re)(re)(re)(re)處(chu)理（固溶處(chu)理后的(de)(de)(de)(de)敏化(hua)(hua)和(he)(he)時效）以(yi)及(ji)焊(han)接(jie)后性(xing)(xing)(xing)能的(de)(de)(de)(de)改變多屬于(yu)組(zu)織熱(re)(re)(re)(re)穩定(ding)性(xing)(xing)(xing)的(de)(de)(de)(de)影(ying)響(xiang)。
