一(yi)、管道布置平面圖尺寸表示的一(yi)般(ban)要求
①. 總尺寸及(ji)標高在平面(mian)圖上應表示。
②. 管線的長(chang)度用整數表示，小數點以(yi)后舍去，精確(que)到毫米。
③. 對于斜管，表(biao)示平面尺(chi)寸。
④. 斜管(guan)(guan)的(de)尺寸表示(shi)至小數點第一位。除以下情(qing)況外(wai)，要避免(mian)重復(fu)標(biao)注尺寸：管(guan)(guan)廊上配管(guan)(guan)的(de)間隔尺寸；與其他區的(de)圖紙的(de)連接(jie)尺寸。
⑤. 管道元件要原(yuan)封不動地(di)使(shi)用各資料數(shu)據表中的數(shu)值。
⑥. 組裝尺寸(cun)用整數表(biao)示（每一(yi)元(yuan)件總(zong)尺寸(cun)的(de)計算至小(xiao)數點第一(yi)位(wei)圓整）。
⑦. 與其他圖紙相(xiang)接(jie)的管道尺(chi)寸應表示在相(xiang)接(jie)區(qu)的附近(jin)。

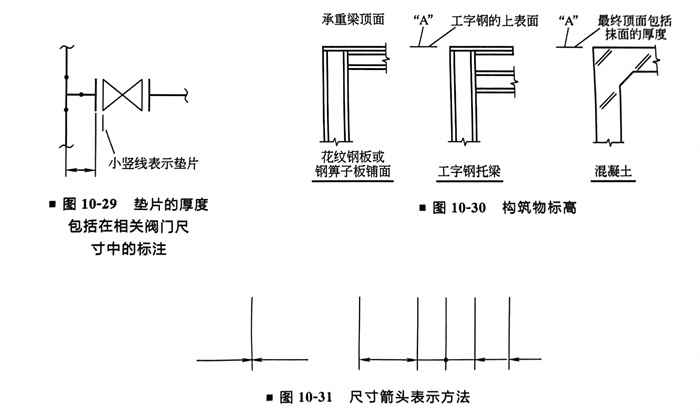

⑧. 墊片的厚度包(bao)括在(zai)相關閥門尺寸中（圖10-29）。
⑨. “EL”加注(zhu)在(zai)管中(zhong)心(xin)標(biao)(biao)高前，如果因(yin)梁(liang)或(huo)支(zhi)架，管子需標(biao)(biao)管底標(biao)(biao)高時(shi)，加注(zhu)“BOPEL”。
⑩. 在坡度管和重力(li)流管線(xian)要控制標高時，應以(yi)“WPEL”（工(gong)作(zuo)點標高）表示。
?. 構筑物的標(biao)(biao)高在下列(lie)狀況要標(biao)(biao)明“A”處標(biao)(biao)高，如圖10-30所示。
?. 尺寸的箭(jian)頭使用(yong)下列方法表示，如圖(tu)10-31所示。
二(er)、斜管(guan)
1. 坡向符號的(de)使用
①. 用三角形表(biao)(biao)示單管線的(de)坡向，如果PID或UFD已表(biao)(biao)示了坡度，那么配(pei)管圖上可不(bu)用表(biao)(biao)示。

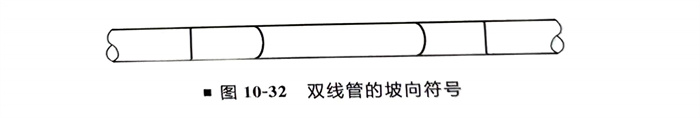

②. 雙線管的坡向用橢圓符(fu)號表示(shi)（圖10-32）。

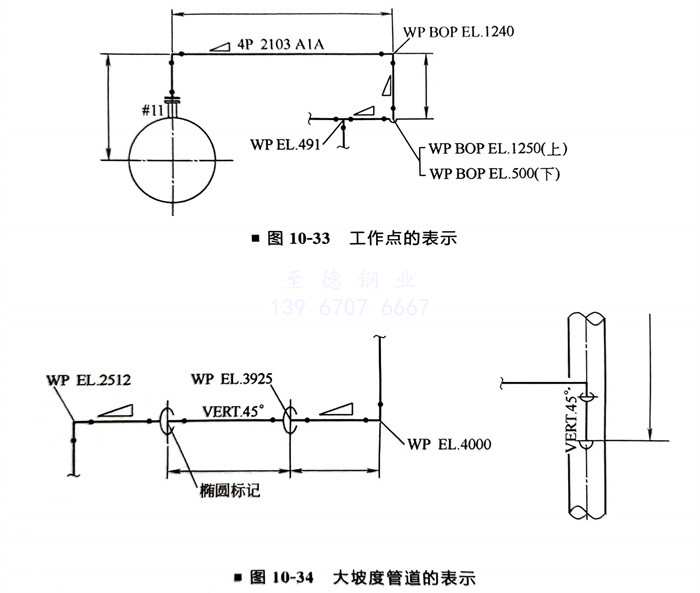

2. 工(gong)作(zuo)點(dian)(dian)（WP）的(de)表示（圖(tu)10-33）對(dui)于(yu)斜管，工(gong)作(zuo)點(dian)(dian)應表示：管道(dao)的(de)拐彎處(chu)；界區線(xian)或(huo)接(jie)續線(xian)的(de)交(jiao)接(jie)點(dian)(dian)。
3. 大坡度管道(dao)的(de)表示（圖10-34）
三、平面尺寸的(de)表示

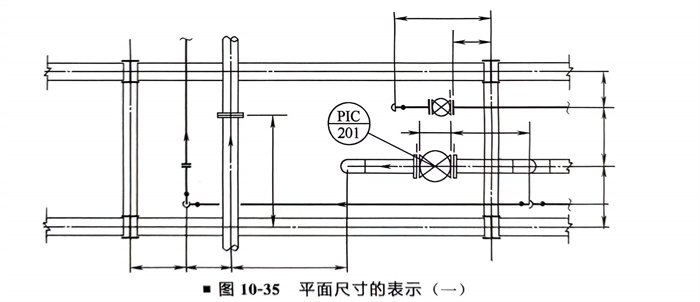

①. 尺寸應以(yi)構筑物（或建筑物）柱子中(zhong)心為(wei)基準至管中(zhong)心標注（圖10-35）。
②. 為(wei)了尺寸(cun)標注的起點清楚，墊片用(yong)短細線示意(yi)（圖(tu)10-35）。

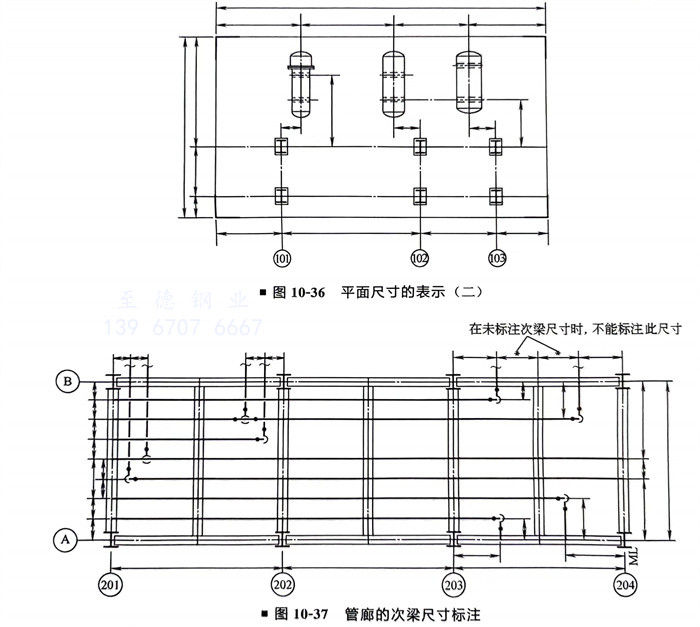

③. 區(qu)域(yu)總(zong)尺寸標注應在圖紙的上(shang)方和左側（圖10-36）。
④. 管(guan)(guan)廊的管(guan)(guan)線穿過兩邊(bian)的接續線或界區線，管(guan)(guan)道之間的尺寸應在兩側(ce)表示。
a. 管廊的次(ci)梁尺寸間(jian)距(ju)相等時(shi)，則不需(xu)表示，除非管道尺寸從次(ci)梁引(yin)出(chu)，則必(bi)須(xu)表示（圖10-37）。
b. 次(ci)梁的間距(ju)不等時，應標(biao)注其尺(chi)寸（圖10-37）。

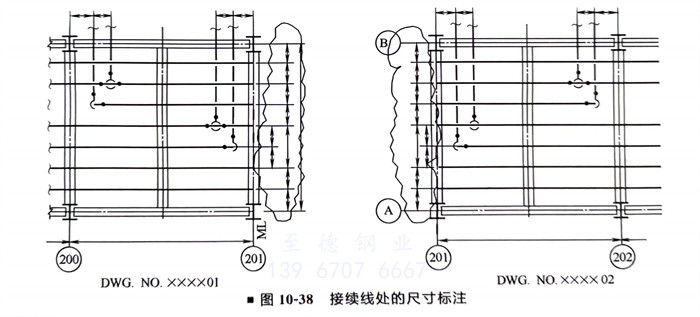

c. 與(yu)其他圖(tu)(tu)相接的(de)管(guan)線，在接續線處的(de)尺寸(cun)在每(mei)張圖(tu)(tu)上以(yi)同樣的(de)方法表示（圖(tu)(tu)10-38）。

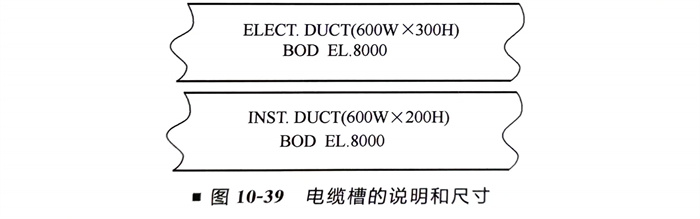

⑤. 電(dian)氣及儀表(biao)電(dian)纜槽的(de)說明和尺寸(cun)如圖(tu)10-39所示。

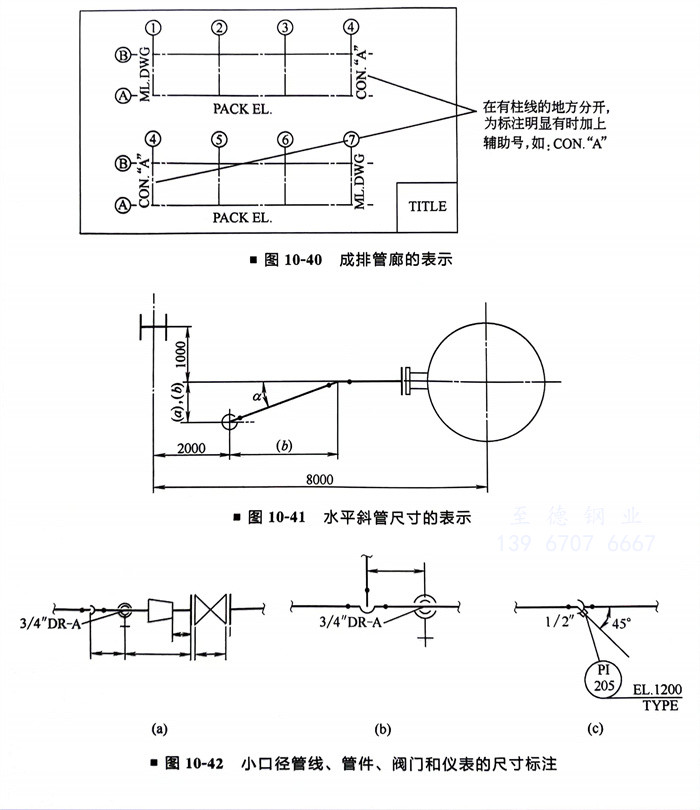

⑥. 當管(guan)廊的(de)管(guan)線(xian)在一張圖上分開成多(duo)排時，按(an)圖10-40所示的(de)形式(shi)表(biao)示。
⑦. 水平(ping)斜(xie)管尺寸的(de)標(biao)注按(an)下述(shu)方法(fa)進(jin)行（圖(tu)10-41）：角度和三角形(xing)的(de)一條邊(bian)表(biao)示(shi)法(fa)；三角形(xing)的(de)兩條邊(bian)表(biao)示(shi)法(fa)。
⑧. 小口徑管線(xian)、管件、閥門和儀表(biao)的尺寸標注如圖(tu)10-42所(suo)示。

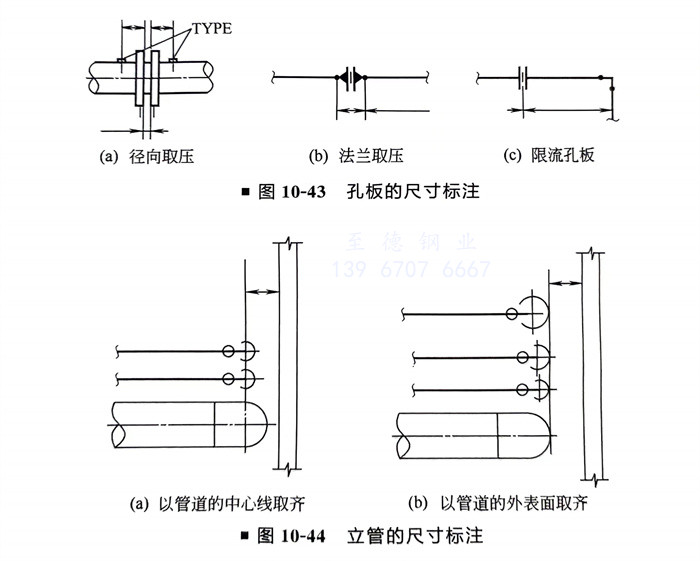

⑨. 孔板的尺寸標(biao)注如圖10-43所示(shi)。
⑩. 立管的尺寸(cun)標注如圖10-44所示。
四、塔的(de)垂(chui)直管線

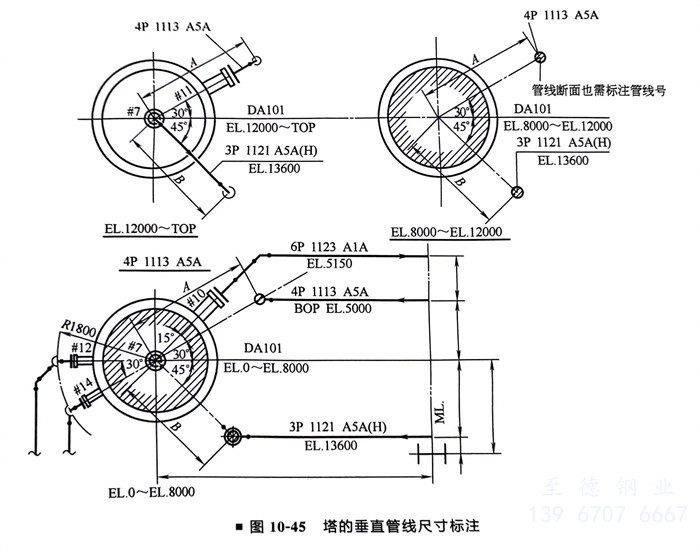

對于塔的每個截面尺寸“A”和“B”都應表示（圖 10-45）
