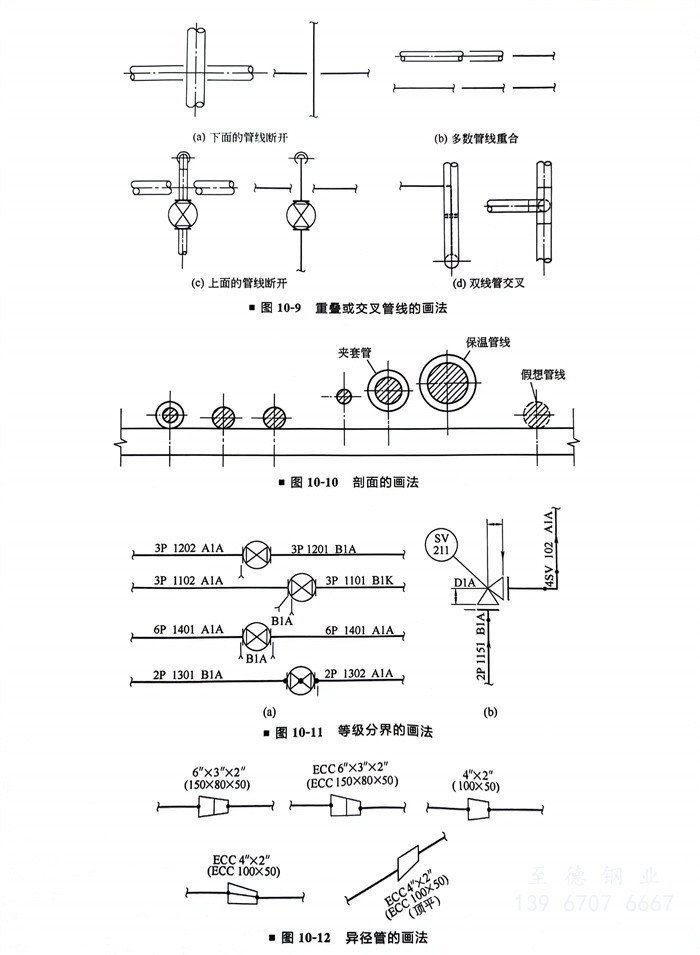

①. 重疊或交叉管線（圖10-9）。

 ②. 剖面（圖10-10）。

 ③. 等(deng)級分界（圖10-11）。

 ④. 異徑(jing)管（圖10-12）。

   a. 同心(xin)異徑(jing)(jing)管僅表示口徑(jing)(jing)。

   b. 底(di)平的偏心異徑管，口(kou)(kou)徑前加“ECC”，頂平的偏心異徑管，口(kou)(kou)徑前加“ECC”，后加“（TOP FLAT）”。

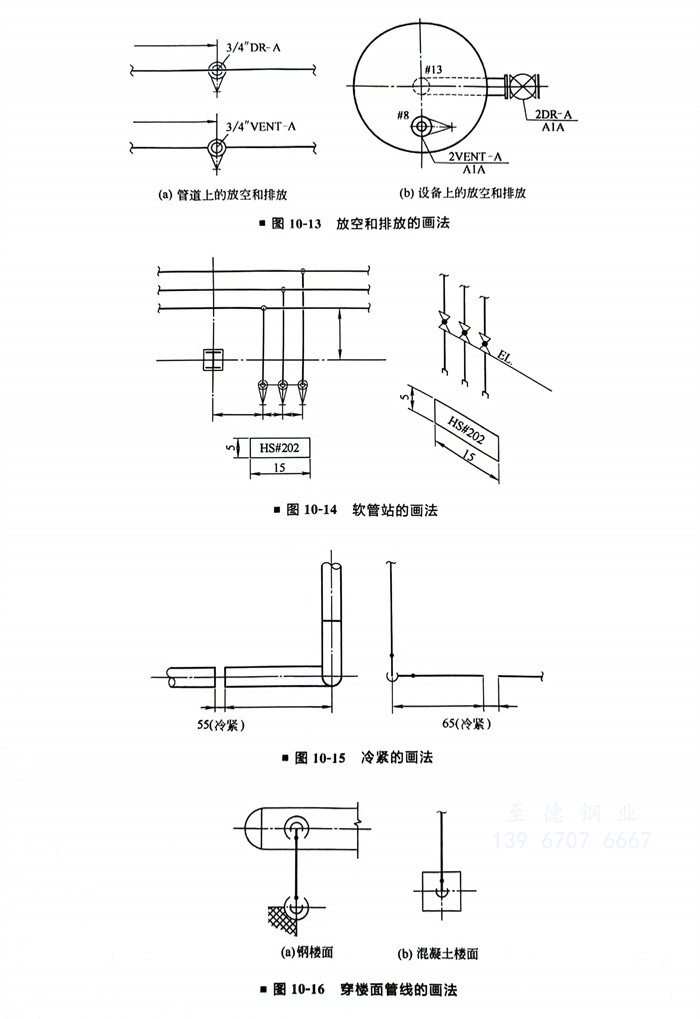

 ⑤. 放空和排放（圖(tu)10-13）。

   管(guan)道上的(de)(de)放(fang)(fang)空(kong)和排(pai)放(fang)(fang)，應將(jiang)閥(fa)門(men)的(de)(de)手柄(bing)方向以及(ji)放(fang)(fang)空(kong)、排(pai)放(fang)(fang)的(de)(de)類(lei)型及(ji)口徑(jing)標在管(guan)線上，設備上的(de)(de)放(fang)(fang)空(kong)和排(pai)放(fang)(fang)需表示其類(lei)型、口徑(jing)及(ji)等級。

 ⑥. 軟管(guan)站（圖10-14）。

   軟管站的(de)位(wei)置（在總布置圖上）及(ji)站號表示如下(xia)。

 ⑦. 冷(leng)緊（圖(tu)10-15）。

 ⑧. 穿樓面的管(guan)線（圖10-16）。

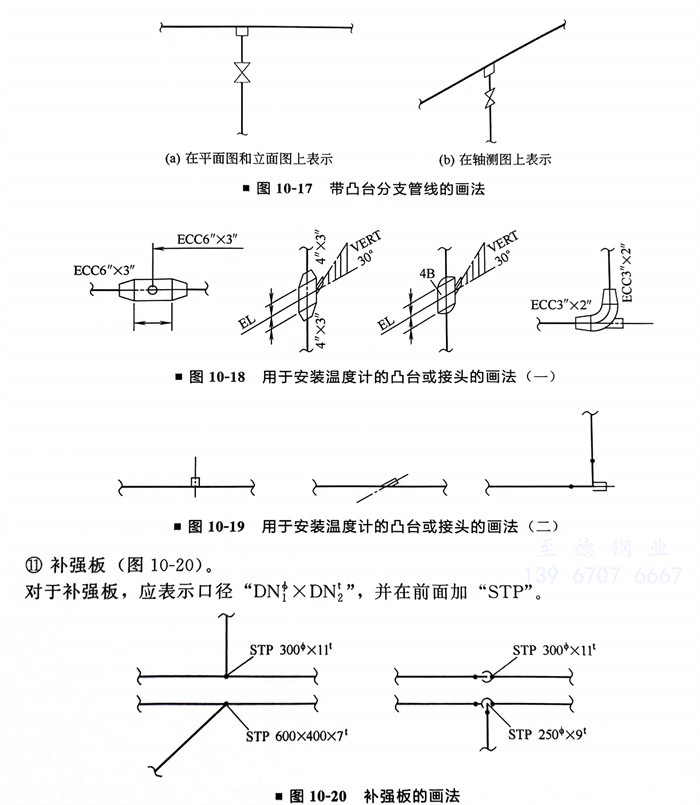

 ⑨. 帶凸臺的(de)分支管線（圖10-17）。

 ⑩. 用于安(an)裝溫度計的凸臺或(huo)接頭（圖(tu)(tu)10-18、圖(tu)(tu)10-19）。

 ?. 補強板(ban)（圖10-20）。

   對(dui)于補強板，應(ying)表示口徑“DN1×DN2”，并(bing)在前面加(jia)“STP”。

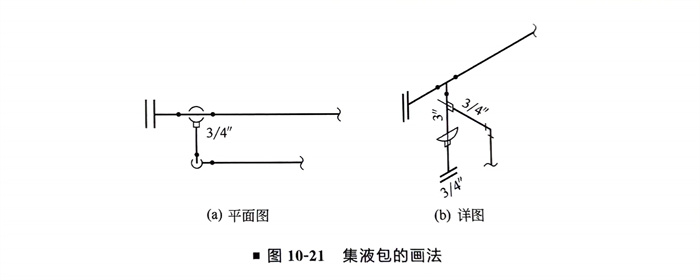

?. 集(ji)液包(bao)（圖(tu)10-21）。

   裝在主管上的集液包(bao)應與主管表示在同一張(zhang)圖上。

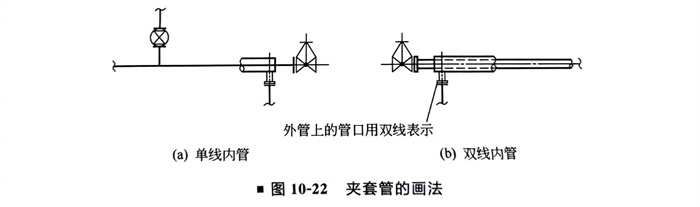

 ?. 夾套管（圖10-22）。

   a. 導向板(ban)的(de)詳圖(tu)，管端及與外管相連(lian)的(de)管線應單獨(du)出圖(tu)表示。

   b. 對于外(wai)管，應按下面部分表(biao)示：管線起點及終點；管線與外(wai)管相連；長(chang)、直(zhi)管線。

   c. 內管雙線表(biao)示(shi)的管道在軸測(ce)圖中的表(biao)示(shi)應(ying)與單(dan)線表(biao)示(shi)的管線相(xiang)同。

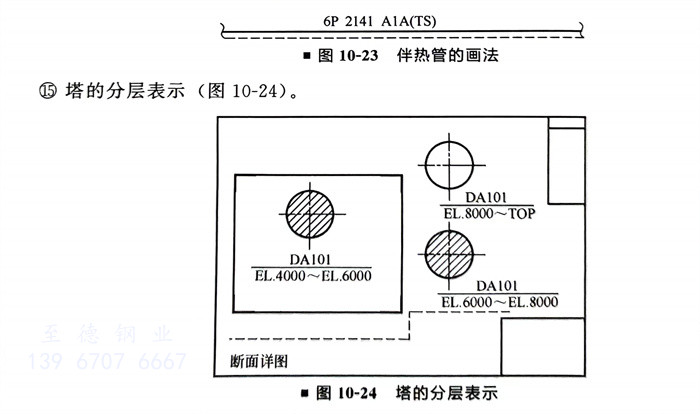

 ?. 伴(ban)熱管(guan)線（圖10-23）。

  無(wu)論伴(ban)(ban)熱(re)(re)管(guan)的(de)(de)根數(shu)是(shi)幾(ji)根，僅用單虛線表(biao)示(shi)伴(ban)(ban)熱(re)(re)，虛線的(de)(de)長度(du)應清楚地表(biao)示(shi)伴(ban)(ban)熱(re)(re)范圍。

 ?. 塔(ta)的分(fen)層表示（圖10-24）。

  當塔的(de)斷面表示在平面圖(tu)的(de)接續(xu)線(xian)以外出時，豎向布(bu)置時以較高(gao)標高(gao)應(ying)(ying)從高(gao)至低，橫向布(bu)置時應(ying)(ying)從左至右的(de)順序布(bu)置。

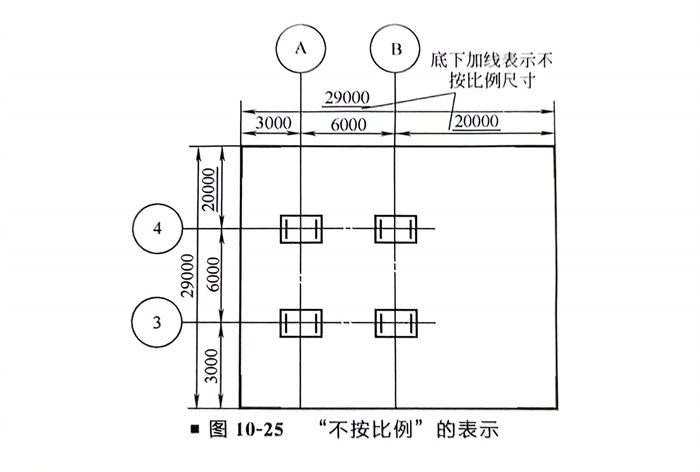

?. “不(bu)按(an)比例”的表示（圖10-25）。
