1. 構筑物畫法的一(yi)般要(yao)求(qiu)

  ①. 對于構筑(zhu)物無論在圖紙范圍內還是(shi)外，均應用(yong)實線表示。

  ②. 平臺及樓(lou)面標高應表示。

  ③. 柱(zhu)線號和柱(zhu)間距在(zai)平(ping)面圖(tu)上應表(biao)示(shi)，但立面圖(tu)則不需表(biao)示(shi)（柱(zhu)線號用Φ10mm的圓表(biao)示(shi)）。

  ④. 柱(zhu)線號(hao)應從圖紙的(de)正面(mian)看，水平書(shu)寫。

  ⑤. 柱線(xian)號的數(shu)字或(huo)字母應(ying)與布(bu)置(zhi)圖一致(zhi)（大小(xiao)寫(xie)字母應(ying)有所區(qu)別）。

  ⑥. 對于沒有柱(zhu)(zhu)線號的簡單的構筑(zhu)物（如操作(zuo)平臺），柱(zhu)(zhu)子(zi)則不(bu)需(xu)表示。

2. 鋼(gang)結構(gou)

  ①. 基礎(chu)外形(xing)、柱子、主梁(liang)及次梁(liang)均要表(biao)示。

  ②. 斜(xie)撐的中心線應表(biao)示。

  ③. 梯子(zi)、臺(tai)階應表示。

  ④. 鋼結(jie)構(gou)防火后(hou)的外形(xing)應表示(shi)出來。

  ⑤. 樓板(ban)用(yong)相交陰影線表(biao)示。

3. 混凝(ning)土結構

  ①. 柱(zhu)、梁及樓面(mian)的(de)外形應表(biao)示(shi)。

  ②. 斷面用三條斜線表示(shi)。

  ③. 依據(ju)(ju)與參考(kao)線的距離來表示(shi)設備坑和油堤的位置(zhi)，這些尺(chi)寸依據(ju)(ju)布置(zhi)圖(tu)來表示(shi)，除另有說明，墻的厚度不需表示(shi)。

  ④. 儲油池、電纜(lan)溝和排(pai)污坑應在圖上表(biao)(biao)示(shi)，但(dan)名(ming)稱、尺寸及位置不(bu)需(xu)表(biao)(biao)示(shi)。

  ⑤. 樓層不需表(biao)示。

    注意，當鋼(gang)結構的(de)一(yi)部(bu)分（如(ru)柱(zhu)基礎，設備(bei)平臺等）超出(chu)了(le)界區線，鋼(gang)結構的(de)整個外形應表(biao)示，不(bu)能(neng)有界區線切斷。而(er)與(yu)其他圖紙相接的(de)通道和(he)橫梁(liang)可以在界區線處斷開。

4. 管道布置平面圖構筑物的畫法實例

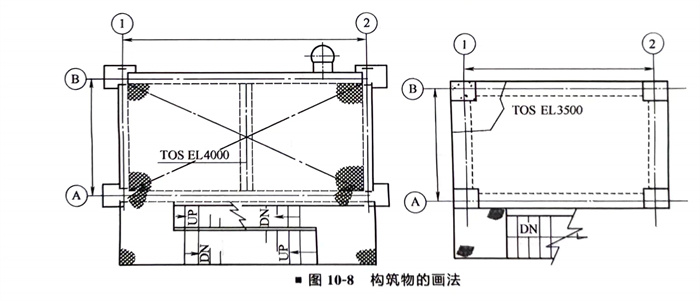

   構(gou)筑物(wu)的畫法如圖10-8所示(shi)。
