①. 設備(bei)的(de)位(wei)置以設備(bei)中心線為準，根據該項目的(de)總(zong)圖條件來繪制。

  ②. 基礎(chu)外(wai)形、設(she)備外(wai)形、框架、梯子、平(ping)臺和(he)管口均要(yao)在配(pei)管圖中表(biao)示，對于泵等簡(jian)單的轉動設(she)備可不必表(biao)示其外(wai)形。

  ③. 設備的(de)保溫需表示。

  ④. 設備截面的畫(hua)法為(wei)周(zhou)圍剖面線、中(zhong)間(jian)為(wei)空白表示。

  ⑤. 對于儀表(biao)(biao)、液位計的外形要表(biao)(biao)示(shi)(shi)，溫(wen)度計僅表(biao)(biao)示(shi)(shi)管口。帶有管道(dao)(dao)附件(jian)的壓力計，如屬于管道(dao)(dao)專業范(fan)圍，該附件(jian)應表(biao)(biao)示(shi)(shi)口徑和等級（或形式）。

  ⑥. 換熱器或臥式罐上(shang)的放(fang)空和排(pai)凈不需表示。

  ⑦. 泵上的儀表排(pai)凈及(ji)放空不(bu)需表示。

  ⑧. 管(guan)口(kou)的管(guan)口(kou)號(hao)或管(guan)口(kou)名(ming)稱應表示(shi)，與管(guan)道相連的管(guan)口(kou)要再圖上標注(zhu)角(jiao)度和管(guan)口(kou)表上未表示(shi)的尺寸。

  ⑨. 平面圖(tu)上可不(bu)表示平臺欄桿。

  ⑩. 如果平臺位置距(ju)管口(kou)太近，管口(kou)表示(shi)不(bu)清(qing)楚，這(zhe)時(shi)應加(jia)一斷面圖。

  ?. 平臺及樓面的(de)標(biao)高應表示。

  ?. 設備位號應表示，且盡量沿中心線標注(zhu)。

  ?. 當平面(mian)圖上(shang)只(zhi)表示設備(bei)的(de)(de)一個斷面(mian)時，其標高應(ying)表示出在(zai)該平面(mian)圖上(shang)所表示的(de)(de)此設備(bei)的(de)(de)范圍。

  ?. 臥式換熱(re)器或儲(chu)罐安裝高度應在(zai)圖中表示。

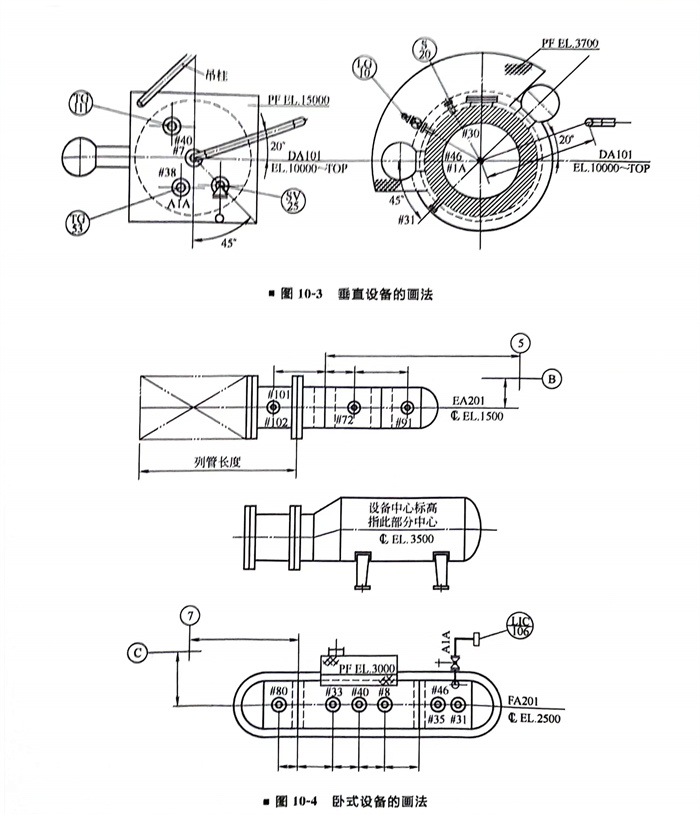

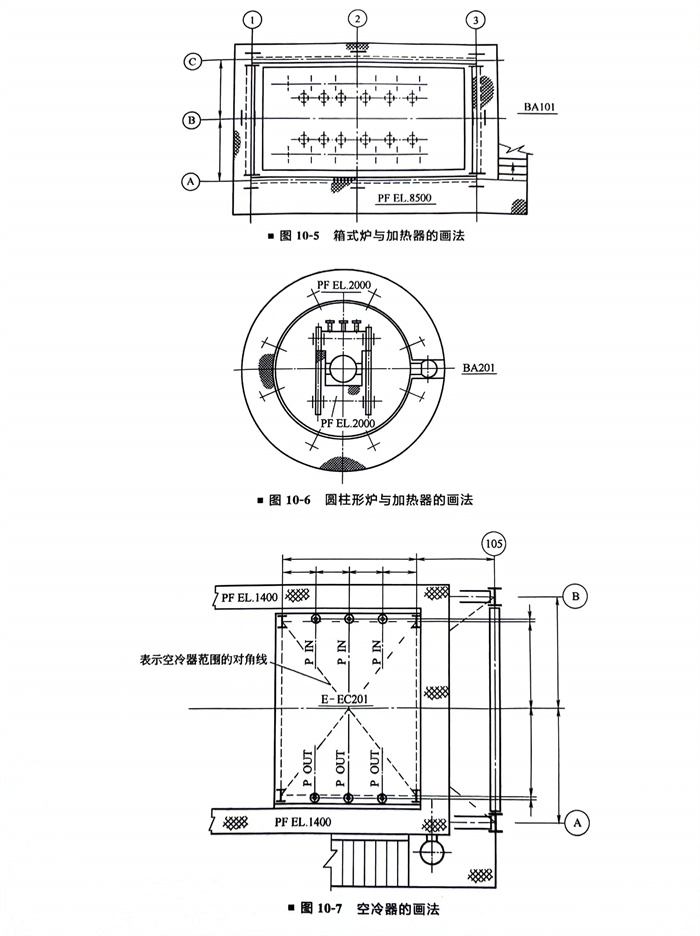

  ?. 管道(dao)布置平面圖設備(bei)的(de)畫法實(shi)例如(ru)圖10-3～圖10-7所(suo)示。
