①. 管道布置平面圖應按比例繪制(zhi)。

  ②. 畫出裝置(zhi)區內所有的(de)(de)建(jian)、構筑物(wu)，表(biao)示(shi)出梁柱、門、窗、墻、平臺、梯子、斜撐、欄桿、吊車軌(gui)、設備(bei)機泵的(de)(de)基礎、圍堰等的(de)(de)位置(zhi)及大小(xiao)。建(jian)、構筑物(wu)的(de)(de)縱橫向軸線(xian)最好按整個裝置(zhi)統一編號。

  ③. 畫出裝置(zhi)區內所有的(de)設(she)備(bei)(bei)機(ji)泵并定位，對于復雜的(de)大型(xing)機(ji)泵最(zui)好(hao)畫出其大致的(de)輪廓外形，設(she)備(bei)(bei)的(de)管(guan)口應以(yi)雙線表(biao)示。為(wei)了便于判斷(duan)管(guan)道布置(zhi)圖和平(ping)臺(tai)梯(ti)子的(de)位置(zhi)是否(fou)合理，最(zui)好(hao)將設(she)備(bei)(bei)的(de)儀表(biao)管(guan)口、塔頂吊柱、設(she)備(bei)(bei)上的(de)附屬裝置(zhi)（如攪(jiao)拌裝置(zhi)、加料裝置(zhi)等）畫出。

  ④. 畫出(chu)裝置(zhi)(zhi)區內所(suo)有的(de)管(guan)道(dao)(dao)走向及其(qi)所(suo)有組成件(jian)（包括焊接(jie)在管(guan)道(dao)(dao)上(shang)的(de)所(suo)有儀表元件(jian)）的(de)位置(zhi)(zhi)，表示出(chu)組裝焊縫的(de)位置(zhi)(zhi)。伴熱管(guan)只畫出(chu)伴熱蒸(zheng)汽分配站和凝(ning)結水收集站（如果項目有要求，則可以(yi)在管(guan)道(dao)(dao)布置(zhi)(zhi)平面圖上(shang)和軸測圖上(shang)表示出(chu)伴熱管(guan)的(de)走向和起(qi)止點）。大(da)(da)型復雜的(de)特殊(shu)閥門宜畫出(chu)其(qi)大(da)(da)致輪廓外(wai)形(xing)。

  ⑤. 畫出就地安裝的儀表箱(xiang)，但不需(xu)要(yao)標注定位尺(chi)寸。

  ⑥. 標(biao)注(zhu)出(chu)管(guan)線號（管(guan)線號一般包括管(guan)徑、介質(zhi)類(lei)別、材(cai)料選用等級、管(guan)道編號、隔熱、伴(ban)熱等信息）、坡度、流向等。這些標(biao)注(zhu)應整齊有序(xu)，適當集中，便于查找。

  ⑦. 若平(ping)面圖太復雜，可將圖紙(zhi)分層(ceng)，分別畫出。

    a. 當塔與管廊連(lian)接時，塔和管廊應表示在同一張圖上。

    b. 當設備(bei)(bei)布置在管廊下時，應將設備(bei)(bei)與管廊分開表示在不同的平面圖上。

    c. 大型(xing)壓縮機(ji)除(chu)主管外(wai)，有許多小口徑(jing)管道(dao)（油管、排放管等），這時，應將這些小口徑(jing)管道(dao)另外(wai)出圖(tu)。

    d. 人工(gong)操(cao)作(zuo)的管道部件應與其操(cao)作(zuo)平(ping)臺一起表(biao)示(shi)。

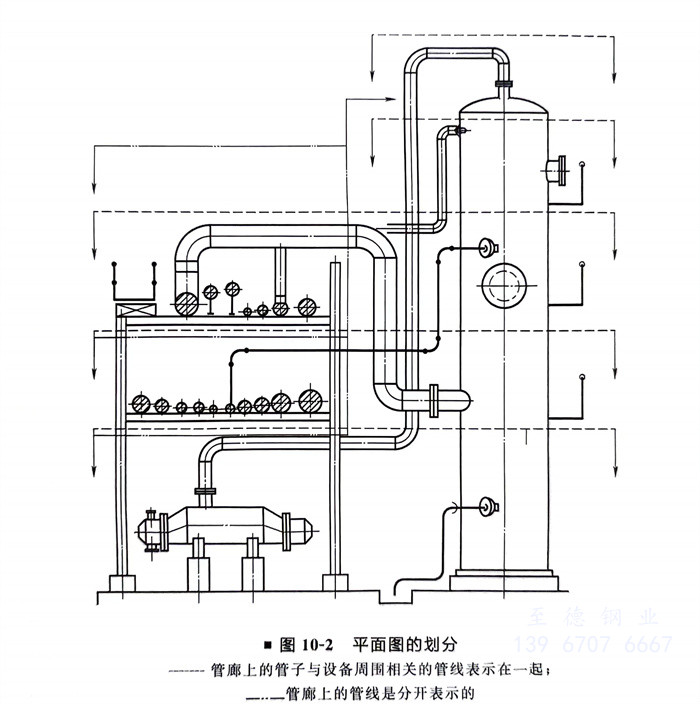

      圖10-2所(suo)示為(wei)平面圖的(de)劃分。

  ⑧. 管道(dao)布置平面圖上其(qi)他(ta)內(nei)容（北向標(biao)(biao)(biao)、管口方位表、標(biao)(biao)(biao)題欄、說明、文字的(de)(de)大小、線(xian)形(xing)等），應(ying)根據(ju)所(suo)在(zai)壓力管道(dao)行(xing)業的(de)(de)制圖標(biao)(biao)(biao)準(zhun)規范或者所(suo)在(zai)單位的(de)(de)工程標(biao)(biao)(biao)準(zhun)統一規范。
