裝置(zhi)設(she)(she)備布(bu)置(zhi)圖的(de)圖例可(ke)以參考SH/T 3052《石油化工(gong)配(pei)管(guan)工(gong)程(cheng)設(she)(she)計圖例》。在此僅列出一(yi)些(xie)常(chang)用(yong)圖例供參考。對(dui)于(yu)管(guan)道(dao)布(bu)置(zhi)圖，可(ke)根據實際需要派(pai)生。在繪(hui)制設(she)(she)備布(bu)置(zhi)圖時，應按設(she)(she)備的(de)實際外(wai)形輪廓線繪(hui)制。

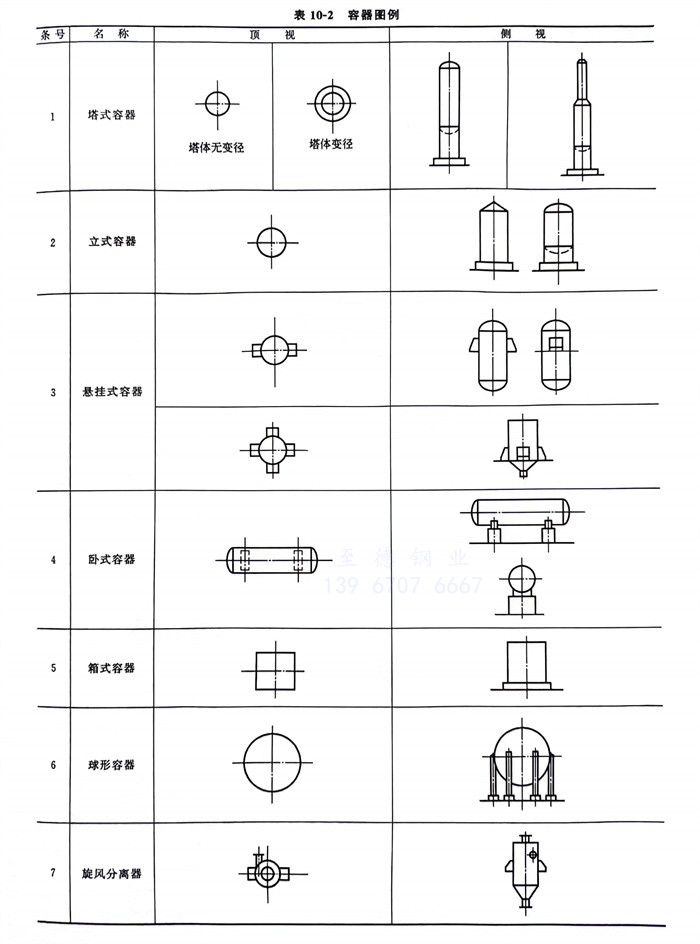

①. 容器（表10-2）。

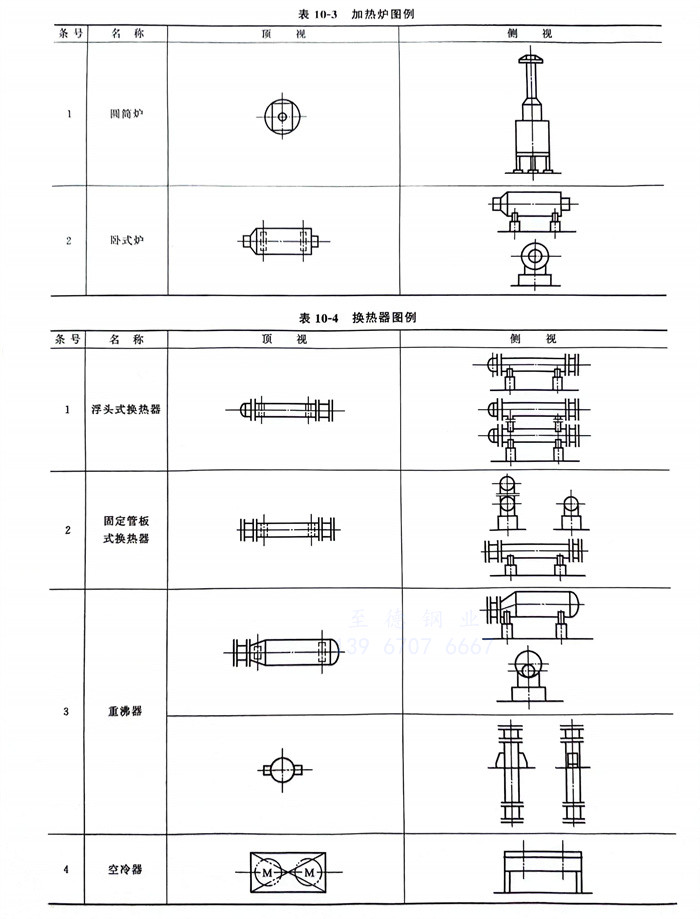

②. 加熱爐（表10-3）。
③. 換熱器(qi)（表10-4）。

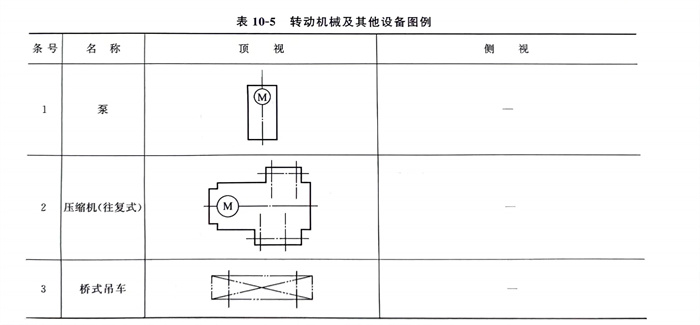

④. 轉動機械及其(qi)他（表10-5）。
