工程實例一

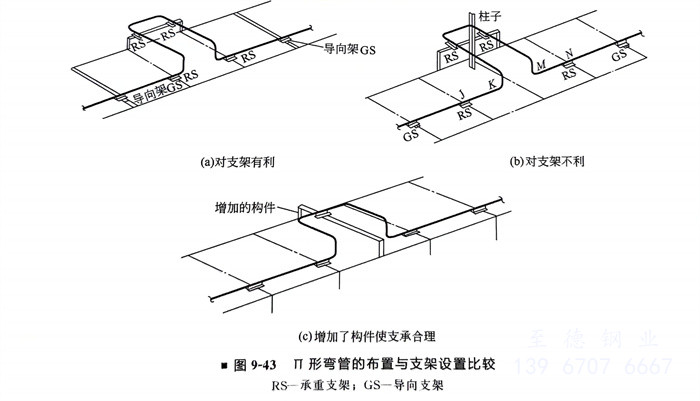

  Ⅱ形彎管的(de)(de)布(bu)置(zhi)與(yu)支架設(she)置(zhi)的(de)(de)比較（圖9-43）

  圖(tu)9-43（a）優(you)于圖(tu)9-43（b），因(yin)在(zai)圖(tu)9-43（b）中JK及(ji)MN管段太長(chang)，管道易下垂(chui)。

工(gong)程實例二

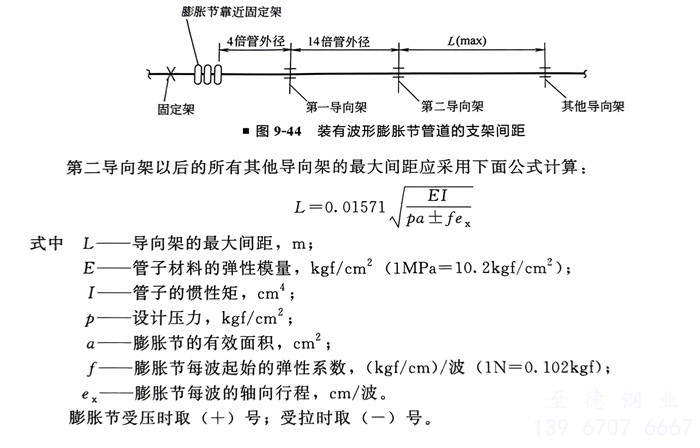

  裝(zhuang)有波形膨(peng)脹節管道的支架間距（圖(tu)9-44）

  根據(ju)美國膨脹節制造商協會EJMA的標準，裝有波形膨脹節的管(guan)道(dao)，支架的設置(zhi)應按圖9-44所示。

工程實例三

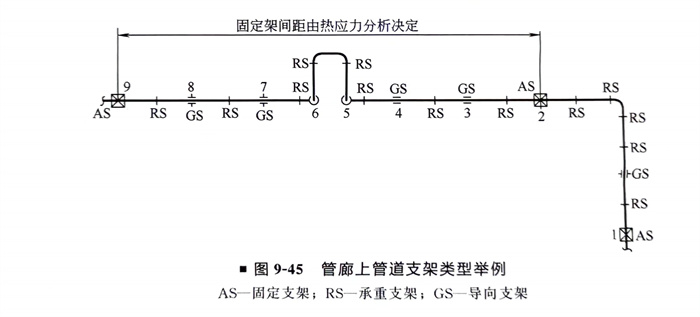

  管廊上管道(dao)的支(zhi)架（圖9-45）

   ①. 管(guan)廊上管(guan)道支(zhi)(zhi)(zhi)架的(de)間(jian)(jian)距，受到(dao)管(guan)廊結構的(de)梁及柱(zhu)間(jian)(jian)距的(de)限制。小管(guan)道支(zhi)(zhi)(zhi)架間(jian)(jian)距一般為3m，大管(guan)道支(zhi)(zhi)(zhi)架間(jian)(jian)距為6m。對(dui)于(yu)小管(guan)道的(de)最大允許支(zhi)(zhi)(zhi)架間(jian)(jian)距小于(yu)3m時(shi)，最好利用大管(guan)支(zhi)(zhi)(zhi)承小管(guan)，或在管(guan)廊的(de)梁兩側(ce)另增加懸臂梁。對(dui)于(yu)大直徑管(guan)道只(zhi)需在主梁上支(zhi)(zhi)(zhi)承就夠了。

   ②. 設(she)固定(ding)(ding)架的注(zhu)意(yi)點：一般應(ying)在柱(zhu)子軸(zhou)線的主(zhu)梁上(shang)設(she)置，不要(yao)設(she)在次梁上(shang)；盡(jin)量不要(yao)使(shi)固定(ding)(ding)架兩(liang)側的推力相(xiang)差過(guo)大。

   ③. 設有Ⅱ形膨脹彎時，圖9-45中(zhong)4～5點(dian)及(ji)6～7點(dian)的距離(li)要適當，可按柔性(xing)分(fen)析決(jue)定(ding)（一般可按40倍公稱(cheng)直徑(jing)考慮），同時考慮管(guan)道的橫(heng)向位移不至于太大，此外1～2點(dian)之間的管(guan)道應有充分(fen)的柔性(xing)。

工程實例四

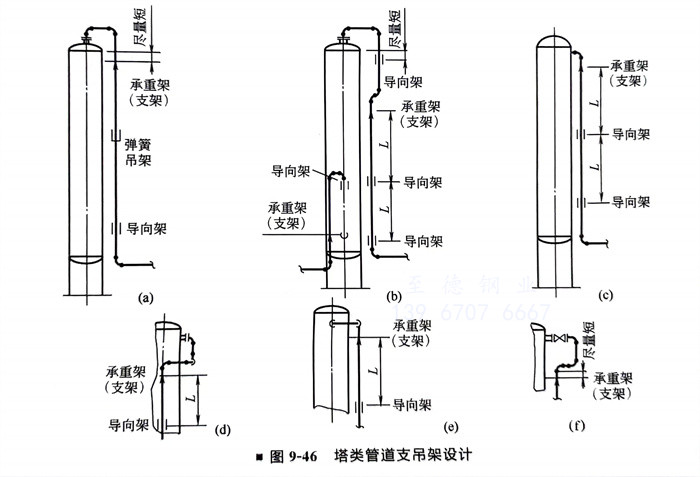

  塔類管道(dao)的支吊架設計（圖(tu)9-46）
