可(ke)變(bian)彈(dan)(dan)簧支(zhi)吊架的核心部件是一個被(bei)控制的圓柱彈(dan)(dan)簧，當(dang)被(bei)支(zhi)承管(guan)道發生豎(shu)向(xiang)位(wei)移時，會帶(dai)動圓柱彈(dan)(dan)簧的控制板(ban)使(shi)彈(dan)(dan)簧被(bei)壓縮或被(bei)拉長。

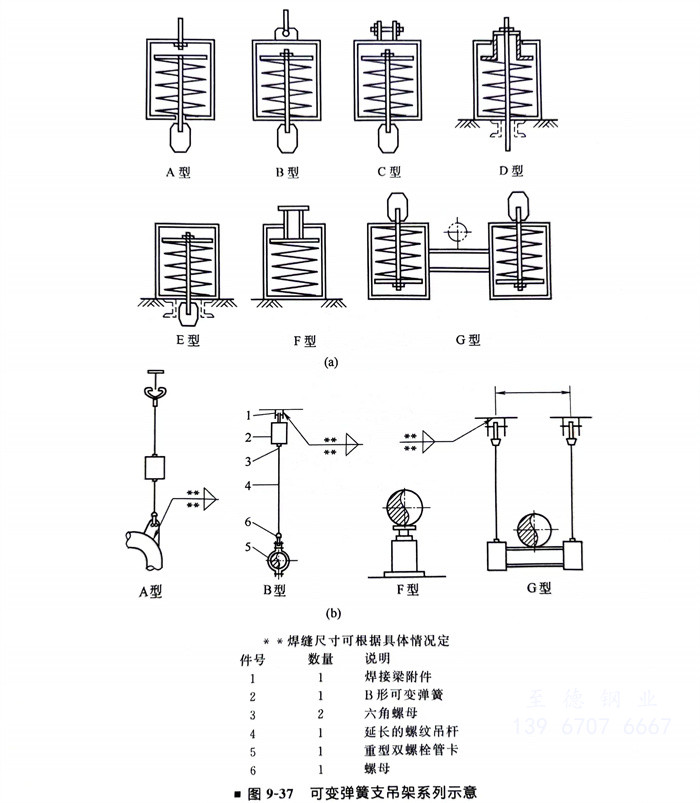

國家標準GB 10182共給出了A、B、C、D、E、F、G七種標準形式(shi)，與HG/T 20644標準是一致(zhi)的，如圖(tu)9-37所示：A型(xing)為(wei)(wei)上螺(luo)紋懸吊(diao)(diao)型(xing)；B型(xing)為(wei)(wei)單(dan)耳(er)懸吊(diao)(diao)型(xing)；C型(xing)為(wei)(wei)雙耳(er)懸吊(diao)(diao)型(xing)；D型(xing)為(wei)(wei)上調節(jie)擱置型(xing)；E型(xing)為(wei)(wei)下(xia)調節(jie)擱置型(xing)；F型(xing)為(wei)(wei)支承(cheng)擱置型(xing)；G型(xing)為(wei)(wei)并(bing)聯懸吊(diao)(diao)型(xing)。它(ta)們的適(shi)用情況分述如下(xia)。
A、B、C三(san)種形式均為(wei)懸吊(diao)(diao)型可變彈簧(huang)吊(diao)(diao)架，上(shang)端(duan)通過吊(diao)(diao)桿(gan)與生根部件相(xiang)連(lian)，下(xia)端(duan)則通過可調螺母和吊(diao)(diao)桿(gan)與附(fu)管部件相(xiang)連(lian)。三(san)者所不(bu)同(tong)的(de)是上(shang)端(duan)與吊(diao)(diao)桿(gan)的(de)連(lian)接(jie)方(fang)式不(bu)同(tong)。
D型(xing)(xing)和(he)E型(xing)(xing)為(wei)擱(ge)置型(xing)(xing)可變彈(dan)簧吊架(jia)，即(ji)其底(di)座擱(ge)置于支承梁或平(ping)臺梁的上面，下(xia)端則通(tong)過可調(diao)螺母和(he)吊桿與附(fu)管部(bu)件相連。與A、B、C三(san)種形式相比(bi)(bi)，D型(xing)(xing)、E型(xing)(xing)更容易使操作人員接(jie)近，以(yi)便從彈(dan)簧支吊架(jia)的刻度(du)指(zhi)示板上了解(jie)支承點的位移(yi)情況，并與計算(suan)值進行(xing)對(dui)比(bi)(bi)。D型(xing)(xing)和(he)E型(xing)(xing)僅僅是(shi)吊桿與彈(dan)簧連接(jie)的方(fang)式不同，前者(zhe)便于隨(sui)時調(diao)節(jie)彈(dan)簧荷載，而后者(zhe)則對(dui)防止雨水(shui)進入(ru)彈(dan)簧支架(jia)有利(li)。
F型為(wei)支(zhi)(zhi)(zhi)托型可變(bian)(bian)彈(dan)簧支(zhi)(zhi)(zhi)架，它(ta)與前面幾種吊架形(xing)式相比剛(gang)性較大，但當管道在支(zhi)(zhi)(zhi)承(cheng)點(dian)同(tong)時有橫(heng)向位移時，會因摩(mo)擦力的作用使它(ta)發生(sheng)(sheng)傾斜(xie)甚(shen)至(zhi)失(shi)穩(wen)。為(wei)此，一些生(sheng)(sheng)產廠則(ze)開發出了帶滾(gun)輪的支(zhi)(zhi)(zhi)托型可變(bian)(bian)彈(dan)簧支(zhi)(zhi)(zhi)架，當管子在支(zhi)(zhi)(zhi)承(cheng)點(dian)的橫(heng)向位移大于(yu)6mm時，應(ying)考慮選(xuan)用帶滾(gun)輪的支(zhi)(zhi)(zhi)托型可變(bian)(bian)彈(dan)簧支(zhi)(zhi)(zhi)架。
G型(xing)為并聯(lian)懸吊(diao)型(xing)可變彈(dan)簧吊(diao)架，它常用于生根(gen)條件不太合適(shi)，或彈(dan)簧承載(zai)過大(da)而需要并聯(lian)設置(zhi)時(shi)。當然(ran)，選(xuan)用A～E中任何(he)一(yi)種的兩個可變彈(dan)簧支吊(diao)架并聯(lian)也可以，應視方便(bian)而定。
可變彈簧(huang)支(zhi)吊(diao)架標(biao)準系(xi)列中都給(gei)出了它們(men)的對應關系(xi)數據表，選(xuan)用時查(cha)表即可。
當管系中某點的垂(chui)直位移量較(jiao)(jiao)大(da)時，從標(biao)準(zhun)(zhun)彈簧(huang)(huang)(huang)支(zhi)吊架表中可能已(yi)選不(bu)(bu)到(dao)合適的彈簧(huang)(huang)(huang)支(zhi)吊架，即要么(me)找不(bu)(bu)到(dao)最大(da)工作(zuo)位移能滿(man)足荷(he)載(zai)要求(qiu)的標(biao)準(zhun)(zhun)系列，要么(me)因(yin)剛度(du)較(jiao)(jiao)大(da)而使荷(he)載(zai)變(bian)化率超出標(biao)準(zhun)(zhun)要求(qiu)，此時可考(kao)慮采用串聯(lian)可變(bian)彈簧(huang)(huang)(huang)支(zhi)吊架。如(ru)果彈簧(huang)(huang)(huang)支(zhi)吊點的垂(chui)直位移比較(jiao)(jiao)大(da)，選用兩個可變(bian)彈簧(huang)(huang)(huang)串聯(lian)仍不(bu)(bu)能滿(man)足要求(qiu)時，可以串聯(lian)更多的可變(bian)彈簧(huang)(huang)(huang)，但此時應考(kao)慮是否(fou)改用恒力彈簧(huang)(huang)(huang)更合適。
當管(guan)道支(zhi)承(cheng)點(dian)的荷載超出標準可變彈(dan)簧支(zhi)吊架(jia)的最大允許荷載時，或者受(shou)支(zhi)承(cheng)條(tiao)件(jian)（如(ru)豎(shu)管(guan)支(zhi)承(cheng)）、生根(gen)條(tiao)件(jian)等限制(zhi)不宜(yi)采用單個可變彈(dan)簧支(zhi)吊架(jia)進(jin)行支(zhi)承(cheng)時，可選用兩(liang)個或兩(liang)個以上的可變彈(dan)簧支(zhi)吊架(jia)并聯(lian)支(zhi)承(cheng)。
可(ke)(ke)變彈(dan)簧(huang)(huang)(huang)支吊架串(chuan)聯安裝時(shi)，應(ying)(ying)選用最大荷載相同的(de)彈(dan)簧(huang)(huang)(huang)，每個(ge)(ge)彈(dan)簧(huang)(huang)(huang)的(de)壓縮量應(ying)(ying)按其工作位移范圍(wei)比例(li)進行分(fen)配。可(ke)(ke)變彈(dan)簧(huang)(huang)(huang)支吊架并聯安裝時(shi)，應(ying)(ying)選用同一型號(hao)的(de)彈(dan)簧(huang)(huang)(huang)，每個(ge)(ge)彈(dan)簧(huang)(huang)(huang)承受的(de)荷載應(ying)(ying)按并聯彈(dan)簧(huang)(huang)(huang)個(ge)(ge)數平均分(fen)配。
