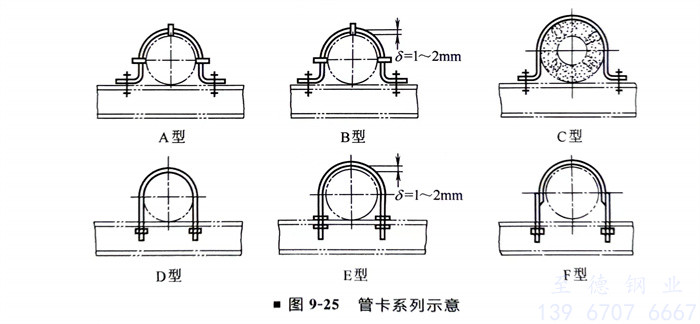

管卡是一(yi)種應用(yong)比較廣泛(fan)的支(zhi)架(jia)形(xing)式，它常(chang)(chang)與梁柱或(huo)其他(ta)支(zhi)架(jia)（如(ru)懸臂支(zhi)架(jia)等）配合使用(yong)，用(yong)于(yu)非隔熱(re)管道(dao)(dao)，也可(ke)用(yong)于(yu)保(bao)冷管道(dao)(dao)。一(yi)般(ban)由扁鋼(gang)或(huo)圓鋼(gang)制作。常(chang)(chang)用(yong)的管卡形(xing)式如(ru)圖9-25所示(shi)。

  圖9-25中(zhong)共給出了A、B、C、D、E、F六(liu)種(zhong)管卡，其應用情況分述如下：

  A型管卡(ka)常配(pei)有(you)支(zhi)(zhi)耳(er)板，當它(ta)們與(yu)(yu)懸臂(bei)支(zhi)(zhi)架配(pei)合用(yong)于豎(shu)管時，可起承(cheng)(cheng)重(zhong)作用(yong)，當它(ta)們與(yu)(yu)水平梁(liang)配(pei)合用(yong)于水平管時，可起止推作用(yong)。該管卡(ka)的承(cheng)(cheng)載能(neng)力(li)取決于扁(bian)鋼的寬度、螺栓的數(shu)量、支(zhi)(zhi)耳(er)板的大小和數(shu)量，一般情況它(ta)適用(yong)于DN80～350的光管承(cheng)(cheng)重(zhong)或止推。

  B型(xing)管卡既(ji)可(ke)(ke)與懸臂支架配(pei)合，又可(ke)(ke)與水平支承(cheng)梁配(pei)合，用于DN80～350光管（豎直或(huo)水平）的導向(xiang)。

  C型管(guan)卡專用于保(bao)冷(leng)管(guan)道的承(cheng)重(zhong)和導向(xiang)。當它用于豎(shu)直(zhi)管(guan)子(zi)的承(cheng)重(zhong)時，限用于DN50以(yi)下的管(guan)子(zi)，當管(guan)子(zi)直(zhi)徑(jing)較(jiao)大時，應輔以(yi)其他承(cheng)重(zhong)支架。

  D型和(he)E型管卡均(jun)用圓鋼做支(zhi)架(jia)零部件，形式(shi)較(jiao)簡單。又由于它沿管子切(qie)向拉(la)緊，可獲(huo)得較(jiao)大的(de)(de)卡緊力，故不大于DN50的(de)(de)豎直光管常以D型管卡進行承(cheng)重(zhong)。E型常用于DN15～150的(de)(de)豎直或(huo)水(shui)平光管的(de)(de)導向，此時它的(de)(de)固(gu)定螺母為(wei)生根件，上下各一個，便(bian)于保(bao)證導向間(jian)隙。

  F型(xing)管(guan)(guan)(guan)卡(ka)(ka)(ka)常又稱防(fang)振管(guan)(guan)(guan)卡(ka)(ka)(ka)，用(yong)于有(you)機(ji)械振動的(de)管(guan)(guan)(guan)道。該支架用(yong)扁(bian)鋼做卡(ka)(ka)(ka)箍零部(bu)件以(yi)增大(da)其受力(li)面積，而以(yi)螺栓切向拉緊(jin)有(you)利于增加支架的(de)卡(ka)(ka)(ka)緊(jin)力(li)，管(guan)(guan)(guan)卡(ka)(ka)(ka)與管(guan)(guan)(guan)子之間墊若干石棉塊，既便(bian)于增加振動阻(zu)尼，又使管(guan)(guan)(guan)子能夠有(you)少量的(de)軸向位(wei)移，固定螺母(mu)為雙螺母(mu)，以(yi)防(fang)止(zhi)因(yin)振動而脫落。
