一、由于設備布置或其他因素使管道系(xi)統(tong)的幾何形狀受到限制，補償(chang)能(neng)力不能(neng)滿(man)足要求(qiu)時，應在管道系(xi)統(tong)的適當(dang)位置安裝補償(chang)器(qi)。
根據補償(chang)器(qi)(qi)(qi)(qi)的形(xing)成可以(yi)將其分為兩類：一類是由于工藝需要在(zai)布(bu)置(zhi)管(guan)道時自(zi)然形(xing)成的彎(wan)曲管(guan)段(duan)，稱為自(zi)然補償(chang)器(qi)(qi)(qi)(qi)，如(ru)L形(xing)補償(chang)器(qi)(qi)(qi)(qi)、Z形(xing)補償(chang)器(qi)(qi)(qi)(qi)（圖(tu)9-9）、II形(xing)補償(chang)器(qi)(qi)(qi)(qi)（圖(tu)9-10、圖(tu)9-11）；另一類是專門設(she)置(zhi)用于吸收管(guan)道熱膨脹的彎(wan)曲管(guan)段(duan)或伸(shen)縮裝置(zhi)，稱為人工補償(chang)器(qi)(qi)(qi)(qi)，如(ru)波紋(wen)式(shi)補償(chang)器(qi)(qi)(qi)(qi)、填料函式(shi)補償(chang)器(qi)(qi)(qi)(qi)等。

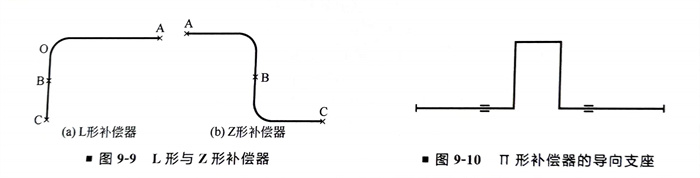

如自然補償的形式為L形，則需考慮其(qi)中較短管(guan)［圖(tu)9-9（a）中OB管(guan)段(duan)］是否有(you)足夠的吸收管(guan)系(xi)熱膨脹的能(neng)力，如OB管(guan)段(duan)的長度(du)不(bu)夠，則應加長至C或重(zhong)新考慮管(guan)線布(bu)置，以免發生管(guan)系(xi)因彎曲過度(du)而破壞(huai)。
如(ru)自然補償的形(xing)式為(wei)(wei)Z形(xing)，則不應在(zai)Z形(xing)管道中B處［圖9-9（b）］加以固(gu)(gu)定使之成(cheng)為(wei)(wei)兩個L形(xing)（AB和AC），即只需在(zai)兩端（A、C）加以固(gu)(gu)定保持Z形(xing)。
管道在(zai)自(zi)然(ran)補償時(shi)如選用立體(ti)形方式，則較(jiao)平面形的補償效果更好(hao)。
二、補償器(qi)的選用(yong)和布置(zhi)規定(ding)如下。
a. Ⅱ形(xing)補償(chang)(chang)器結構(gou)簡單、運行(xing)可靠、投資少(shao)，應優先選用。Ⅱ形(xing)補償(chang)(chang)器宜設置在(zai)兩(liang)固定點中部，為防(fang)止管道橫向(xiang)位移過大，應在(zai)Ⅱ形(xing)補償(chang)(chang)器兩(liang)側設置導向(xiang)架。導向(xiang)支座與Ⅱ形(xing)補償(chang)(chang)器管端的距離一般(ban)取管徑的30～40倍(bei)。
b. Ⅱ形(xing)補償器與固(gu)定點的(de)距(ju)離不宜(yi)小于兩固(gu)定點間距(ju)的(de)1/3。
c. 管(guan)道布置受限制(zhi)(zhi)時，在設計壓力(li)和輸送(song)介質允許的(de)情況下可選(xuan)用金屬(shu)波紋管(guan)補(bu)償器。波形式(shi)補(bu)償器補(bu)償能力(li)大、占地小，但(dan)制(zhi)(zhi)造較為復雜，價(jia)格高，適用于(yu)低壓大直徑管(guan)道。
波紋式補(bu)償(chang)器(qi)是用(yong)3～4mm厚的(de)(de)金(jin)屬薄片制(zhi)成的(de)(de)，它利用(yong)金(jin)屬本身(shen)的(de)(de)彈(dan)性(xing)伸縮來吸收管(guan)線的(de)(de)熱膨脹(zhang)，每(mei)個(ge)波紋可吸收5～15mm的(de)(de)膨脹(zhang)量。它的(de)(de)優(you)點是體積小、結(jie)構嚴密。但是為了防止補(bu)償(chang)器(qi)本身(shen)產生縱向彎(wan)曲，補(bu)償(chang)器(qi)不能做得(de)太長，每(mei)個(ge)補(bu)償(chang)器(qi)的(de)(de)波紋總數一般不得(de)超過(guo)6個(ge)。這(zhe)使補(bu)償(chang)器(qi)的(de)(de)補(bu)償(chang)能力受到限(xian)制(zhi)。這(zhe)類補(bu)償(chang)器(qi)僅用(yong)在內壓小于0.7MPa的(de)(de)管(guan)道上。
d. 布置無約束金(jin)屬波紋管補償器應符合(he)下列要求。
1. 兩個固(gu)定支座間僅能布置一個補償(chang)器。
2. 固定支座(zuo)必須具有足夠的強(qiang)度，以(yi)承(cheng)受內壓推力(li)的作用。
3. 對(dui)管道必須進(jin)行嚴(yan)格保護，尤其是靠近(jin)補償(chang)器的(de)(de)部位應設置導向架(jia)(jia)，第一個導向支架(jia)(jia)與補償(chang)器的(de)(de)距離應小于(yu)或(huo)等于(yu)4倍公稱直徑(jing)，第二個導向支架(jia)(jia)與第一個導向支架(jia)(jia)的(de)(de)距離應小于(yu)或(huo)等于(yu)14倍公稱直徑(jing)，以防止(zhi)管道有(you)彎曲和(he)徑(jing)向偏移造成補償(chang)器的(de)(de)破壞(huai)。
e. 布置帶約(yue)束的金(jin)屬波紋管補償器應符合(he)應力計(ji)算(suan)的要求。
f. 套管(guan)式、球形補償器因填(tian)料容易松弛、發(fa)生(sheng)泄漏，對(dui)可(ke)燃介質(zhi)管(guan)道和有毒介質(zhi)管(guan)道嚴禁選用(yong)（采(cai)用(yong)自然沉降地基的儲罐，存(cun)在后(hou)期的沉降量(liang)，其管(guan)應采(cai)用(yong)金屬軟管(guan)）。
③. 儲罐前的(de)管道當地震烈度大(da)于或(huo)等(deng)于7度、有不(bu)均勻沉陷，且公(gong)稱直(zhi)徑大(da)于或(huo)等(deng)于150mm時，應設置儲罐抗震用金屬軟(ruan)管。金屬軟(ruan)管的(de)直(zhi)徑不(bu)應小于儲罐進出口的(de)直(zhi)徑。金屬軟(ruan)管應布(bu)置在靠近(jin)儲罐壁的(de)第一道閥門(men)和第二道閥門(men)之間。
