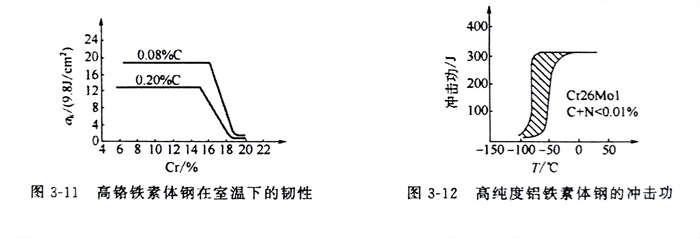

鐵素體鋼焊接時的主要問題之一，是近縫區晶粒急劇長大而引起的脆化。鐵素體(ti)鋼(gang)加熱時沒有相轉變發生，這種晶粒粗化現象也不可能通過熱處理來改善，因而會造成明顯脆化的后果。同時由于高鉻鐵素體鋼室溫下韌性很低（見圖3-11），很容易在接頭上產生裂紋。
高純度的(de)(de)高鉻鐵(tie)素體鋼有(you)優秀的(de)(de)耐應(ying)力腐蝕開裂(lie)性(xing)(xing)能，而且純度提高后缺口敏感性(xing)(xing)并不很(hen)大，室溫及低溫下(xia)的(de)(de)韌性(xing)(xing)顯(xian)(xian)著提高，如圖3-12所示(shi)。因(yin)而焊(han)接(jie)時的(de)(de)裂(lie)紋傾向可(ke)顯(xian)(xian)著降低。可(ke)見，盡量限制鋼和焊(han)縫中的(de)(de)碳(tan)、氮(dan)等雜質含量，可(ke)以顯(xian)(xian)著改善可(ke)焊(han)性(xing)(xing)。
