應力腐蝕發生首先要有拉伸應力的作用，尤其是焊接結構的焊接應力的作用更不能忽視。奧氏體不銹鋼管的熱物理性能導熱性差，線脹系數大，在相同的焊接條件下，焊接殘余應力較大。因此應盡量降低工作應力、熱應力、裝配應力和焊接殘余應力等。

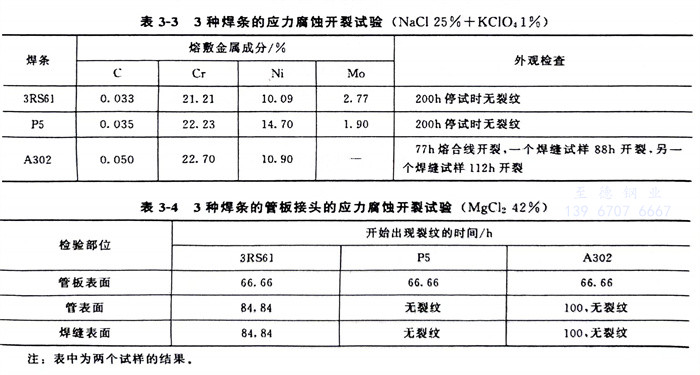

另外，為了防止應力腐蝕開裂(lie)，應合理調整焊縫成分。有些資料研究表明：對于同一母材雙(shuang)相不銹鋼 00Cr18Ni5Mo3Si2，采用3種不同成分的焊條焊接，在兩種不同的腐蝕介質中的應力腐蝕開裂性能并不同，如表3-3和表3-4所示。
另(ling)外(wai)，焊縫為γ＋δ雙相(xiang)組織，在氯(lv)化物介(jie)質中(zhong)抗腐蝕能(neng)力(li)(li)并不(bu)亞于雙相(xiang)不(bu)銹鋼管。所以(yi)Cr-Ni奧氏體(ti)不(bu)銹鋼中(zhong)含有(you)δ相(xiang)時，在氯(lv)化物介(jie)質中(zhong)是有(you)利的(de)，可降低應力(li)(li)腐蝕開裂傾向。
