不(bu)銹鋼氣(qi)(qi)體(ti)(ti)保(bao)護(hu)焊(han)(han)有惰(duo)性(xing)(xing)(xing)氣(qi)(qi)體(ti)(ti)保(bao)護(hu)焊(han)(han)和(he)活化性(xing)(xing)(xing)（又稱(cheng)氧(yang)化性(xing)(xing)(xing)）氣(qi)(qi)體(ti)(ti)保(bao)護(hu)焊(han)(han)兩種(zhong)。惰(duo)性(xing)(xing)(xing)氣(qi)(qi)體(ti)(ti)保(bao)護(hu)焊(han)(han)用氣(qi)(qi)體(ti)(ti)有氬(ya)(ya)、氦、氬(ya)(ya)-氨和(he)氬(ya)(ya)-氫混合氣(qi)(qi)體(ti)(ti)；活性(xing)(xing)(xing)氣(qi)(qi)體(ti)(ti)保(bao)護(hu)焊(han)(han)用氣(qi)(qi)體(ti)(ti)有氬(ya)(ya)、氧(yang)、氬(ya)(ya)二氧(yang)化碳和(he)氬(ya)(ya)-氧(yang)-二氧(yang)化碳等(deng)混合氣(qi)(qi)體(ti)(ti)。
一、氬(ya)氣（Ar）
氬(ya)氣(qi)是(shi)惰性氣(qi)體，為單原子氣(qi)體，它不與焊(han)(han)縫金(jin)屬(shu)起化(hua)(hua)學作用，密度比(bi)空氣(qi)大37％，使(shi)用時(shi)不易(yi)飄浮(fu)失散，所(suo)以是(shi)一種理想的(de)(de)保(bao)護(hu)氣(qi)體。氬(ya)氣(qi)的(de)(de)熱(re)(re)導率小(xiao)，高(gao)溫時(shi)不分解吸熱(re)(re)，電弧(hu)(hu)在(zai)(zai)氬(ya)氣(qi)中(zhong)燃燒(shao)時(shi)熱(re)(re)量(liang)損(sun)失少(shao)，電離熱(re)(re)低，故在(zai)(zai)各類氣(qi)體保(bao)護(hu)焊(han)(han)中(zhong)氬(ya)氣(qi)保(bao)護(hu)焊(han)(han)的(de)(de)電弧(hu)(hu)燃燒(shao)穩定(ding)性最好。特(te)別在(zai)(zai)熔化(hua)(hua)極氬(ya)弧(hu)(hu)焊(han)(han)時(shi)焊(han)(han)絲金(jin)屬(shu)很易(yi)呈穩定(ding)的(de)(de)軸向射流(liu)過渡，且飛濺小(xiao)。在(zai)(zai)熔化(hua)(hua)焊(han)(han)時(shi)得到廣泛的(de)(de)應用。
氬氣是分餾液態空氣的副產品，所以其中常含有一定數量的氧、氮、二氧化碳及水分，會直接影響焊縫質量。因此，對氬氣的純度有一定的要求，氬氣作為不銹鋼焊接(jie)的保護氣體時，其純度（體積分數）要大于或等于99.9％。

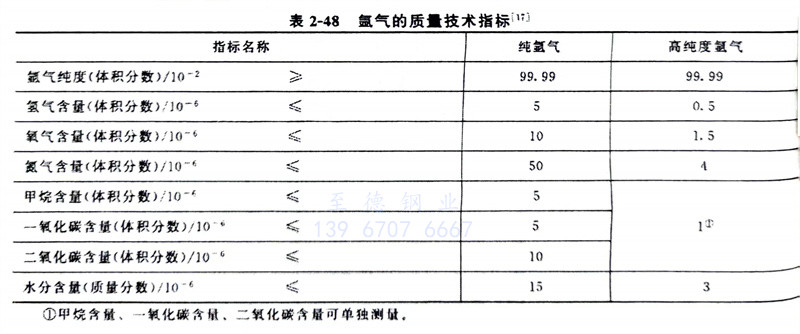

有關氬氣的質量(liang)技術(shu)指標，執行GB/T 4842-2006《氬》的規定(ding)，見(jian)表2-48。
二、氦(hai)氣
氦氣(qi)(qi)（He）與氬(ya)(ya)氣(qi)(qi)一(yi)樣，是一(yi)種(zhong)無(wu)色、無(wu)味(wei)的惰性氣(qi)(qi)體(ti)，不與其他元素組成(cheng)化(hua)合物，不溶(rong)于(yu)焊縫金(jin)屬(shu)，是一(yi)種(zhong)單原子氣(qi)(qi)體(ti)。與氬(ya)(ya)氣(qi)(qi)相比，性質有下列(lie)特點。
①. 在氬(ya)氣(qi)中容易(yi)引弧，電(dian)弧燃燒穩(wen)定而且柔和(he)，氦(hai)氣(qi)則較差。
②. 同樣(yang)的(de)電(dian)流(liu)(liu)和(he)弧(hu)(hu)長，氦的(de)電(dian)離勢高(gao)，氨(an)弧(hu)(hu)的(de)電(dian)壓明(ming)顯(xian)比氬(ya)弧(hu)(hu)高(gao)，所(suo)以氨(an)弧(hu)(hu)的(de)溫度高(gao)，發熱(re)大且集(ji)中(zhong)，這是氦弧(hu)(hu)焊(han)的(de)最大優點。同時氦的(de)熱(re)傳導系(xi)數大，有(you)利于向被焊(han)區輸熱(re)，所(suo)以在同等電(dian)流(liu)(liu)和(he)弧(hu)(hu)長條件下(xia)，鎢(wu)(wu)極(ji)氨(an)弧(hu)(hu)焊(han)的(de)焊(han)接速度可(ke)(ke)比鎢(wu)(wu)極(ji)氬(ya)弧(hu)(hu)焊(han)快30％～40％，且可(ke)(ke)獲得熔深(shen)較大的(de)窄(zhai)焊(han)縫，焊(han)接熱(re)影(ying)響區也明(ming)顯(xian)減小。
③. 氦氣(qi)的密度小，不易(yi)形成良(liang)好的保(bao)護罩，為(wei)了(le)獲得同樣的保(bao)護效果(guo)，氮氣(qi)流(liu)量必須(xu)比氬氣(qi)流(liu)量大2～3倍。

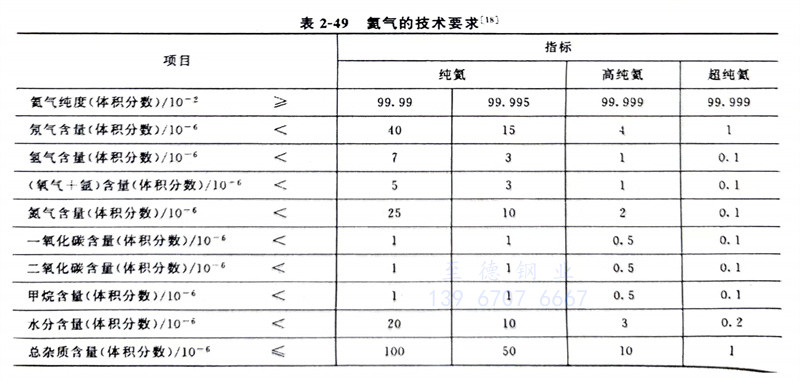

由于氦氣(qi)價格昂貴，所以應用受(shou)到限制。氦氣(qi)的技(ji)術要求見表2-49。
三、氬-氦混合(he)氣體
氬氣(qi)電弧穩定柔和，陰(yin)極清理作用好；氦(hai)氣(qi)電弧發熱量大且集中，有(you)較(jiao)大的(de)(de)熔深。采用氬-氦(hai)混(hun)合氣(qi)體可以取長補短。其(qi)混(hun)合氣(qi)體的(de)(de)體積分數通常(chang)為ψH。75％～80％＋ψAr25%~20%。
四(si)、氫氣
氫氣（H2）是無色無臭的可燃性氣體。氫的相對原子質量最小，可溶于水，導熱性能好，分解時吸收大量的分解熱。在氬氣保護焊時，加入適量氫，可增大母材金屬的輸入熱，提高電弧電壓，從而提高熱功率，增加熔透性且提高焊接速度和生產效率，同時還能防止焊縫產生咬邊和抑制CO氣孔的作用。氬-氫混合氣體的應用只限于焊接不銹鋼、鎳基合金，因為氫在一定含量范圍內對這些材料不會產生有害的冶金影響。常用的氣體成分是ψAr85％＋ψH215％，采用此混合保護氣焊接母材厚度為1.6mm以下的不銹鋼對接接頭時，焊接速度可比純氬保護氣快50％。

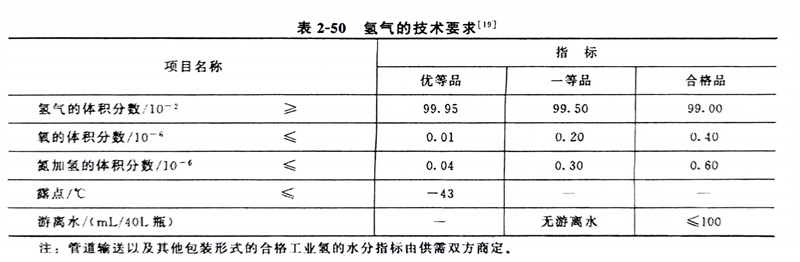

氫(qing)氣(qi)的技(ji)術(shu)要求見表2-50。
五、氬-氧-CO2三元混合氣體
焊接不銹鋼時，在氬氣中加入適量的氧和CO2氣體，可使保護氣體的氧化性增強，當焊絲采用噴射形式過渡到焊接熔池時，具有下列優點：可克服陰極漂移現象，使焊接電弧燃燒穩定；焊接過程中飛濺減少，焊縫成形良好，還可以減少咬邊現象，易實現單面焊背面成形的工藝。
六、二氧化碳（CO2）
二氧化碳是氧化性保護氣體，有固、液、氣三種狀態。工業用CO2都是液態，常溫下即可氣化，使用方便，經濟。一個容積為40L的標準鋼瓶即可裝入25kg的液態CO2（按容積的80％計），剩余約20％的空間則充滿氣化了的CO2。液態CO2中可溶解質量分數為0.05％的水，多余的水則成自由狀態沉于瓶底。這些水在焊接過程中隨CO2一起揮發并混入CO2氣體中，一起進入焊接區，成為主要的有害雜質，故焊前必須采取下列措施減少水分。
①. 將新灌氣瓶倒置2h，開啟(qi)閥門將沉(chen)積(ji)在(zai)下部的水(shui)排(pai)出(chu)（一般(ban)排(pai)2～3次(ci)，每次(ci)間隔約30min），放(fang)水(shui)結束后將氣瓶放(fang)正。
②. 使(shi)用前先放氣(qi)2～3min，因(yin)為(wei)上部的(de)氣(qi)體一般含有較(jiao)多的(de)空氣(qi)和(he)水分(fen)。
③. 在氣路中設置高壓干燥器和低壓干燥器，進一步減少CO2中的水分。一般用硅膠或脫水硫酸銅作干燥劑，吸水后可加熱烘去水后多次重復使用。

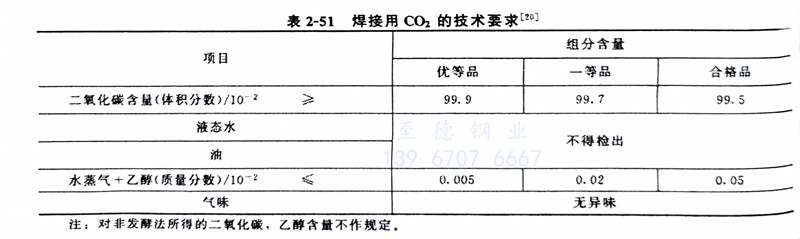

④. 當瓶中氣壓降低到0.2MPa以下時，不得再使用。焊接用CO2的技術要求見表2-51。
七、氧氣（O2）
氧在常溫狀態和大氣壓下，是無色無味的氣體。在標準狀態下，氧氣密度為1.43kg/m3，比空氣重（空氣密度為1.29kg/m3）。氧氣本身不能燃燒，是一種活潑的助燃氣體。高壓氧與油脂接觸會自燃，并可能爆炸。
氧(yang)氣(qi)常用作惰性氣(qi)體保護焊的附加(jia)氣(qi)體，但不超過(guo)(guo)混合氣(qi)體體積分數(shu)的2.0％。在熔化極氬氣(qi)保護焊時(shi)加(jia)入氧(yang)，可(ke)以細化熔滴，降低射流過(guo)(guo)渡(du)的臨界電(dian)(dian)流，克服電(dian)(dian)弧陰(yin)極斑點飄(piao)移，增加(jia)母材輸入熱(re)，從而(er)提(ti)高焊接速度。

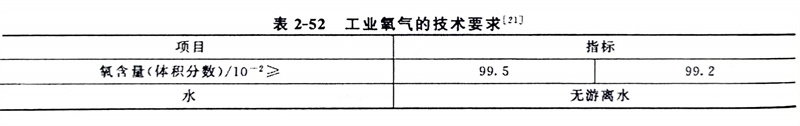

工業(ye)氧氣(qi)的技術要求見表2-52。
