馬氏體不銹鋼(gang)同鐵素體不銹(xiu)鋼(gang)和奧氏(shi)體(ti)不銹鋼的特性不同，馬氏體不銹鋼(gang)管加熱到臨界點以上，將遵循鐵碳合金相圖轉變為奧氏體，然后快速冷卻后將從奧氏體轉變成馬氏體，從而提高其強度、硬度、耐蝕性和抗氧化性。而且因為鋼中鉻含量高，淬透性好，回火時可以在較大范圍內調整其強度和韌性，因此馬氏體不(bu)銹(xiu)鋼可以作結構鋼用，也可以作工具鋼和模具鋼用。

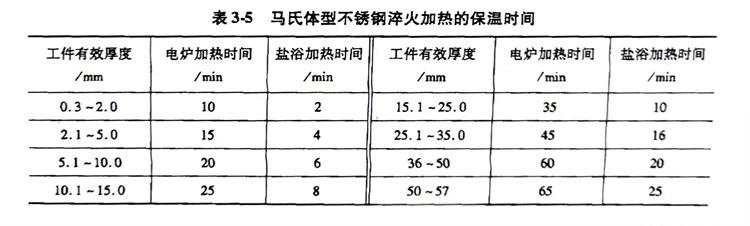

  馬(ma)(ma)(ma)氏(shi)體(ti)(ti)不銹鋼管的(de)(de)淬火(huo)(huo)加(jia)(jia)熱(re)溫(wen)(wen)度(du)(du)對淬火(huo)(huo)后鋼的(de)(de)硬度(du)(du)影響很大，一般來(lai)說隨加(jia)(jia)熱(re)溫(wen)(wen)度(du)(du)的(de)(de)升高(gao)硬度(du)(du)增加(jia)(jia)。淬火(huo)(huo)時(shi)，淬火(huo)(huo)加(jia)(jia)熱(re)溫(wen)(wen)度(du)(du)升到(dao)臨界(jie)(jie)點以上(shang)，使(shi)碳(tan)(tan)化(hua)(hua)物固溶到(dao)奧(ao)氏(shi)體(ti)(ti)中(zhong)。在(zai)升溫(wen)(wen)使(shi)碳(tan)(tan)化(hua)(hua)物固溶時(shi)，碳(tan)(tan)擴散速度(du)(du)較(jiao)慢，為得到(dao)均勻的(de)(de)奧(ao)氏(shi)體(ti)(ti)組(zu)織(zhi)，加(jia)(jia)熱(re)溫(wen)(wen)度(du)(du)一般要比臨界(jie)(jie)溫(wen)(wen)度(du)(du)高(gao)50℃以上(shang)，而且還必(bi)須有一定的(de)(de)保(bao)溫(wen)(wen)時(shi)間，以便使(shi)碳(tan)(tan)化(hua)(hua)物充分、均勻地溶解。馬(ma)(ma)(ma)氏(shi)體(ti)(ti)不銹鋼淬火(huo)(huo)加(jia)(jia)熱(re)保(bao)溫(wen)(wen)時(shi)間見表3-5。但是加(jia)(jia)熱(re)保(bao)溫(wen)(wen)時(shi)間過長、加(jia)(jia)熱(re)溫(wen)(wen)度(du)(du)過高(gao)，會使(shi)馬(ma)(ma)(ma)氏(shi)體(ti)(ti)組(zu)織(zhi)不均勻，殘(can)(can)留奧(ao)氏(shi)體(ti)(ti)組(zu)織(zhi)增多(duo)。殘(can)(can)留奧(ao)氏(shi)體(ti)(ti)在(zai)加(jia)(jia)工(gong)和使(shi)用時(shi)，會發生(sheng)馬(ma)(ma)(ma)氏(shi)體(ti)(ti)相變，從而造成工(gong)件的(de)(de)尺寸發生(sheng)變化(hua)(hua)。碳(tan)(tan)含量越高(gao)，殘(can)(can)留奧(ao)氏(shi)體(ti)(ti)量越多(duo)。

  馬氏(shi)體不(bu)銹(xiu)(xiu)鋼管是(shi)熱(re)裂紋(wen)敏感(gan)性(xing)鋼種(zhong)，在低(di)溫(wen)(wen)時(shi)熱(re)導(dao)率低(di)，快速(su)(su)加(jia)熱(re)易產(chan)生裂紋(wen)，因此在淬火加(jia)熱(re)大斷面和碳(tan)含量(liang)高(gao)的材料時(shi)應該(gai)先(xian)預(yu)熱(re)，預(yu)熱(re)溫(wen)(wen)度為(wei)600～800℃，時(shi)間為(wei)1～3h，然后再快速(su)(su)升溫(wen)(wen)。因為(wei)高(gao)溫(wen)(wen)加(jia)熱(re)時(shi)不(bu)銹(xiu)(xiu)鋼熱(re)導(dao)率變好，為(wei)減少高(gao)溫(wen)(wen)加(jia)熱(re)氧化也應在預(yu)熱(re)后迅速(su)(su)升溫(wen)(wen)。Cr13型不(bu)銹(xiu)(xiu)鋼最好進(jin)行兩次預(yu)熱(re)（第一次為(wei)550～670℃，第二(er)次為(wei)750～800℃）。

  馬氏體不銹(xiu)鋼管(guan)在高溫加(jia)熱(re)(re)時(shi)，應(ying)注意防(fang)止表面(mian)脫碳，一(yi)般(ban)應(ying)在帶有保護氣氛的電爐中加(jia)熱(re)(re)，有條(tiao)件(jian)的情(qing)況下最好(hao)在真(zhen)空電爐中加(jia)熱(re)(re)。淬火(huo)和(he)回火(huo)后還要進行機械加(jia)工(gong)的工(gong)件(jian)允(yun)許在鹽浴爐中加(jia)熱(re)(re)。

  馬氏體不銹鋼(gang)管在(zai)高溫奧氏體化溫度保溫和高溫淬火后，因鋼(gang)內(nei)存在(zai)內(nei)應力大和脆化等問(wen)題，應及時進行回火，以免(mian)產生裂(lie)紋，并可獲得(de)實(shi)用(yong)的綜合性(xing)能(neng)。
