一、裝置內構筑(zhu)物的類型(xing)
裝置內構筑物包括管(guan)架(jia)（包括管(guan)廊）框架(jia)、平臺梯子、放空煙囪(cong)，防火墻、管(guan)溝、圍堰等。
二、構筑物(wu)布置設計的一般(ban)要求
①. 在(zai)構架上布置設(she)(she)(she)備時，應結(jie)合結(jie)構設(she)(she)(she)計布置設(she)(she)(she)備的支座梁，且應將尺(chi)寸(cun)相(xiang)同(tong)(tong)或相(xiang)近的設(she)(she)(she)備布置在(zai)同(tong)(tong)一(yi)層構架上。
②. 靠近管廓的構架立柱(zhu)宜與管廓立柱(zhu)對(dui)齊。
③. 構架的(de)(de)層高(gao)應(ying)符合的(de)(de)要(yao)求(qiu)：生產過程要(yao)求(qiu)設備(bei)布置的(de)(de)高(gao)度(du)；設備(bei)操作和檢修的(de)(de)必(bi)要(yao)高(gao)度(du)；管道布置的(de)(de)高(gao)度(du)（包(bao)括(kuo)與管廊(lang)相連管道的(de)(de)高(gao)度(du)）。
④. 裝置(zhi)(zhi)的可燃(ran)(ran)氣(qi)體、液化烴(jing)和可燃(ran)(ran)液體設(she)備采(cai)用多層(ceng)構(gou)架布置(zhi)(zhi)時，除工藝要求外，其構(gou)架不(bu)宜超過4層(ceng)（含(han)地面層(ceng)）。當(dang)工藝對設(she)備布置(zhi)(zhi)有特殊(shu)要求（如重力流要求）時，構(gou)架層(ceng)數不(bu)受(shou)此限。
三、框架的(de)布置設計(ji)
1. 框(kuang)架(jia)的類型
框(kuang)架按(an)設備(bei)布(bu)置(zhi)(zhi)需要可(ke)以(yi)和(he)管(guan)(guan)廊結合(he)在一(yi)起(qi)布(bu)置(zhi)(zhi)，如(ru)管(guan)(guan)廊下布(bu)置(zhi)(zhi)機、泵，管(guan)(guan)廊的管(guan)(guan)道(dao)在泵的上(shang)方，管(guan)(guan)道(dao)上(shang)方第(di)一(yi)層(ceng)框(kuang)架布(bu)置(zhi)(zhi)高位容器(qi)(qi)，第(di)二層(ceng)布(bu)置(zhi)(zhi)冷卻器(qi)(qi)和(he)換熱(re)器(qi)(qi)，最上(shang)一(yi)層(ceng)布(bu)置(zhi)(zhi)空冷器(qi)(qi)或冷凝冷卻器(qi)(qi)。框(kuang)架也可(ke)以(yi)獨立(li)布(bu)置(zhi)(zhi)。根據各類(lei)設備(bei)要求設置(zhi)(zhi)，如(ru)塔框(kuang)架、反應器(qi)(qi)框(kuang)架、換熱(re)設備(bei)和(he)容器(qi)(qi)框(kuang)架等。
2. 框架(jia)的結構尺(chi)寸
框架(jia)的(de)(de)(de)結構(gou)尺寸(cun)(cun)，按(an)設備(bei)的(de)(de)(de)不同(tong)要(yao)求確定，在管(guan)廊(lang)附近的(de)(de)(de)框架(jia)，其(qi)柱距(ju)與管(guan)廊(lang)柱距(ju)對齊(qi)為宜，一(yi)般為6m。框架(jia)跨度(du)隨(sui)架(jia)空設備(bei)要(yao)求不同(tong)而異。框架(jia)的(de)(de)(de)高度(du)應滿足設備(bei)的(de)(de)(de)工(gong)藝操作(zuo)、設備(bei)的(de)(de)(de)安裝(zhuang)檢(jian)修和(he)敷(fu)設管(guan)道的(de)(de)(de)要(yao)求。框架(jia)的(de)(de)(de)層高。按(an)最大設備(bei)要(yao)求確定，但在布置(zhi)設備(bei)時盡可能將尺寸(cun)(cun)相近似的(de)(de)(de)設備(bei)布置(zhi)在同(tong)一(yi)層框架(jia)上(shang)，而且要(yao)考慮設備(bei)支座梁的(de)(de)(de)位置(zhi)，使其(qi)經濟(ji)合理。
四、平臺梯(ti)子的布置設計
①. 在需要操(cao)作和經常(chang)維修(xiu)的場所應設(she)置平臺(tai)和梯子并按防(fang)火(huo)要求設(she)置安(an)全梯。
②. 在設(she)備和(he)管道(dao)上(shang)，操(cao)作(zuo)中需要維修、檢查、調節(jie)和(he)觀察的地(di)方，如人孔(kong)、手(shou)孔(kong)、塔、法蘭、調節(jie)閥、安全閥、取樣點(dian)、流量孔(kong)板、液面計、工藝盲板，經(jing)常操(cao)作(zuo)的閥門和(he)需要用機械清理的管道(dao)轉彎處都應設(she)置平臺和(he)梯(ti)子。
③. 對平(ping)臺的尺(chi)寸要(yao)求
a. 一般平臺(tai)寬度(du)不應(ying)小于0.8m，平臺(tai)上凈空不應(ying)小于2.2m。
b. 相(xiang)鄰塔器(qi)的平臺標高應盡(jin)量(liang)一(yi)樣，布(bu)置成聯合平臺。
c. 為設備人孔、手孔設置的(de)平臺，與(yu)人孔中心的(de)距離(li)宜(yi)(yi)為0.6～1.2m，不宜(yi)(yi)大于1.5m；與(yu)手孔的(de)距離(li)不宜(yi)(yi)大于0.8～1.4m。
d. 為設(she)備(bei)加(jia)料口(kou)設(she)置(zhi)的平臺，距料口(kou)頂不宜大(da)于(yu)1.0m。
e. 裝設在設備上的(de)平臺不應妨礙設備的(de)檢(jian)修，否則，應做成可拆卸式的(de)。
f. 為立式換熱(re)器(qi)設置的(de)平臺與上部(bu)管(guan)箱法蘭(lan)或管(guan)箱蓋的(de)距離不宜大于1.5m。
g. 為了便于檢修(xiu)水箱內的管束(shu)，水箱上的平臺應是可拆卸的。
④. 梯子的設置要(yao)求
a. 廠房和(he)(he)框架(jia)的主要梯(ti)子和(he)(he)操作頻(pin)繁(fan)的平(ping)臺(tai)的梯(ti)子應采用(yong)斜梯(ti)。成組布置的塔的聯合平(ping)臺(tai)，宜采用(yong)斜梯(ti)。其他場合可設(she)直梯(ti)、并應按(an)疏(shu)散和(he)(he)安全(quan)要求(qiu)設(she)置安全(quan)疏(shu)散梯(ti)。
b. 在設(she)置平臺有困難而又需要操作(zuo)和維修的地方可設(she)置直梯，如在設(she)備(bei)上(shang)安裝的壓力(li)計(ji)、溫度計(ji)，不經常(chang)打開(kai)的手孔，液(ye)位控制(zhi)器在2.0～3.5m之間，以(yi)及(ji)為地下設(she)備(bei)設(she)置的地坑(keng)深度為2.0m以(yi)上(shang)等處。
⑤. 梯子的尺寸要求
a. 斜(xie)(xie)梯(ti)的角度(du)一般為(wei)45°，由于(yu)條(tiao)件限(xian)制也可55°，每段(duan)斜(xie)(xie)梯(ti)的高(gao)度(du)不宜(yi)大于(yu)5m。超過(guo)5m時可設(she)梯(ti)間平臺，分(fen)段(duan)設(she)梯(ti)子。
b. 斜梯(ti)的寬度不應小于0.7m。
c. 直梯的寬度宜(yi)為0.4～0.6m。
d. 設備上的直梯(ti)(ti)宜(yi)從側面(mian)通向平(ping)(ping)臺。每段(duan)直梯(ti)(ti)的高度不應大于8m。超過(guo)8m時(shi)必須設梯(ti)(ti)間平(ping)(ping)臺，分段(duan)設梯(ti)(ti)子。
根(gen)據GB 4053.1-2009“單段(duan)(duan)梯(ti)(ti)及多段(duan)(duan)梯(ti)(ti)的梯(ti)(ti)高(gao)均應(ying)不大(da)于(yu)(yu)15m”結合石油化工裝置的特點(dian)，規定作(zuo)為操作(zuo)梯(ti)(ti)每(mei)段(duan)(duan)梯(ti)(ti)子(zi)的高(gao)度不宜(yi)大(da)于(yu)(yu)10m；作(zuo)為安全疏散梯(ti)(ti)的每(mei)段(duan)(duan)梯(ti)(ti)子(zi)的高(gao)度可大(da)于(yu)(yu)10m，但不應(ying)大(da)于(yu)(yu)15m。
⑥. 超過(guo)2m的直梯(ti)應設安全護籠(long)。
⑦. 平(ping)臺的(de)防護欄(lan)桿(gan)高(gao)度(du)為(wei)1m，20m以上平(ping)臺的(de)防護欄(lan)桿(gan)高(gao)度(du)一般為(wei)1.2m。防護欄(lan)桿(gan)為(wei)固定式(shi)設施。對于(yu)影響(xiang)檢修(xiu)的(de)欄(lan)桿(gan)，應采用(yong)可(ke)拆卸式(shi)的(de)。
⑧. 根據GB50160防(fang)火規范要求，甲、乙、丙類塔區聯合(he)平(ping)臺(tai)以及其他工藝(yi)設(she)(she)備和(he)大型(xing)容器或容器組的平(ping)臺(tai)，均應設(she)(she)置不(bu)少(shao)于(yu)兩個(ge)通往地(di)面的梯(ti)(ti)子(zi)，作(zuo)為(wei)安(an)全(quan)出口，各(ge)安(an)全(quan)口的距離不(bu)應大于(yu)25m。但對不(bu)大于(yu)8m的甲類平(ping)臺(tai)和(he)長(chang)度不(bu)大于(yu)15m的乙、丙類平(ping)臺(tai)可(ke)只設(she)(she)一(yi)個(ge)梯(ti)(ti)子(zi)，相鄰(lin)的框架、平(ping)臺(tai)宜根據安(an)全(quan)疏散(san)的需要用走橋連通。
⑨. 根據GB50160防火規(gui)范要求：進、出裝置(zhi)的可燃氣體、液化烴和(he)可燃液體的管道，在裝置(zhi)的邊界(jie)處應設(she)隔斷閥和(he)8字盲板，在隔斷閥處應設(she)平臺，長度等于或大于8m的平臺應在兩個方向設(she)梯子。
⑩. 平(ping)臺荷重(zhong)一般為(wei)200kgf／㎡，對于(yu)供檢(jian)修(xiu)用的平(ping)臺一般按(an)(an)400k0kgf/㎡均布載荷設(she)計。對于(yu)大型設(she)備應按(an)(an)其最大部件荷重(zhong)與土建專業商定。
五、梯子、平臺(tai)、活動梯子平臺(tai)的設計部(bu)位

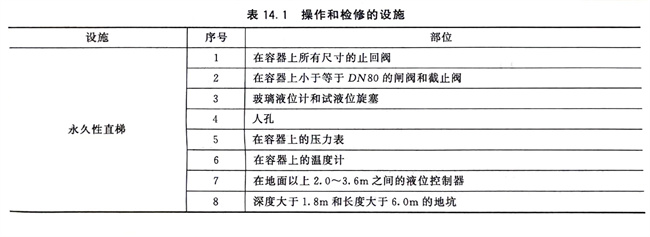

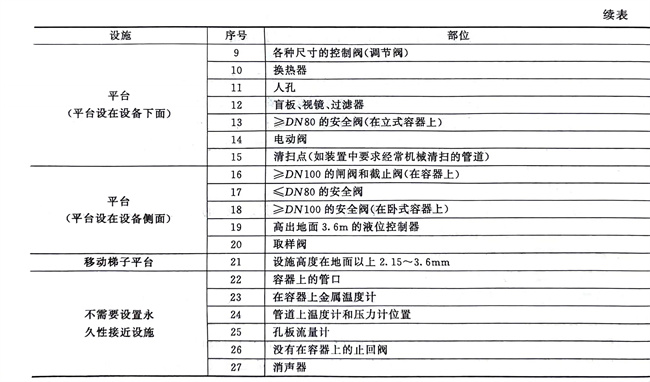

操(cao)作、檢修(xiu)用梯子、平(ping)臺、活動(dong)梯子平(ping)臺的(de)設(she)計部位見表14.1。
六、放(fang)空煙囪的布置設計(ji)
①. 可燃氣(qi)體及(ji)有害(hai)氣(qi)體的(de)(de)排放要求和高度，應符(fu)合(he)(he)現行GB 16297《大氣(qi)污染綜合(he)(he)排放標準》、GB 50160《石油化工企業設(she)計防火(huo)規范》或項目建設(she)所(suo)在國(guo)家或地(di)區的(de)(de)規范要求。
②. 放空(kong)用煙囪應設置在裝置的一端(duan)或邊緣地區，且位于裝置常年最(zui)小頻率風向的上風側(ce)。
③. 放空用(yong)煙囪與周圍平臺的位(wei)置關(guan)系應符合(he)下列要求(qiu)：

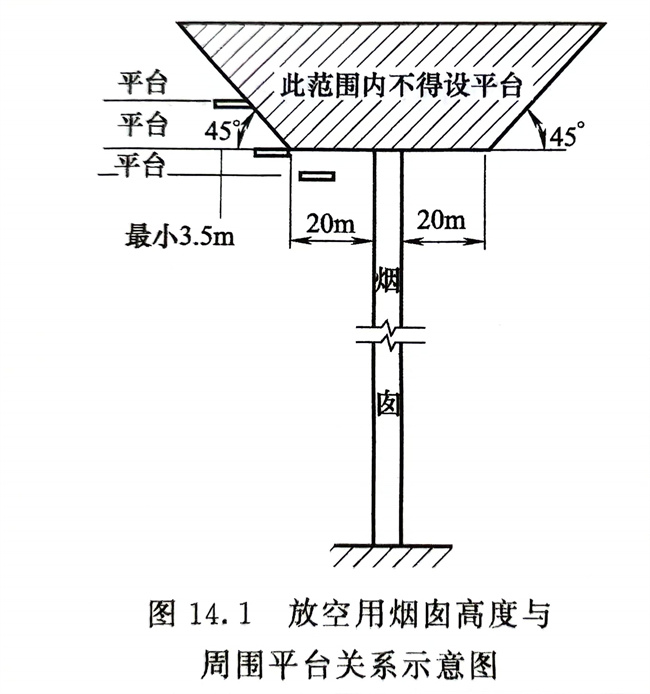

a. 如(ru)在(zai)煙(yan)(yan)囪(cong)頂(ding)部外緣水平方(fang)向20m范圍內布置平臺(tai)(tai)，煙(yan)(yan)囪(cong)頂(ding)部至少高出(chu)平臺(tai)(tai)3.5m，如(ru)圖14.1所示，如(ru)平臺(tai)(tai)上還(huan)有操(cao)(cao)作室，煙(yan)(yan)囪(cong)應高出(chu)操(cao)(cao)作室的屋頂(ding)2m。
b. 如在煙囪頂(ding)部外緣算起(qi)水平(ping)方向(xiang)20m以外布置(zhi)平(ping)臺(tai)，平(ping)臺(tai)應按圖14.1的(de)要求設置(zhi)。
