①. 收(shou)(shou)集(ji)(ji)(ji)站(zhan)(zhan)(zhan)接管(guan)(guan)數：DN40冷凝(ning)水(shui)收(shou)(shou)集(ji)(ji)(ji)站(zhan)(zhan)(zhan)（或(huo)(huo)(huo)DN50熱(re)水(shui)或(huo)(huo)(huo)導(dao)熱(re)油收(shou)(shou)集(ji)(ji)(ji)站(zhan)(zhan)(zhan)）每(mei)站(zhan)(zhan)(zhan)設(she)DN15（或(huo)(huo)(huo)DN20）接管(guan)(guan)口(kou)不(bu)少(shao)于6個；DN50冷凝(ning)水(shui)收(shou)(shou)集(ji)(ji)(ji)站(zhan)(zhan)(zhan)（或(huo)(huo)(huo)DN80熱(re)水(shui)或(huo)(huo)(huo)導(dao)熱(re)油收(shou)(shou)集(ji)(ji)(ji)站(zhan)(zhan)(zhan)）每(mei)站(zhan)(zhan)(zhan)設(she)DN15（或(huo)(huo)(huo)DN20）接管(guan)(guan)口(kou)不(bu)少(shao)于10個。每(mei)個收(shou)(shou)集(ji)(ji)(ji)站(zhan)(zhan)(zhan)留1～2個備(bei)用(yong)口(kou)，備(bei)用(yong)口(kou)應配置閥門并(bing)用(yong)螺紋管(guan)(guan)帽或(huo)(huo)(huo)法蘭蓋封閉。
②. 根據管道布置設計需要，收集站可以采用臥(wo)式（水平）或(huo)立(li)式布置。
③. 冷凝水收集站的各伴管接管口應帶有各自的蒸汽疏水閥及切斷閥。
④. 一般在3m半徑范圍內至少有3根(gen)冷凝液管或(huo)回水管組時(shi)，應提供冷凝液站或(huo)熱(re)水回水站。
⑤. 蒸(zheng)汽(qi)冷(leng)凝(ning)水(shui)回(hui)流(liu)管(guan)(guan)(guan)(guan)應從總管(guan)(guan)(guan)(guan)的頂部引入；冷(leng)凝(ning)水(shui)總管(guan)(guan)(guan)(guan)高于收(shou)集站(zhan)時(shi)，如果(guo)確(que)認冷(leng)凝(ning)水(shui)回(hui)流(liu)管(guan)(guan)(guan)(guan)可能有閃(shan)蒸(zheng)蒸(zheng)汽(qi)時(shi)，則(ze)收(shou)集管(guan)(guan)(guan)(guan)上應加止回(hui)閥。
⑥. 蒸汽分配管(guan)與凝結(jie)水集合管(guan)的斷(duan)(duan)面積不能小于，伴(ban)熱(re)管(guan)斷(duan)(duan)面積之和。
工程應用：熱(re)水(shui)、蒸汽伴熱(re)管典型圖

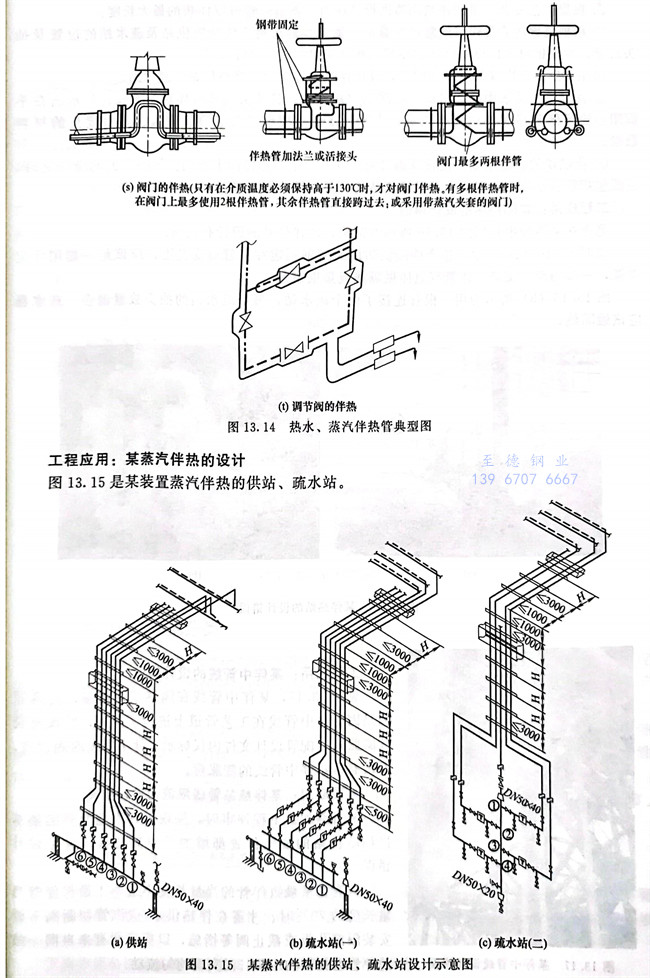

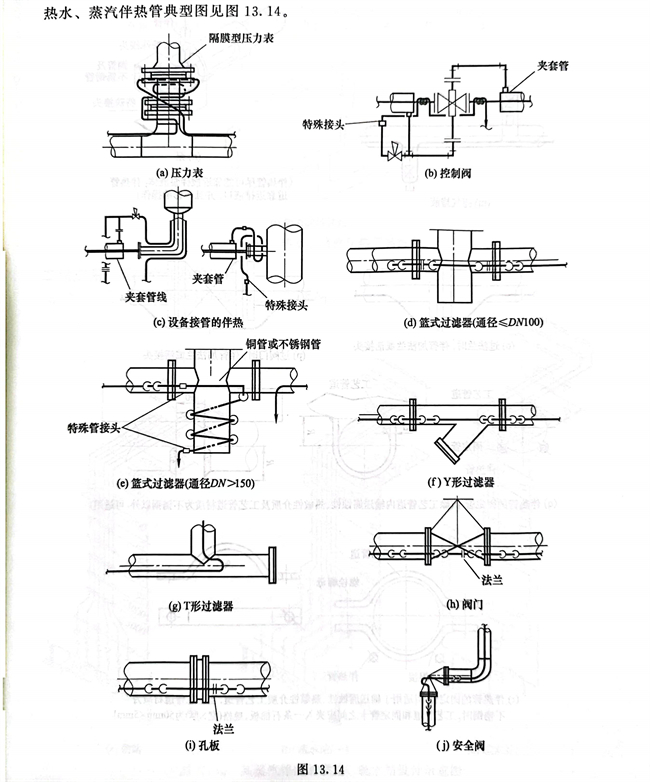

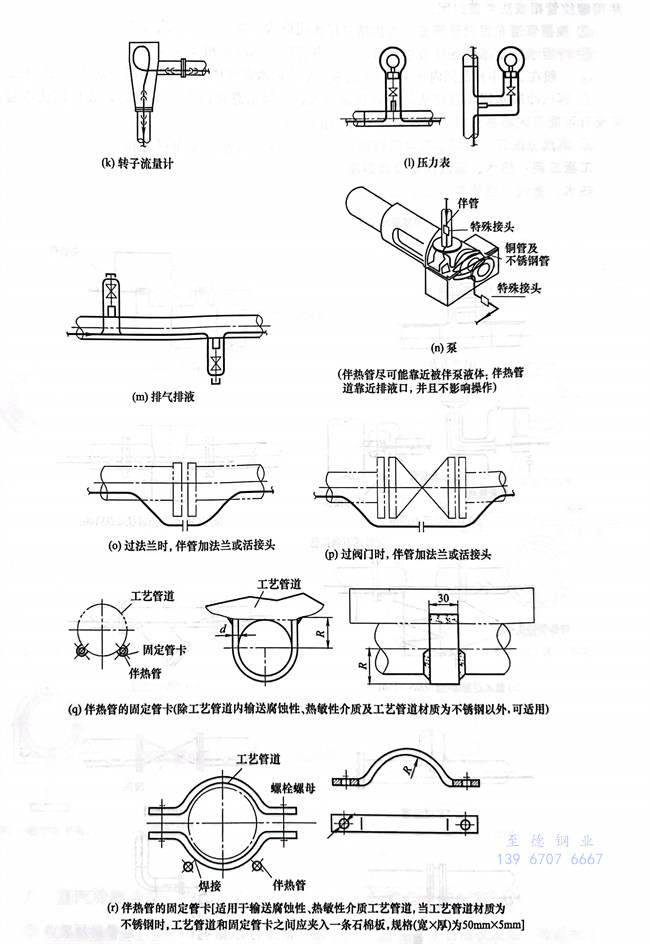

熱水、蒸汽伴熱管典型圖見圖13.14。
①. 根據工藝專業提供的伴熱(re)用蒸汽設計壓力，查出(chu)伴管可以(yi)伴熱(re)的最(zui)大長度。
②. 根據裝置內需要伴(ban)熱的管道數量(liang)及距(ju)離，規(gui)劃出(chu)蒸汽伴(ban)熱的供(gong)站及疏水站的位(wei)置及抽(chou)頭(tou)數量(liang)，并根據每個伴(ban)熱站位(wei)置的環境選擇是采用立(li)式(shi)站或臥(wo)式(shi)站。
③. 在(zai)3D模(mo)型內或管道(dao)平面(mian)圖上，設計伴(ban)熱(re)連接(jie)總管及伴(ban)熱(re)供站、疏水(shui)站。
④. 在(zai)伴(ban)熱連接(jie)(jie)表(biao)中示(shi)意(yi)出每個伴(ban)熱站(zhan)（疏水(shui)站(zhan)）各抽頭編號所伴(ban)熱的管(guan)線、標示(shi)出在(zai)平面圖上的起伴(ban)和(he)終伴(ban)的位置(zhi)等信息，表(biao)示(shi)出了伴(ban)熱管(guan)線的總長度、管(guan)接(jie)(jie)頭、活接(jie)(jie)頭的材料數(shu)量。
⑤. 伴熱(re)供站(zhan)、疏水站(zhan)的位(wei)置(zhi)(zhi)及編號可以在(zai)管道平(ping)面布(bu)(bu)置(zhi)(zhi)圖上查到。伴熱(re)有關的設(she)計文(wen)件(jian)，主要包括(kuo)管道平(ping)面布(bu)(bu)置(zhi)(zhi)圖（示(shi)意(yi)了伴熱(re)站(zhan)的位(wei)置(zhi)(zhi)）及伴熱(re)連接表。
工(gong)程應用：某伴(ban)熱站的(de)設(she)計錯誤

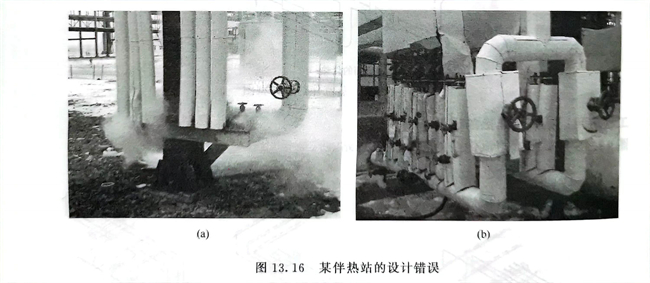

筆(bi)者在某裝(zhuang)置(zhi)中看到圖13.16所示的結構，該伴(ban)熱站的設計有錯誤。
如圖(tu)13.16（a）所示，整個伴(ban)熱(re)供站(zhan)用(yong)大型(xing)鋼固定(ding)在(zai)了管廊支(zhi)柱上，應該(gai)是一端用(yong)固定(ding)支(zhi)架(jia)，一端用(yong)滑動支(zhi)架(jia)。伴(ban)管宜整體做隔熱(re)成集束布置。
圖13.16（b）所示為用一根管連接(jie)了兩個(ge)疏水(shui)(shui)站，每個(ge)疏水(shui)(shui)站的抽頭(tou)數量偏多(duo)。疏水(shui)(shui)器(qi)應該做隔(ge)熱。
工程應用(yong)：某(mou)伴中管線的設計錯誤(wu)

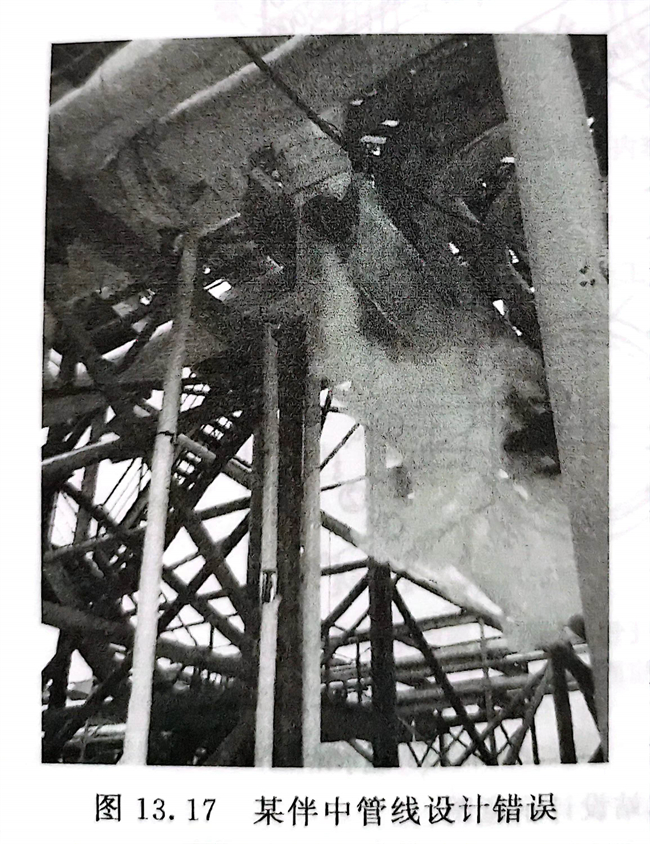

見圖13.17，某伴中(zhong)管(guan)(guan)線在隔熱層內(nei)泄(xie)漏，究其原(yuan)因是因為伴中(zhong)管(guan)(guan)線在工藝管(guan)(guan)道上進行了固定，但沒有設計膨脹(zhang)彎。配管(guan)(guan)設計文件(jian)內(nei)僅標示了伴中(zhong)管(guan)(guan)線的固定點，而沒有標示伴中(zhong)管(guan)(guan)線的膨脹(zhang)彎。
工(gong)程應用：某伴熱站管線限(xian)流(liu)的(de)設計錯誤
筆者參加某工程評審時，發(fa)現設計人把所有的(de)熱水伴熱站供站的(de)抽頭位置(zhi)都增加了限流(liu)孔板，這是設計錯誤。
只有(you)在某最短伴管(guan)(guan)的(de)當量長度不宜(yi)小于最長伴管(guan)(guan)當量長度的(de)70％時，才需在伴熱供水／供汽管(guan)(guan)切斷閥(fa)下游安(an)裝限流(liu)孔板或截止閥(fa)等措(cuo)施，以保證所有(you)來自同一站的(de)伴管(guan)(guan)有(you)相似的(de)壓降(jiang)，以實現均勻流(liu)動。
