一、靜電接(jie)地的概(gai)念

  靜電(dian)(dian)是指工業靜電(dian)(dian)，即生產(chan)、儲(chu)運過(guo)程中在物料、裝置(zhi)、人體、器材(cai)和構筑(zhu)物上產(chan)生和積累起來(lai)的靜電(dian)(dian)，雷電(dian)(dian)不屬于工業靜電(dian)(dian)范疇。

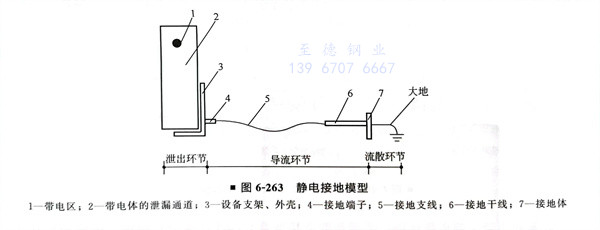

  靜電接地系統(tong)可用一(yi)個簡單的(de)模型來說明，如圖(tu)6-263所示。

二、管廊(lang)的靜(jing)電接地

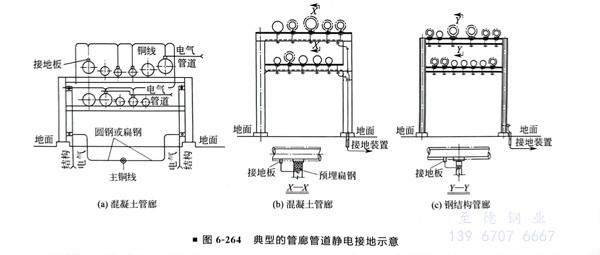

  ①. 管廊(lang)上(shang)的管道靜電接(jie)(jie)(jie)地(di)是通過接(jie)(jie)(jie)在管道上(shang)的接(jie)(jie)(jie)地(di)銅線接(jie)(jie)(jie)至(zhi)管廊(lang)柱(zhu)或(huo)梁上(shang)的接(jie)(jie)(jie)地(di)端子(zi)，再(zai)接(jie)(jie)(jie)至(zhi)接(jie)(jie)(jie)地(di)干線來完成的，為達到迅速導走靜電的目的，管廊(lang)上(shang)凡需靜電接(jie)(jie)(jie)地(di)的管子(zi)都應直接(jie)(jie)(jie)在管子(zi)上(shang)焊接(jie)(jie)(jie)線板（圖6-264）。

  ②. 管廊上(shang)管道(dao)靜(jing)電接地(di)(di)點(dian)，必須與靜(jing)電接地(di)(di)總(zong)線（或接地(di)(di)極）相連，因此相應在此位置上(shang)的柱或梁要設接地(di)(di)端(duan)子，需靜(jing)電接地(di)(di)的管道(dao)要加(jia)焊接地(di)(di)板。

三、工藝(yi)裝置內的靜電(dian)接地

 ①. 工藝裝置內管道的靜電(dian)(dian)接地(di)(di)主要(yao)通過(guo)設(she)備(bei)的靜電(dian)(dian)接地(di)(di)來(lai)實現，設(she)備(bei)的靜電(dian)(dian)接地(di)(di)板(ban)由設(she)備(bei)專業(ye)設(she)計(ji)。管道專業(ye)在管口方位圖(tu)上表示，并向電(dian)(dian)氣專業(ye)提供設(she)備(bei)布(bu)置圖(tu)。

 ②. 廠內管(guan)線進入工藝裝置或建筑物按防雷(lei)設計要求均有接地，已滿足靜電接地要求。

   a. 廠內管(guan)線(xian)(xian)帶(dai)的(de)靜電接地(di)一(yi)般要單獨設計，要引起重視以(yi)免漏項(xiang)。管(guan)線(xian)(xian)接地(di)點大致在三個地(di)方要注意：接入泵過濾器、緩(huan)沖器等設備(bei)處(chu)(chu)(chu)(chu)是(shi)(shi)靜電量(liang)的(de)變(bian)化所在，也是(shi)(shi)接地(di)方便(bian)處(chu)(chu)(chu)(chu)；管(guan)線(xian)(xian)的(de)分岔處(chu)(chu)(chu)(chu)一(yi)般考慮為(wei)接地(di)點；平行的(de)管(guan)線(xian)(xian)直(zhi)管(guan)段一(yi)般80～100m的(de)間(jian)隔處(chu)(chu)(chu)(chu)支架上設有(you)管(guan)線(xian)(xian)支座，也是(shi)(shi)方便(bian)的(de)接地(di)點。

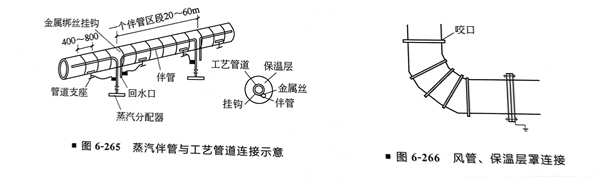

   b. 當有蒸(zheng)汽伴管(guan)時，與其工(gong)藝管(guan)道的(de)連接可參(can)見(jian)圖6-265。

   c. 常規的做法參見圖6-266。

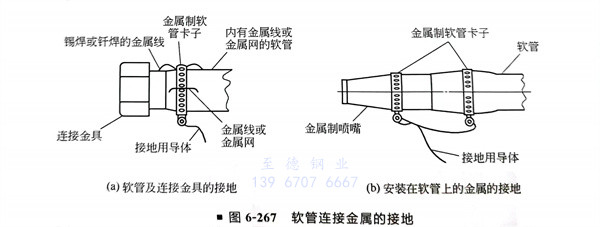

   d. 強調非導(dao)體管段上的(de)金屬(shu)件必須接(jie)(jie)地，尤其中間的(de)金屬(shu)接(jie)(jie)頭不要遺忘(wang)，以防造(zao)成靜電積聚(ju)。對軟管上金屬(shu)的(de)接(jie)(jie)地參見(jian)圖6-267。

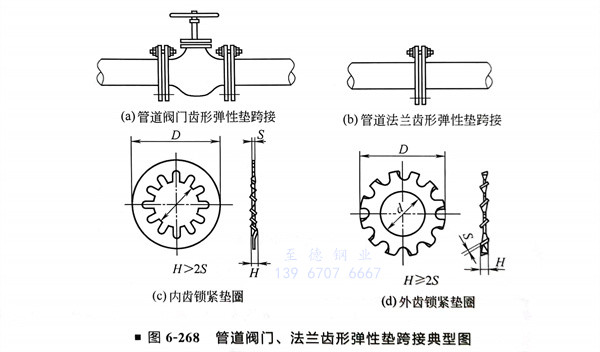

 ③. 管道通過法(fa)(fa)(fa)蘭連(lian)接(jie)、焊接(jie)和螺紋連(lian)接(jie)等(deng)方(fang)式與設備相連(lian)，對于法(fa)(fa)(fa)蘭連(lian)接(jie)，一般情況下是法(fa)(fa)(fa)蘭通過螺栓(shuan)、螺母的(de)連(lian)接(jie)可將靜電導走，并不需要另外(wai)進行(xing)法(fa)(fa)(fa)蘭跨接(jie)線(xian)設計。在螺栓(shuan)連(lian)接(jie)處，如果(guo)導電效(xiao)果(guo)不良時，可在法(fa)(fa)(fa)蘭螺栓(shuan)上增設金屬齒形墊的(de)方(fang)法(fa)(fa)(fa)加以解決（圖6-268）。

 ④. 當工藝物料(liao)有特殊(shu)要(yao)求或法(fa)蘭連接(jie)(jie)(jie)(jie)的管(guan)(guan)(guan)道(dao)(dao)系統為(wei)絕緣狀態，法(fa)蘭的跨(kua)接(jie)(jie)(jie)(jie)線就要(yao)進行設(she)計，以確保靜電能迅速(su)通過法(fa)蘭跨(kua)接(jie)(jie)(jie)(jie)線傳導(dao)至設(she)備(bei)接(jie)(jie)(jie)(jie)地板導(dao)走。對(dui)于管(guan)(guan)(guan)道(dao)(dao)與設(she)備(bei)管(guan)(guan)(guan)口(kou)相連處的法(fa)蘭跨(kua)接(jie)(jie)(jie)(jie)，由(you)于其管(guan)(guan)(guan)口(kou)一(yi)般沒有接(jie)(jie)(jie)(jie)地板，管(guan)(guan)(guan)口(kou)端跨(kua)接(jie)(jie)(jie)(jie)線纏在螺栓(shuan)上用螺母壓緊(jin)，必要(yao)時加(jia)用金屬齒(chi)形墊。

 ⑤. 有的工程公(gong)司，管(guan)道(dao)(dao)法(fa)蘭跨(kua)接(jie)線(xian)設計管(guan)道(dao)(dao)專(zhuan)業(ye)僅出(chu)設計說明，發標(biao)準(zhun)圖和統計接(jie)地(di)板和跨(kua)接(jie)線(xian)材料。

四、法蘭跨(kua)接線設計

法蘭跨接(jie)(jie)線連接(jie)(jie)方(fang)式(shi)(shi)很多，本節只推薦其中(zhong)兩種常(chang)規跨接(jie)(jie)方(fang)式(shi)(shi)和一種特殊(shu)跨接(jie)(jie)方(fang)式(shi)(shi)。

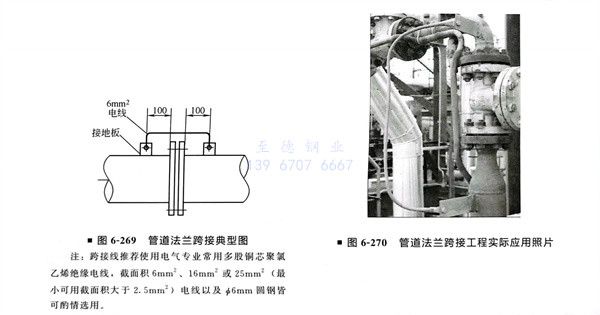

①. 法蘭跨(kua)接方式如圖(tu)6-269、圖(tu)6-270所示(shi)。

  注：跨(kua)接線推薦使用(yong)(yong)電氣專業常用(yong)(yong)多股(gu)銅(tong)芯聚氯(lv)乙烯絕緣(yuan)電線，截面積(ji)(ji)6m㎡16m㎡或25m㎡（最小可(ke)用(yong)(yong)截面積(ji)(ji)大(da)于2.5m㎡）電線以(yi)及(ji)Φ6mm圓鋼皆(jie)可(ke)酌情選用(yong)(yong)。

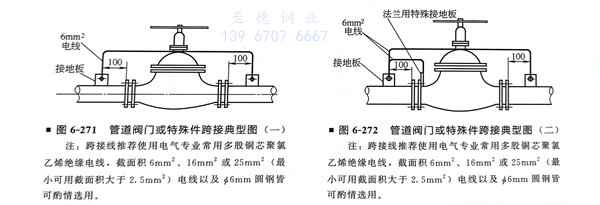

 ②. 閥門或特殊件跨接如圖(tu)6-271所示。

 ③. 當業(ye)主有特(te)殊要(yao)求時(shi)或工藝特(te)別(bie)強調的狀況下，可以考慮另一(yi)種跨接方式，即特(te)殊物料的閥門(men)或特(te)殊件(jian)跨接，如圖6-272所示。

    注：跨接線推薦使用電氣專業常用多股銅芯聚氯乙烯絕緣電線，截面積m㎡16m㎡或25m²（最m㎡)電線以及46mm圓鋼皆小可用截面積大于2.5mm可酌情選用。

    注：跨接線推薦(jian)使用電氣專業常用多股銅芯聚氯乙(yi)烯絕緣電線，截(jie)面積6m16m㎡或(huo)25m㎡（最小可用截(jie)面積大于2.5m㎡）電線以及6mm 圓(yuan)鋼皆可酌情選(xuan)用。
