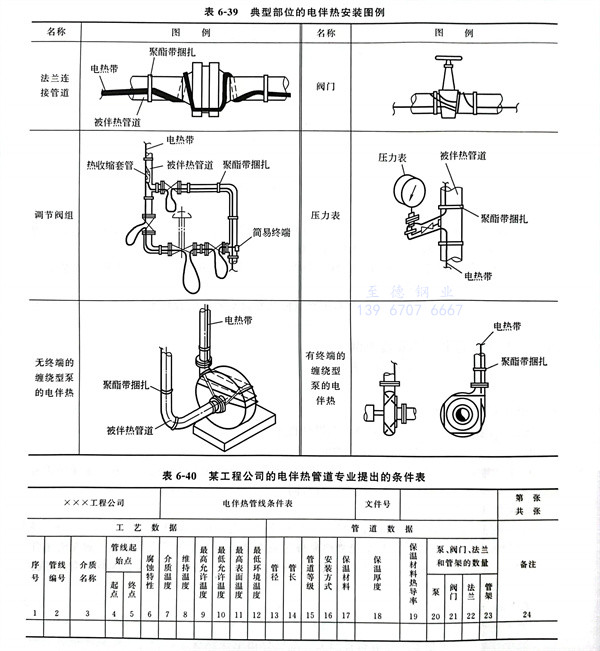

典型部位的電伴熱(re)安裝圖例見表(biao)6-39。

某工(gong)程(cheng)公司的(de)電伴熱設計程(cheng)序

 1. 電(dian)伴(ban)熱在管(guan)道布置圖上注明的方式

   在(zai)進行電伴(ban)熱系統的設計時(shi)，壓力管(guan)道專業在(zai)管(guan)道布置圖上一般用(yong)管(guan)線(xian)號(hao)末(mo)端伴(ban)熱代號(hao)ET（按PID圖規定）注明(ming)的方式表示(shi)。有時(shi)同時(shi)也沿管(guan)線(xian)添加虛(xu)線(xian)表示(shi)。

 2. 電伴熱系統設計(ji)工作程序

   填(tian)寫(xie)電(dian)(dian)伴熱管(guan)線條件表（填(tian)寫(xie)順(shun)序：工藝專業(ye)→管(guan)道專業(ye)→電(dian)(dian)氣專業(ye)）。

   電(dian)伴熱(re)條(tiao)件(jian)：管道(dao)專(zhuan)業(ye)所提的(de)電(dian)伴熱(re)條(tiao)件(jian)，通常(chang)是填寫(xie)電(dian)伴熱(re)管線(xian)條(tiao)件(jian)表和(he)提供(gong)有(you)電(dian)伴熱(re)管線(xian)的(de)管道(dao)布(bu)置圖和(he)軸測圖，以協(xie)助電(dian)氣專(zhuan)業(ye)人員進行電(dian)伴熱(re)設計工(gong)(gong)作(zuo)。電(dian)伴熱(re)管線(xian)條(tiao)件(jian)表由工(gong)(gong)藝(yi)、管道(dao)專(zhuan)業(ye)共同完成。

 表中的(de)內(nei)容包(bao)括(kuo)以下幾(ji)項。

   ①. 電伴(ban)熱管線號(hao)。

   ②. 電(dian)伴(ban)熱(re)管(guan)(guan)線(xian)的位置。管(guan)(guan)道(dao)布(bu)置圖上一(yi)般已標出電(dian)伴(ban)熱(re)管(guan)(guan)線(xian)，管(guan)(guan)道(dao)專業只需把管(guan)(guan)道(dao)布(bu)置圖提供給電(dian)氣專業即可。當管(guan)(guan)道(dao)布(bu)置比較復雜，如果需要，管(guan)(guan)道(dao)專業應協助電(dian)氣專業在管(guan)(guan)道(dao)布(bu)置圖上找出相應的管(guan)(guan)線(xian)。

   ③. 電伴(ban)熱的(de)設計(ji)（包括材(cai)料統計(ji)）由電氣專(zhuan)業完成。為(wei)了統計(ji)的(de)準確，管道專(zhuan)業還應提供需要電伴(ban)熱管線的(de)軸測圖。

   ④. 提(ti)供管道(dao)保溫工程(cheng)規定。

 電伴(ban)熱管線條件表(biao)舉例見表(biao) 6-40
