一、汽車(che)槽車(che)裝卸站(zhan)管道布置設計的一般要求

 1. 裝卸站總管的布置

   ①. 裝(zhuang)卸站(zhan)總管布置(zhi)與汽車槽車的形式(shi)有(you)關。槽車的裝(zhuang)卸口(kou)在頂(ding)部時，宜(yi)采(cai)用(yong)高(gao)架布置(zhi)管道；裝(zhuang)卸口(kou)在車的低(di)位(wei)時，宜(yi)采(cai)用(yong)低(di)架布置(zhi)管道。

   ②. 鶴(he)管閥門設在(zai)(zai)地(di)面(mian)或(huo)裝(zhuang)卸臺(tai)上(shang)，應(ying)(ying)方便操作，不阻礙通(tong)道。對(dui)易燃(ran)可燃(ran)物料管道，如果PID圖上(shang)有(you)要求(qiu)，應(ying)(ying)將切斷閥安裝(zhuang)在(zai)(zai)距裝(zhuang)卸臺(tai)10m以外(wai)的易接(jie)近處。

 2. 鶴管的布置

   ①. 鶴管種類很多，有固定式(shi)(shi)、氣動(dong)升(sheng)降式(shi)(shi)、重錘擺動(dong)式(shi)(shi)、萬向式(shi)(shi)等(deng)，能適(shi)應各種情況，設計時(shi)可視(shi)具體的裝卸要(yao)求(qiu)選(xuan)用產品。

   ②. 在敞開式裝(zhuang)車時，選用液(ye)下裝(zhuang)車鶴管，以減少液(ye)體的飛濺。

   ③. 不允(yun)許(xu)放空的介質應采用密閉裝車，鶴管(guan)(guan)的氣相管(guan)(guan)應與儲罐(guan)氣相管(guan)(guan)道相連，將排放氣排入儲罐(guan)。該氣相管(guan)(guan)避(bi)(bi)免(mian)出現(xian)下凹袋形(xing)，以(yi)防凝液(ye)(ye)(ye)聚(ju)集。當配管(guan)(guan)不可(ke)避(bi)(bi)免(mian)出現(xian)下凹袋形(xing)時(shi)，則必須在袋形(xing)最低點處(chu)設集液(ye)(ye)(ye)包及排液(ye)(ye)(ye)管(guan)(guan)，并按工藝要(yao)求(qiu)收集處(chu)理(li)，或(huo)對集液(ye)(ye)(ye)包局部伴熱，使凝液(ye)(ye)(ye)蒸(zheng)發，避(bi)(bi)免(mian)產生液(ye)(ye)(ye)封現(xian)象。無(wu)毒害、非易燃易爆的物料裝車時(shi)，可(ke)將放空管(guan)(guan)引出頂棚排放。

   ④. 當采用(yong)上卸方式卸車時，一般是(shi)將壓(ya)(ya)縮(suo)氣(qi)體(ti)通(tong)入(ru)槽車，用(yong)氣(qi)相(xiang)加(jia)壓(ya)(ya)法將物料通(tong)過(guo)鶴管壓(ya)(ya)入(ru)儲罐中。

 3. 其(qi)他(ta)

   ①. 裝卸站應設軟(ruan)管(guan)站，操作(zuo)范圍以軟(ruan)管(guan)長(chang)15m為半徑(jing)，用于吹掃、沖(chong)洗、維(wei)修和防護(hu)。

   ②. 在(zai)裝卸(xie)酸、堿、氨等介質的區域，應在(zai)適當位置設(she)置洗(xi)眼器和安全(quan)淋(lin)浴。

   ③. 對(dui)于輸(shu)送過(guo)程中(zhong)易產生靜(jing)(jing)電的易燃易爆介質管道，應有完善的防靜(jing)(jing)電措施(shi)（如法蘭之間設(she)導電金(jin)屬跨接(jie)措施(shi)，管道系統及設(she)備的靜(jing)(jing)電接(jie)地等）。

   ④. 對于高寒地(di)區(qu)，要注意(yi)采用正確的防(fang)凍措(cuo)施。

   ⑤. 裝車計量(liang)，可選(xuan)用流(liu)(liu)量(liang)計就地(di)計量(liang)或用地(di)中衡稱量(liang)。流(liu)(liu)量(liang)計應布(bu)置在槽(cao)車進出不會(hui)碰(peng)撞的地(di)方。設防(fang)火(huo)堤者(zhe)，流(liu)(liu)量(liang)計應布(bu)置在圍堤之(zhi)外。

二、汽(qi)車槽車裝卸站管道(dao)布置設計工程實(shi)例

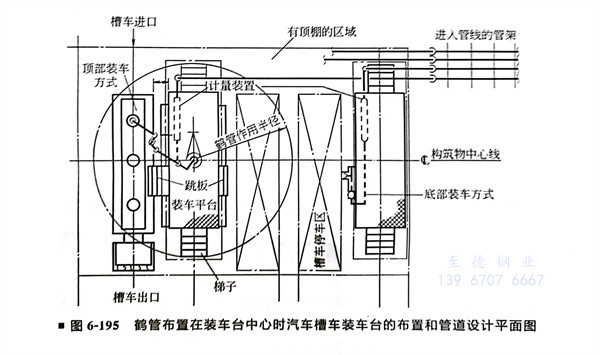

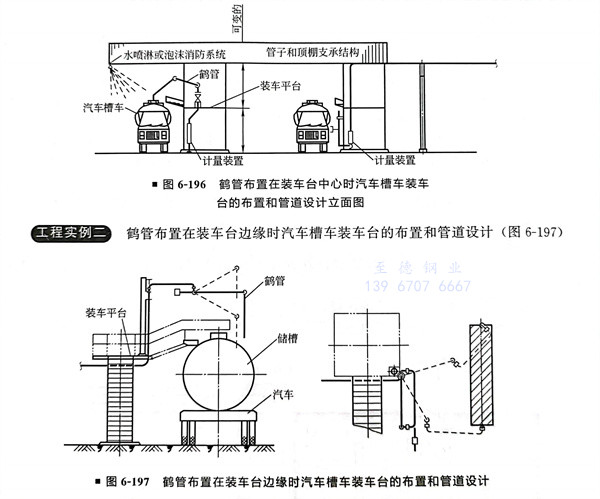

  鶴管布置(zhi)在裝(zhuang)車(che)臺(tai)中心時汽車(che)槽車(che)裝(zhuang)車(che)臺(tai)的布置(zhi)和(he)管道(dao)設計(ji)（圖6-195、圖6-196）

  鶴管布(bu)置在裝車臺邊(bian)緣(yuan)時汽(qi)車槽車裝車臺的(de)布(bu)置和管道設(she)計（圖6-197）
