一、塔的平臺
塔平臺為從人孔、手孔處檢修設備；緊固法蘭；操作和維修調節閥組及檢修、安裝液面調(diao)節閥(fa)、大口徑閥門、檢測儀表、安(an)全閥等附件而設。
當下列附件需要布置在距地面3600mm以上，或距平臺面1800mm以上時，應考慮設置平臺（從地面至3600mm以下的高度時，可使用移動平臺）：控制閥組；重沸器；人孔；安全閥；DN100以上的閥，電動閥；取樣裝置；DN200及以上的盲法(fa)蘭或“8”字盲板；有必要增加法蘭的地方；液位計。
現有的平臺(tai)寬度一般為1000～1500mm。人(ren)孔用(yong)平臺(tai)最小寬度為1000mm。
塔頂平臺是為操(cao)作吊柱(zhu)、放空閥和維修安全閥設置的，可制成方形，大小按需要(yao)確定。此外，還(huan)應考慮如下事項。
①. 人孔中心線以距平(ping)臺(tai)600～1000mm為宜，最適宜高度為750mm（SH 3011規定平(ping)臺(tai)距人孔底部不宜大于(yu)800mm）。
②. 有兩個以(yi)上塔(ta)設備(bei)并列的(de)情(qing)況下(xia)，建議統一平(ping)(ping)臺標高，做聯(lian)合平(ping)(ping)臺。平(ping)(ping)臺應設防(fang)護欄(lan)桿(gan)和(he)踢腳板，欄(lan)桿(gan)高度以(yi)1.2m為宜；平(ping)(ping)臺的(de)進出(chu)口處應有自動復位欄(lan)桿(gan)；影(ying)響檢(jian)修的(de)欄(lan)桿(gan)段，應為可拆卸的(de)。
③. 聯合平臺(tai)應(ying)考慮各(ge)塔(ta)、架之間的(de)熱脹及其移動因素(su)，留(liu)有縫隙，加(jia)入適當的(de)銷子(zi)。塔(ta)身用(yong)法(fa)蘭(lan)連接時(shi)，應(ying)在(zai)法(fa)蘭(lan)下(xia)側設(she)置平臺(tai)，平臺(tai)面(mian)與法(fa)蘭(lan)的(de)距離(li)不宜(yi)大于(yu)1.5m。
④. 通常，平(ping)臺(tai)的均布(bu)荷(he)載(zai)為250～50~400kgf/㎡(2.5~4kPa）為宜，因維修或管架原因需要平(ping)臺(tai)承擔更大負荷(he)時，須給(gei)設(she)備工程師提出條件。

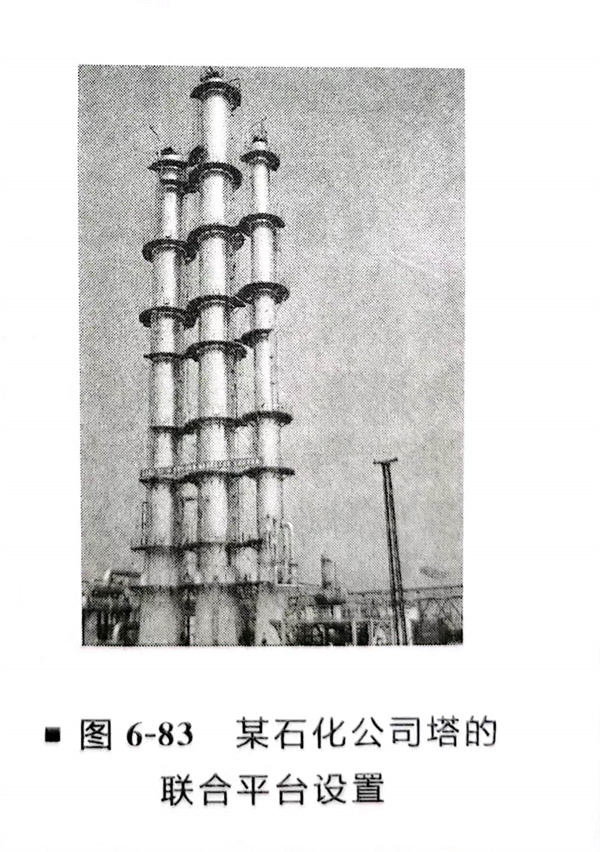

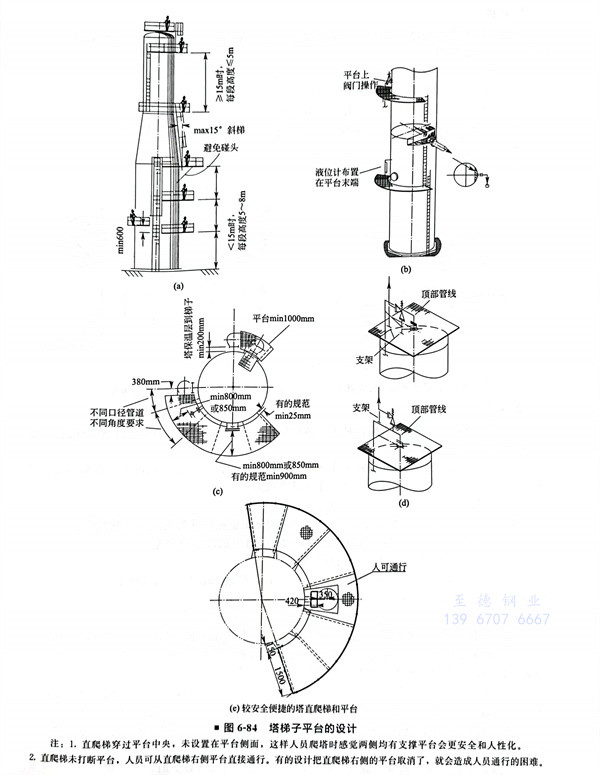

圖6-83～圖6-85所示為(wei)平臺設置的(de)照片。
二、吊(diao)柱
通常，塔的(de)高度超過15m以上(shang)，及需(xu)滿足以下要求(qiu)時需(xu)要設置(zhi)吊柱：有(you)填料時；有(you)內件及附件裝卸的(de)情況。
吊柱布置應(ying)注(zhu)意(yi)的事項如下。
①. 吊柱(zhu)下方地面應留(liu)有充(chong)分的作業空間。
②. 應能(neng)達到塔(ta)上所(suo)有檢修和操作平(ping)臺的位置。
③. 在吊柱回轉(zhuan)覆蓋(gai)范圍內，應有一處能夠避開所有平臺(tai)和(he)管(guan)道(dao)的(de)豎直通道(dao)。
④. 吊柱應布置在檢修側(ce)范(fan)圍內(nei)。

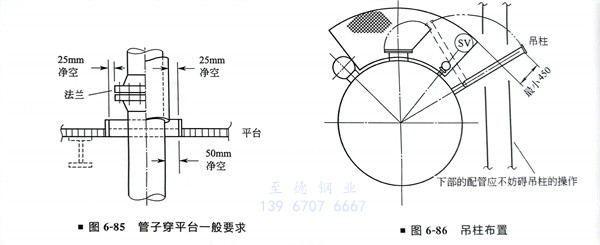

吊柱布置如圖(tu)6-86所示(shi)。
三(san)、梯子
塔(ta)器(qi)上的(de)梯(ti)子幾(ji)乎都是直梯(ti)，是上下各層(ceng)平臺以及安(an)全逃生的(de)通道(dao)，也可作為觀察、操作和維(wei)修某(mou)些(xie)附件的(de)設施(shi)。
需要經常上去進行(xing)操(cao)作和維修工作的平(ping)臺應設置(zhi)梯子；下(xia)列附(fu)件也可靠近(jin)直梯布置(zhi)：3”及以下(xia)的閥；各種液位計(ji)視鏡；手孔；壓(ya)力計(ji)等儀表。
梯子布置應注意的事(shi)項如下：
①. 梯子的布置間距(ju)必須滿足(zu)GB50160《石油化(hua)工企業設計(ji)防火(huo)規(gui)范》的規(gui)定。
②. 直(zhi)梯寬(kuan)度以(yi)0.4～0.6m為(wei)宜，高(gao)度超過(guo)2m時應加(jia)設安全(quan)護籠。
③. 塔平(ping)臺直梯應自下而(er)上分段錯開(kai)布(bu)置。
④. 高度在15m及以下時，每段高5～8m為宜，超(chao)過(guo)15m時，每段應不高于5m，否則應設中間休息(xi)平臺（按SH3011的規定）。
四、管口方位
塔(ta)的管道(dao)與其他設(she)備(bei)管道(dao)相(xiang)比，其特點(dian)是根據工藝要求安排好管口和塔(ta)盤(pan)等內部結(jie)(jie)構(gou)的關系(xi)，這種關系(xi)的好壞(huai)對(dui)管道(dao)布置的簡化、操(cao)作的方便(bian)、檢修的難易、是否經濟(ji)等有很大的影響。因(yin)此，需(xu)要對(dui)塔(ta)的內部結(jie)(jie)構(gou)、塔(ta)的操(cao)作進行充分了解(jie)。
1. 人(ren)孔 從(cong)檢修(xiu)和(he)操作上(shang)考慮(lv)，人(ren)孔方位(wei)應(ying)布(bu)置在(zai)檢修(xiu)側(ce)，且(qie)宜設(she)(she)在(zai)同(tong)(tong)一垂線上(shang)，但(dan)不能朝向(xiang)加熱爐和(he)其他危險氣體(ti)發生區(qu)域(yu)；若有(you)兩臺塔并列(lie)時，人(ren)孔應(ying)朝向(xiang)一致（同(tong)(tong)一方向(xiang)）。對(dui)有(you)塔盤等內(nei)部(bu)結構的(de)(de)塔，人(ren)孔開設(she)(she)的(de)(de)方位(wei)必須注意同(tong)(tong)內(nei)部(bu)構件的(de)(de)關系，應(ying)開設(she)(she)在(zai)降液管以外的(de)(de)區(qu)域(yu)。

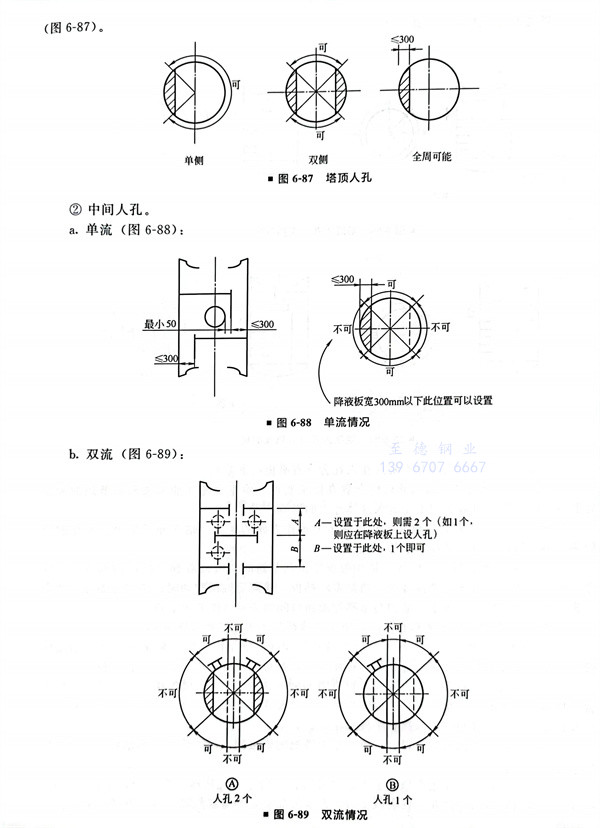

①. 塔頂人孔(kong)。注意到(dao)降(jiang)液(ye)盤(pan)區即可(ke)(ke)，但降(jiang)液(ye)管在300mm以下時(shi)，可(ke)(ke)圓周（360°）布置（圖 6-87）
②. 中間人孔。

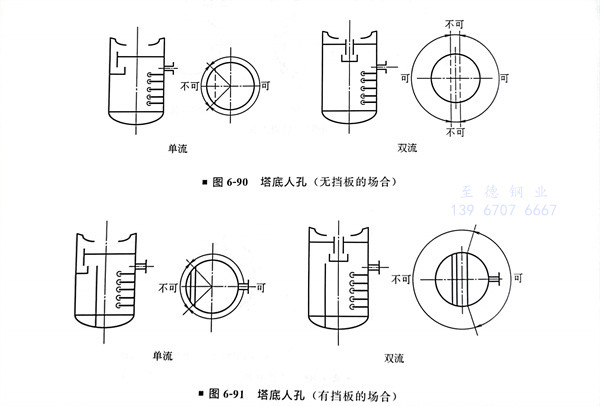

③. 塔底人孔。
2. 儀表(biao)(biao)管口 儀表(biao)(biao)最(zui)好不(bu)要(yao)放在人(ren)孔旁（有破(po)損的危險）。
①. 液(ye)(ye)(ye)位計和液(ye)(ye)(ye)位調節器(qi)的(de)開口(kou)應布置在便于監視(shi)、檢(jian)查及能從抽(chou)出泵(beng)和調節閥的(de)旁(pang)通處看得(de)見的(de)位置，且液(ye)(ye)(ye)面應不(bu)受流入液(ye)(ye)(ye)體沖(chong)擊的(de)影響(xiang)。
②. 液(ye)(ye)位調(diao)節(jie)變送器(qi)，應設在(zai)平臺或梯子(zi)上操作(zuo)方便的地方，站(zhan)在(zai)梯子(zi)平臺上操作(zuo)的液(ye)(ye)位調(diao)節(jie)器(qi)和(he)液(ye)(ye)位計宜安裝在(zai)梯子(zi)的右側。

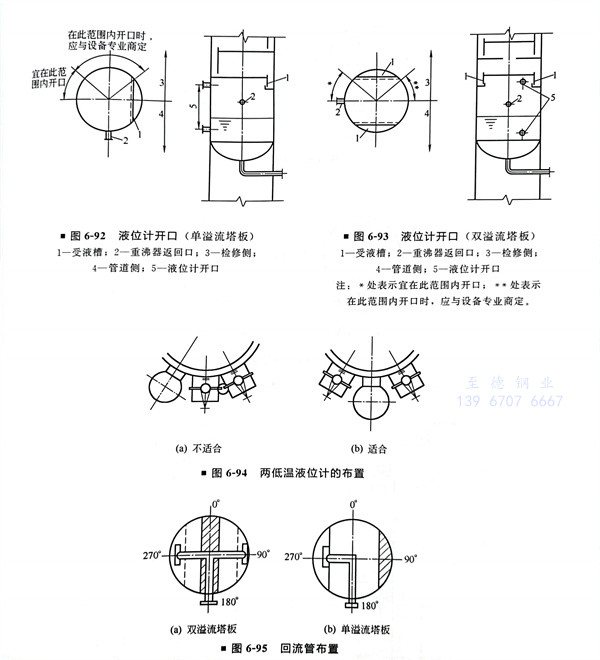

③. 液(ye)位調節器最適宜的(de)(de)位置，是在檢查液(ye)位調節器時，可以看到(dao)液(ye)位計的(de)(de)地方；并應考慮由于(yu)液(ye)相進料影響的(de)(de)液(ye)位波動。當設置的(de)(de)擋板不能避(bi)免(mian)液(ye)位波動時，應與設備(bei)專業(ye)協商解決液(ye)位計的(de)(de)方位，取決于(yu)受(shou)液(ye)槽與重沸器返回口間的(de)(de)關(guan)系（圖6-92、圖6-93）。
④. 兩個低溫液位(wei)計不要(yao)靠在一起，防(fang)止“冷橋”產(chan)生和結(jie)霜（圖6-94）。
⑤. 壓(ya)力(li)表開口(kou)(kou)和壓(ya)差(cha)計上部(bu)開口(kou)(kou)應布置在(zai)氣相區。框架內(nei)的(de)塔(ta)，如果壓(ya)力(li)表、溫度計管口(kou)(kou)與結構梁過于接近，應考慮安裝(zhuang)的(de)可能性，必(bi)要(yao)時與設備工(gong)程師商量以進(jin)行修改。

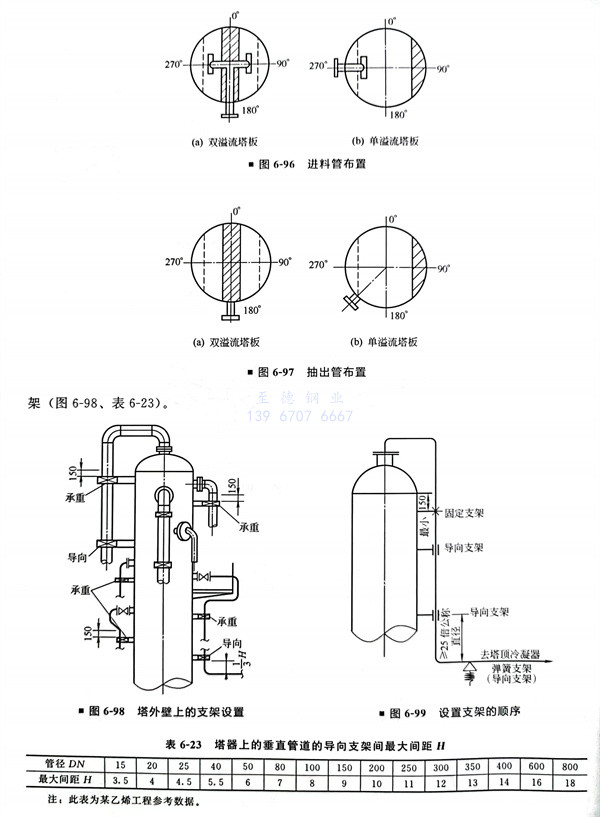

3. 回流管(guan)(guan)(guan)、進(jin)料管(guan)(guan)(guan)和(he)抽(chou)出管(guan)(guan)(guan)等布置（圖(tu)6-95～圖(tu)6-97）塔(ta)頂(ding)氣(qi)相(xiang)（餾出線）開(kai)口布置在(zai)塔(ta)頂(ding)頭蓋中(zhong)部(bu)，安全閥開(kai)口、放空(kong)管(guan)(guan)(guan)開(kai)口一般布置在(zai)塔(ta)頂(ding)氣(qi)相(xiang)開(kai)口的附近，也可將放空(kong)管(guan)(guan)(guan)開(kai)口布置在(zai)塔(ta)頂(ding)氣(qi)相(xiang)管(guan)(guan)(guan)道最高水平(ping)段的頂(ding)部(bu)。
塔(ta)頂回(hui)流(liu)(liu)或中段回(hui)流(liu)(liu)的開(kai)口，一(yi)般(ban)布置在塔(ta)板的管(guan)道(dao)側，回(hui)流(liu)(liu)管(guan)的內部結構和開(kai)口方位與塔(ta)溢流(liu)(liu)方式有關。
氣(qi)相進料(liao)開口一般(ban)布置在(zai)(zai)塔(ta)板(ban)上方(fang)(fang)，與降液管(guan)(guan)平(ping)行，當氣(qi)流速(su)度較高(gao)時，應設分配管(guan)(guan)；氣(qi)液相混合(he)進料(liao)開口一般(ban)布置在(zai)(zai)塔(ta)板(ban)上方(fang)(fang)，并設分配管(guan)(guan)，當流速(su)較高(gao)時應切(qie)線進入，并設螺旋導板(ban)。
塔板的(de)抽(chou)出口(kou)：單溢流(liu)塔板，從流(liu)體的(de)均衡性考慮，開口(kou)應與(yu)受液槽(cao)垂直布置(zhi)；雙(shuang)溢流(liu)塔板，無論(lun)是一個(ge)開口(kou)或是兩個(ge)開口(kou)，開口(kou)都宜布置(zhi)在與(yu)降液管平行的(de)塔中心(xin)線上(shang)。
