一、限流孔板的作(zuo)用與形式
限(xian)流(liu)孔板設置(zhi)在管(guan)道(dao)中用(yong)于限(xian)制(zhi)(zhi)流(liu)體的流(liu)量或(huo)降低流(liu)體的壓力。有的設計(ji)(ji)單位由(you)管(guan)道(dao)專業負責選(xuan)用(yong)，有的設計(ji)(ji)單位由(you)儀(yi)表專業負責選(xuan)用(yong)。限(xian)流(liu)孔板根據 GB/T 2624、HG/T20570、GD 2000、GD 87等標準(zhun)設計(ji)(ji)制(zhi)(zhi)造(zao)。
限(xian)流孔板用于(yu)以下幾個方面(mian)：
①. 工藝物(wu)料需要(yao)降壓且(qie)精度要(yao)求不高。
②. 在管道中閥門上、下游需要有較大壓降時，為減少流體對閥門的沖蝕，當經孔板節流不會產生氣相時，可在閥門上游串聯孔板。
③. 流(liu)體需要小流(liu)量(liang)且連續流(liu)通的(de)地(di)方(fang)，如泵(beng)(beng)的(de)沖洗管(guan)(guan)道(dao)、熱(re)備用泵(beng)(beng)的(de)旁路管(guan)(guan)道(dao)（低流(liu)量(liang)保護管(guan)(guan)道(dao)）、分析取樣管(guan)(guan)等場(chang)所。
④. 需要降(jiang)壓以(yi)減少噪(zao)聲或磨損的地方，如放(fang)空(kong)系統。
限(xian)(xian)流孔(kong)板(ban)為(wei)一同心銳孔(kong)板(ban)，用于限(xian)(xian)制流體的(de)流量(liang)或降低流體的(de)壓(ya)(ya)(ya)力(li)。流體通(tong)過孔(kong)板(ban)就(jiu)會(hui)產生壓(ya)(ya)(ya)力(li)降，通(tong)過孔(kong)板(ban)的(de)流量(liang)則隨壓(ya)(ya)(ya)力(li)降的(de)增(zeng)大而增(zeng)大。但當壓(ya)(ya)(ya)力(li)降超(chao)過一定數值(zhi)，即超(chao)過臨界壓(ya)(ya)(ya)力(li)降時(shi)，不(bu)論出口壓(ya)(ya)(ya)力(li)如何降低，流量(liang)將維(wei)持(chi)一定的(de)數值(zhi)而不(bu)再增(zeng)加。限(xian)(xian)流孔(kong)板(ban)就(jiu)是(shi)根據(ju)這(zhe)個原理用來限(xian)(xian)制流體的(de)流量(liang)或降低流體的(de)壓(ya)(ya)(ya)力(li)。
限流孔板作為節流元件，由于(yu)具有結構(gou)簡單(dan)、易加工(gong)、制造(zao)成本低、安裝(zhuang)方便(bian)等優點，在滿足工(gong)藝(yi)要(yao)求的(de)前提下，使用(yong)(yong)限流孔板代替調(diao)節閥來(lai)限定流量或降低壓力(li)，將(jiang)會大(da)大(da)地降低投資和(he)操作維修(xiu)費用(yong)(yong)，因此在國外已被廣(guang)泛地應用(yong)(yong)于(yu)工(gong)藝(yi)裝(zhuang)置(zhi)，對裝(zhuang)置(zhi)的(de)安全(quan)運行起著重要(yao)的(de)作用(yong)(yong)。

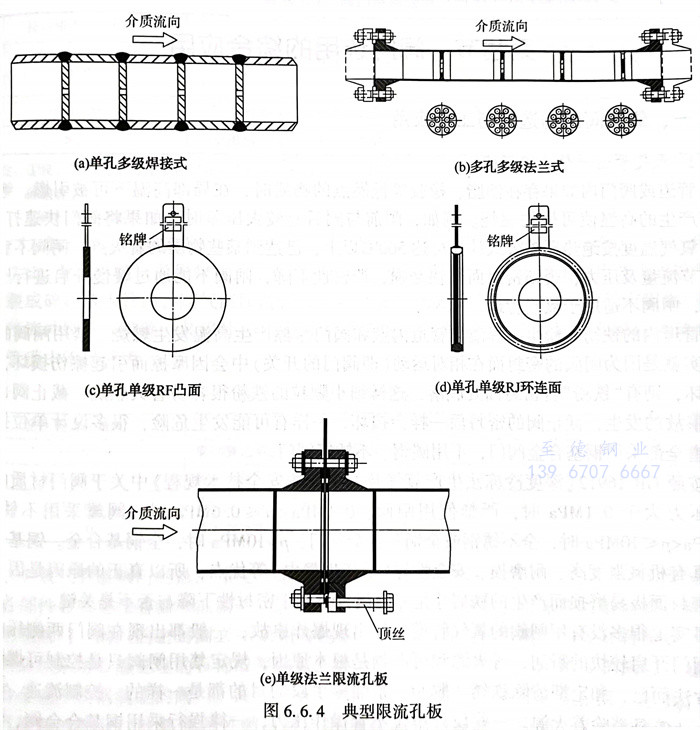

限流孔(kong)板按孔(kong)板上開孔(kong)數分(fen)為單(dan)孔(kong)板和(he)多(duo)孔(kong)板，按板數可分(fen)為單(dan)板和(he)多(duo)板。公(gong)稱直徑：10mm≤DN≤1000mm，公(gong)稱壓力：PN≤42MPa。工作溫度(du)：50℃≤t≤550℃ ，連接(jie)(jie)方式(shi)：焊接(jie)(jie)、法蘭連接(jie)(jie)。典型(xing)限流孔(kong)板見(jian)圖6.6.4。
二(er)、限流孔板選型(xing)的一般要(yao)求
1. 氣體、蒸(zheng)汽
為了避免使用限流(liu)(liu)(liu)孔板(ban)(ban)的(de)管路出現(xian)噎(ye)塞(sai)流(liu)(liu)(liu)，限流(liu)(liu)(liu)孔板(ban)(ban)后壓(ya)力(li)(li)(P2)不能小于板(ban)(ban)前(qian)(qian)壓(ya)力(li)(li)(p1)的(de)55％，即P2≥0.55p1，因(yin)此(ci)當P2<0.55p1 時，不能用單板(ban)(ban)，要選擇(ze)多板(ban)(ban)。板(ban)(ban)數要保(bao)證(zheng)每(mei)板(ban)(ban)的(de)板(ban)(ban)后壓(ya)力(li)(li)大于板(ban)(ban)前(qian)(qian)壓(ya)力(li)(li)的(de)55％。
2. 液體
當(dang)液體(ti)壓(ya)降(jiang)小(xiao)于或等于2.5MPa時，選擇(ze)單板孔板。當(dang)液體(ti)壓(ya)降(jiang)大(da)于2.5MPa時，選擇(ze)多板孔板，且使(shi)每塊孔板的壓(ya)降(jiang)小(xiao)于2.5MPa。
三(san)、孔(kong)數的(de)確(que)定
管(guan)道公稱直(zhi)徑≤150mm的(de)管(guan)路，通常(chang)采用(yong)單孔(kong)(kong)孔(kong)(kong)板(ban)(ban)；150mm時，采用(yong)多孔(kong)(kong)孔(kong)(kong)板(ban)(ban)。多孔(kong)(kong)孔(kong)(kong)板(ban)(ban)的(de)孔(kong)(kong)徑（do），一(yi)般可選用(yong)12.5mm，20mm，25mm，40mm。在計算多孔(kong)(kong)孔(kong)(kong)板(ban)(ban)時，首先按單孔(kong)(kong)孔(kong)(kong)板(ban)(ban)求出孔(kong)(kong)徑（d），然后按式（6.6.1）求取選用(yong)的(de)多孔(kong)(kong)孔(kong)(kong)板(ban)(ban)的(de)孔(kong)(kong)數（N）。
