一(yi)、過濾器概述(shu)

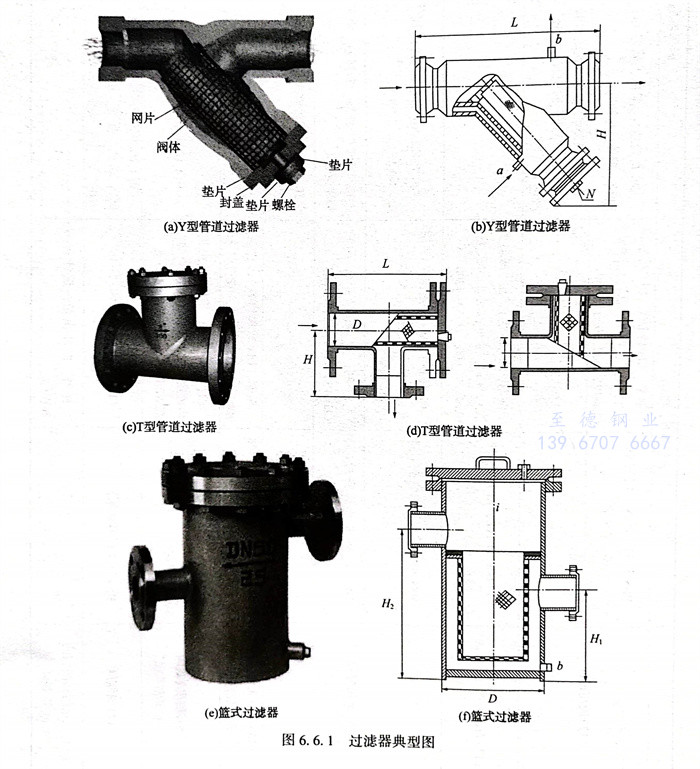

過濾器是輸送介質管道上不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其他設備的進口端，用來消除介質中的雜質，以保護閥(fa)門及設備的正常使用。典型過濾器見圖6.6.1。
二、管道過(guo)濾器分類(lei)
管道(dao)過(guo)(guo)濾(lv)(lv)器比較類型常用的主要有(you)T型管道(dao)過(guo)(guo)濾(lv)(lv)器，Y型管道(dao)過(guo)(guo)濾(lv)(lv)器，雙聯切換過(guo)(guo)濾(lv)(lv)器，以(yi)及籃式過(guo)(guo)濾(lv)(lv)器。
1. 籃式過濾器
過(guo)濾(lv)器(qi)是除去液(ye)體中少量固體顆粒的(de)(de)(de)小型設備(bei)，可(ke)保(bao)護(hu)設備(bei)的(de)(de)(de)正常工作，當(dang)流(liu)體進入(ru)有一(yi)定規(gui)格濾(lv)網的(de)(de)(de)濾(lv)筒(tong)后(hou)，其(qi)雜(za)質被阻擋，而清潔的(de)(de)(de)濾(lv)液(ye)則由過(guo)濾(lv)器(qi)出(chu)(chu)口排出(chu)(chu)，當(dang)需要(yao)清洗(xi)時，只要(yao)將(jiang)可(ke)拆卸的(de)(de)(de)濾(lv)筒(tong)取出(chu)(chu)，處理后(hou)重新(xin)裝(zhuang)入(ru)即(ji)可(ke)，因此，使(shi)用(yong)維護(hu)極為(wei)方(fang)便。使(shi)用(yong)一(yi)段時間(jian)后(hou)打開上蓋(gai)，取出(chu)(chu)像(xiang)提籃子式的(de)(de)(de)過(guo)濾(lv)網，一(yi)經洗(xi)刷即(ji)可(ke)恢復如新(xin)。
2. T型管道(dao)過(guo)濾器(qi)
該(gai)過濾(lv)(lv)器(qi)(qi)采(cai)用優質不(bu)銹(xiu)(xiu)鋼(gang)制造，內筒(tong)為不(bu)銹(xiu)(xiu)鋼(gang)薄板沖孔(kong)成形(xing)濾(lv)(lv)筒(tong)，緊配絲網(wang)結構，活節連接，拆卸清洗方(fang)便(bian)，可根據用戶實(shi)際(ji)使用情況(kuang)，選(xuan)用20～100目不(bu)銹(xiu)(xiu)鋼(gang)絲網(wang)配套。管道過濾(lv)(lv)器(qi)(qi)是(shi)管道輸送液體過程(cheng)中清除固體雜質的設(she)備(bei)。液體流經過濾(lv)(lv)器(qi)(qi)時，其中的雜質被(bei)濾(lv)(lv)出，可保護(hu)機泵、壓(ya)縮機、儀(yi)表和其他設(she)備(bei)正(zheng)常工作。當需要(yao)清洗時，只要(yao)將可拆卸的濾(lv)(lv)筒(tong)取(qu)出，去除濾(lv)(lv)出的雜質后，重新裝入即(ji)可，使用維護(hu)極為方(fang)便(bian)。該(gai)設(she)備(bei)具有占地少、水(shui)頭損失小、不(bu)加藥(yao)劑、操作簡單、使用壽命長、維護(hu)修理方(fang)便(bian)等(deng)優點，可廣泛運用于各種(zhong)敞(chang)開式(shi)、封(feng)閉式(shi)冷熱水(shui)系統(tong)，是(shi)避(bi)免系統(tong)堵(du)塞(sai)和減輕水(shui)泵磨損，保證系統(tong)正(zheng)常運行(xing)的理想設(she)備(bei)。
3. Y型管道(dao)過濾(lv)器(qi)
Y型過濾器(qi)是使(shi)用水(shui)力(li)控制(zhi)閥(fa)(fa)及精密的(de)(de)(de)易堵(du)塞(sai)的(de)(de)(de)機械產(chan)品所必須具(ju)備的(de)(de)(de)過濾設備，是輸(shu)送(song)介質(zhi)(zhi)的(de)(de)(de)管道(dao)系列不(bu)可缺少的(de)(de)(de)一種裝置。通常(chang)安裝于水(shui)力(li)控制(zhi)閥(fa)(fa)、減(jian)壓(ya)閥(fa)(fa)、泄(xie)壓(ya)閥(fa)(fa)、定(ding)水(shui)位閥(fa)(fa)等設備的(de)(de)(de)進口端，用來消除介質(zhi)(zhi)中的(de)(de)(de)雜質(zhi)(zhi)，防止顆粒性(xing)雜質(zhi)(zhi)進入通道(dao)，造成墻塞(sai)，以保護設備管道(dao)上的(de)(de)(de)配件免受磨損(sun)和堵(du)塞(sai)。
4. 錐型管道過濾器
錐形(xing)過(guo)濾(lv)器又稱臨(lin)時過(guo)濾(lv)器，其外(wai)形(xing)為椎(zhui)體，屬(shu)于管道粗過(guo)濾(lv)系列，形(xing)式簡單(dan)。
三、管(guan)道過濾器一(yi)般要求
（1）液體物料泵前的入口管道(dao)上應設過濾器。
（2）過(guo)濾器的(de)設(she)計(ji)壓力不應低于管道(dao)(dao)系(xi)統的(de)設(she)計(ji)壓力，過(guo)濾器的(de)設(she)計(ji)溫度應與所(suo)連接管道(dao)(dao)系(xi)統的(de)設(she)計(ji)溫度一(yi)致。
（3）濾(lv)(lv)筒(tong)宜采(cai)用不銹鋼(gang)材料(liao)(liao)(liao)制作，當液體物(wu)料(liao)(liao)(liao)或工藝過(guo)程(cheng)對濾(lv)(lv)筒(tong)材料(liao)(liao)(liao)有特殊要求(qiu)時，可選用其他材料(liao)(liao)(liao)。過(guo)濾(lv)(lv)器的(de)殼體材料(liao)(liao)(liao)應滿足輸送介質(zhi)的(de)性(xing)質(zhi)及管道(dao)操(cao)作條件的(de)要求(qiu)。
（4）過(guo)濾器接(jie)口(kou)(kou)端面為法(fa)蘭連接(jie)時(shi)，其(qi)公稱壓力(li)、密封面型式與(yu)所(suo)(suo)連接(jie)管(guan)道(dao)法(fa)蘭一(yi)致；接(jie)口(kou)(kou)端面為焊接(jie)和螺紋連接(jie)時(shi)，其(qi)尺(chi)寸應與(yu)所(suo)(suo)連接(jie)管(guan)道(dao)一(yi)致，材質與(yu)管(guan)道(dao)相匹配。
（5）濾網規格(ge)及(ji)其技術要求應(ying)符合GB／T 5330《工業用(yong)金屬(shu)編織方孔篩網》的規定(ding)。
四、管道(dao)過濾(lv)器的(de)選用
（1）按(an)安裝、操(cao)作、檢修要求選用過濾(lv)器：
①. 安裝(zhuang)空間受限時宜(yi)選用Y型或T型過濾(lv)器；
②. 介質流(liu)向(xiang)有(you)90°變化處(chu)宜(yi)選用折(zhe)流(liu)式T型過濾器；
③. 需經(jing)常清(qing)洗或更換濾筒的過(guo)濾器宜選用(yong)快(kuai)開籃式過(guo)濾器；
④. 正常(chang)工(gong)況下不能(neng)拆卸且需經常(chang)吹掃(sao)時(shi)，應選(xuan)用具(ju)有反沖洗功能(neng)的過濾器；
⑤. 臨時使用(yong)的過濾(lv)器宜選用(yong)錐(zhui)型過濾(lv)器；
⑥. 拆卸法(fa)蘭或封頭重量大于15kg時(shi)，宜選用帶(dai)有鉸鏈的過(guo)濾(lv)器；拆卸法(fa)蘭或封頭重量大于50kg時(shi)，宜選用帶(dai)有吊柱的過(guo)濾(lv)器。
（2）按介(jie)質(zhi)性(xing)(xing)質(zhi)選(xuan)(xuan)用(yong)(yong)過濾(lv)器(qi)：輸(shu)送操作(zuo)溫(wen)度(du)(du)下黏度(du)(du)高于(yu)20m㎡／s介(jie)質(zhi)時(shi)，宜選(xuan)(xuan)用(yong)(yong)籃(lan)式過濾(lv)器(qi)；輸(shu)送職業性(xing)(xing)接(jie)(jie)(jie)觸危(wei)害程度(du)(du)I級、II級介(jie)質(zhi)時(shi)，宜選(xuan)(xuan)用(yong)(yong)接(jie)(jie)(jie)口端面為(wei)焊(han)接(jie)(jie)(jie)的過濾(lv)器(qi)；輸(shu)送操作(zuo)溫(wen)度(du)(du)低于(yu)等于(yu)-45℃的介(jie)質(zhi)時(shi)，宜選(xuan)(xuan)用(yong)(yong)接(jie)(jie)(jie)口端面為(wei)焊(han)接(jie)(jie)(jie)的過濾(lv)器(qi)。
（3）按泵(beng)的類(lei)型(xing)選(xuan)(xuan)用過(guo)濾(lv)器：螺桿泵(beng)宜選(xuan)(xuan)用籃式過(guo)濾(lv)器；磁力泵(beng)應選(xuan)(xuan)用磁性復合過(guo)濾(lv)器。
（4）管道(dao)公(gong)稱直(zhi)徑≤100mm時，宜選(xuan)用(yong)Y型(xing)過(guo)濾器(qi)，公(gong)稱直(zhi)徑＞100mm、≤350mm時，宜選(xuan)用(yong)T型(xing)過(guo)濾器(qi)；管道(dao)公(gong)稱直(zhi)徑≥400mm時，宜選(xuan)用(yong)籃(lan)式(shi)過(guo)濾器(qi)。
（5）錐型過濾器(qi)的(de)倍(bei)(bei)數(shu)宜為1.5～2倍(bei)(bei)，Y型、T型過濾器(qi)的(de)倍(bei)(bei)數(shu)宜為2～3倍(bei)(bei)；籃式過濾器(qi)的(de)倍(bei)(bei)數(shu)宜為3～10倍(bei)(bei)。
（6）過(guo)濾(lv)器濾(lv)網目數(shu)的(de)(de)選擇(ze)：過(guo)濾(lv)器濾(lv)網的(de)(de)目數(shu)不宜大(da)(da)于(yu)80目；輸送操作溫度下黏(nian)度大(da)(da)于(yu)20m㎡／s的(de)(de)介質時(shi)，宜選用10～40目；輸送潤滑油類油品時(shi)，宜選用40目；當泵對(dui)過(guo)濾(lv)精度有(you)特殊要(yao)求時(shi)，應按(an)泵的(de)(de)要(yao)求進行選用。
五(wu)、管道過(guo)濾(lv)器的工程應用
某DN150工(gong)藝物(wu)料管道(dao)，壓力等級Class150，選(xuan)用(yong)T型過濾器，端部選(xuan)用(yong)法蘭連(lian)接，過濾器殼體采用(yong)316L，內(nei)件選(xuan)用(yong)18-8不銹(xiu)鋼濾網，濾網規格需根據實際(ji)情況(kuang)選(xuan)擇(ze)。
六、過濾器有關(guan)標準規范(fan)
GB/T 14295《空氣過(guo)濾器(qi)》
GB/T 14382《管道用三通過濾器》
GB/T 17486《液壓過濾器》
HG/T 21637《化工管道過濾器》
JB/T 7538《管道用籃式過濾器》
SH/T 3411《石油化工泵用過濾器選用》
SY/T 0523《油田水處理過濾器》
JB/T 7374《氣動空氣過濾器》
HG/T 20570.22《管道過濾器》
JB/T 10410《業用水自動反沖洗過濾器》
