1. 套(tao)管(guan)(guan)與檢漏管(guan)(guan)的設(she)計

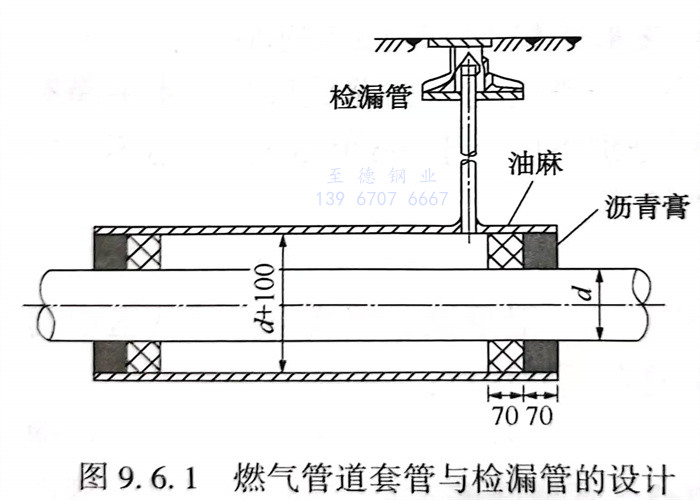

  燃氣管(guan)(guan)(guan)(guan)道(dao)與鐵(tie)路、公(gong)路、地溝(gou)及其他管(guan)(guan)(guan)(guan)道(dao)的閥井交叉，或(huo)必須(xu)通過(guo)居住(zhu)建筑(zhu)物和公(gong)共建筑(zhu)物近旁以(yi)(yi)及埋深過(guo)淺時(shi)，均應敷設在套管(guan)(guan)(guan)(guan)內。可采用開挖(wa)施(shi)工，也可用頂(ding)管(guan)(guan)(guan)(guan)法(fa)使套管(guan)(guan)(guan)(guan)就位(wei)，套管(guan)(guan)(guan)(guan)內徑一般應比燃氣管(guan)(guan)(guan)(guan)道(dao)外徑大100mm以(yi)(yi)上(shang)。見圖9.6.1。套管(guan)(guan)(guan)(guan)常用鋼管(guan)(guan)(guan)(guan)或(huo)鋼筋混凝土管(guan)(guan)(guan)(guan)。

  檢(jian)查檢(jian)漏管(guan)(guan)(guan)內(nei)有無(wu)燃(ran)氣，即可鑒定(ding)套(tao)(tao)管(guan)(guan)(guan)內(nei)的(de)(de)燃(ran)氣管(guan)(guan)(guan)道的(de)(de)嚴密(mi)程度。檢(jian)漏管(guan)(guan)(guan)應按(an)設計要求裝在套(tao)(tao)管(guan)(guan)(guan)一端或在套(tao)(tao)管(guan)(guan)(guan)兩端各裝1個，一般(ban)是(shi)根據套(tao)(tao)管(guan)(guan)(guan)長(chang)度而定(ding)。檢(jian)漏管(guan)(guan)(guan)由檢(jian)漏管(guan)(guan)(guan)、管(guan)(guan)(guan)箍絲堵(du)與防(fang)護罩組成(cheng)。檢(jian)漏管(guan)(guan)(guan)常用φ50mm的(de)(de)鍍鋅鋼(gang)管(guan)(guan)(guan)，一端焊接在(zai)套管(guan)(guan)(guan)上，另一(yi)(yi)端安裝管(guan)(guan)(guan)箍與絲堵(du)，要伸(shen)入安設在(zai)地面的保(bao)護罩(zhao)(zhao)內。檢漏管(guan)(guan)(guan)與套管(guan)(guan)(guan)焊接處以及檢漏本身要涂防腐涂料(liao)。保(bao)護罩(zhao)(zhao)上側應與地面一(yi)(yi)致。在(zai)檢漏時，打(da)開(kai)防護罩(zhao)(zhao)，擰開(kai)絲堵(du)，然后把(ba)燃氣(qi)指示計的橡膠管(guan)(guan)(guan)插入檢漏管(guan)(guan)(guan)內即可。

2. 放(fang)散管

  當燃(ran)(ran)氣管(guan)道投入運(yun)行時，要(yao)排掉管(guan)內的空氣及燃(ran)(ran)氣與空氣的混(hun)合物。檢(jian)修時，要(yao)放掉管(guan)內殘留的燃(ran)(ran)氣。因此(ci)，在(zai)燃(ran)(ran)氣管(guan)中應設置放散(san)管(guan)。放散(san)管(guan)裝在(zai)最高點和每個(ge)閥門之前（按燃(ran)(ran)氣流(liu)動方向）。放散(san)管(guan)上安裝球閥，燃(ran)(ran)氣管(guan)道正常運(yun)行中必須關閉。

3. 排(pai)水(shui)器

  在輸送濕燃(ran)氣時(shi)，燃(ran)氣管(guan)道(dao)(dao)的(de)(de)(de)低(di)點應(ying)設(she)排(pai)水(shui)器，其構造和(he)(he)型(xing)號隨燃(ran)氣壓力和(he)(he)凝(ning)水(shui)量(liang)不同(tong)而不同(tong)。小容量(liang)的(de)(de)(de)排(pai)水(shui)器可設(she)在輸送經干燥處(chu)理燃(ran)氣的(de)(de)(de)管(guan)道(dao)(dao)上，此時(shi)排(pai)水(shui)器用(yong)來排(pai)除(chu)施(shi)工(gong)安(an)裝時(shi)進入管(guan)道(dao)(dao)的(de)(de)(de)水(shui)。排(pai)水(shui)器的(de)(de)(de)排(pai)水(shui)管(guan)也(ye)可作修理時(shi)吹掃(sao)管(guan)道(dao)(dao)和(he)(he)置換通氣之用(yong)。

4. 絕緣法蘭

  在管道(dao)的某些(xie)位(wei)置上(shang)需(xu)要(yao)安裝(zhuang)絕(jue)緣法蘭，以(yi)切斷陰極保護(hu)電(dian)流，防止電(dian)流的流失及對(dui)非保護(hu)金屬構筑物的干(gan)擾。原則上(shang)絕(jue)緣法蘭應安裝(zhuang)在以(yi)下部(bu)位(wei)：

  ①. 管道與站、庫(ku)的連接(jie)處(chu)。

  ②. 管道與設備(bei)的分(fen)界處(chu)。

  ③. 支管(guan)與干管(guan)連接(jie)處(chu)。

  ④. 有防(fang)腐覆(fu)蓋層管(guan)段與裸管(guan)道的連接(jie)處。

  ⑤. 管(guan)道(dao)大型穿、跨越段的兩端。

  ⑥. 新(xin)舊管(guan)道(dao)、不同材(cai)質管(guan)道(dao)的(de)連(lian)接處。

  ⑦. 對于(yu)雜散電流干擾(rao)(rao)段，也可采用絕緣法蘭減輕干擾(rao)(rao)。

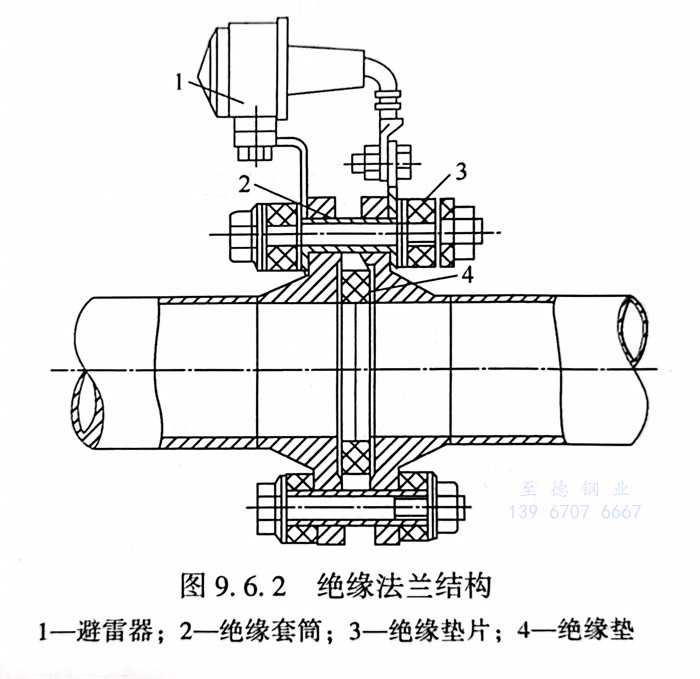

  絕緣(yuan)(yuan)法蘭(lan)(lan)結(jie)構如(ru)圖9.6.2所示，在兩(liang)片(pian)法蘭(lan)(lan)盤(pan)中(zhong)墊(dian)以絕緣(yuan)(yuan)墊(dian)片(pian)，螺栓上套有(you)絕緣(yuan)(yuan)套管，螺栓兩(liang)頭用絕緣(yuan)(yuan)墊(dian)圈(quan)隔開，以保證法蘭(lan)(lan)兩(liang)側相(xiang)互(hu)絕緣(yuan)(yuan)。

5. 通球清(qing)管(guan)器

  燃(ran)氣(qi)管(guan)(guan)道(dao)施工中(zhong)大氣(qi)環境(jing)會使鋼(gang)管(guan)(guan)內(nei)壁生銹，并難(nan)免有(you)一(yi)些(xie)焊渣、泥土、石塊、雜物等(deng)退(tui)落在管(guan)(guan)道(dao)內(nei)，一(yi)些(xie)雨水(shui)(shui)或(huo)地(di)下水(shui)(shui)也會流(liu)入管(guan)(guan)內(nei)，可能引起管(guan)(guan)道(dao)內(nei)壁的(de)腐(fu)(fu)蝕，增大管(guan)(guan)壁租糙度(du)，大量(liang)水(shui)(shui)、泥土、磚(zhuan)石與腐(fu)(fu)蝕產物的(de)聚積，還會局部堵塞或(huo)縮小管(guan)(guan)道(dao)的(de)交通截面(mian)，為解(jie)決以上間題，進(jin)行管(guan)(guan)道(dao)內(nei)壁的(de)清掃是十(shi)分必(bi)要的(de)，通球掃續是管(guan)(guan)道(dao)施工和生產管(guan)(guan)理的(de)重要措(cuo)施，清管(guan)(guan)的(de)基(ji)本目的(de)為：保(bao)(bao)護管(guan)(guan)道(dao)，使它免遭(zao)燃(ran)氣(qi)中(zhong)有(you)害成(cheng)分的(de)腐(fu)(fu)姓(xing)，延長(chang)使用(yong)壽(shou)命，改善管(guan)(guan)槽內(nei)部的(de)光潔度(du)，減少摩阻(zu)，提(ti)高管(guan)(guan)道(dao)輸(shu)送(song)效率，保(bao)(bao)證燃(ran)氣(qi)的(de)純度(du)。

  清(qing)管(guan)(guan)器(qi)(qi)的(de)具體型式(shi)很多，從結構特征上(shang)可(ke)區分(fen)為(wei)清(qing)管(guan)(guan)球(qiu)、皮碗(wan)清(qing)管(guan)(guan)器(qi)(qi)和(he)塑(su)料清(qing)管(guan)(guan)器(qi)(qi)3類。任(ren)何清(qing)管(guan)(guan)器(qi)(qi)都(dou)要求具有可(ke)靠的(de)通(tong)(tong)過(guo)性能（通(tong)(tong)過(guo)彎(wan)頭、三通(tong)(tong)和(he)管(guan)(guan)道變形的(de)能力(li)），足夠的(de)機械強度和(he)良好的(de)清(qing)管(guan)(guan)效果。

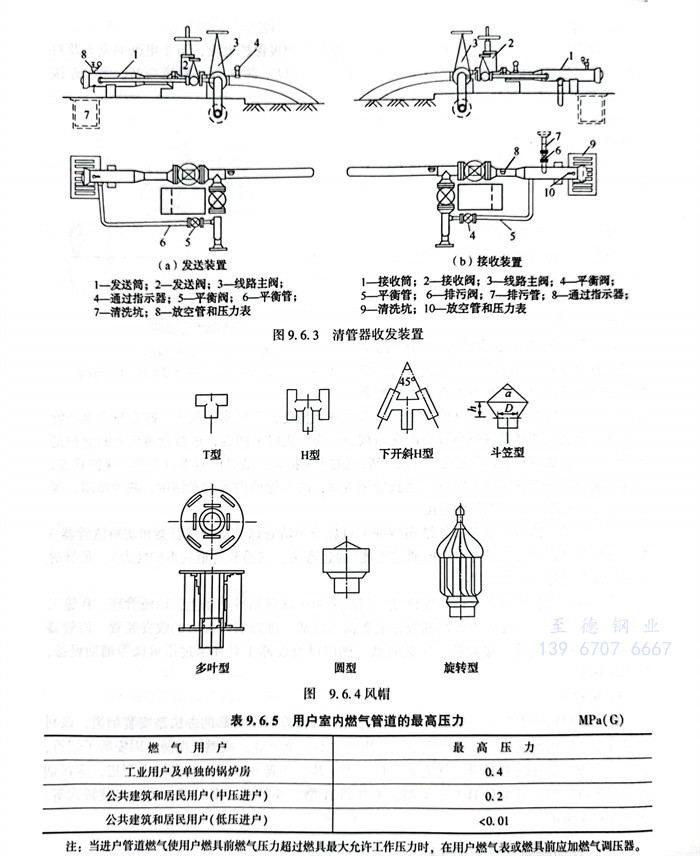

  清(qing)管(guan)器(qi)收發(fa)(fa)裝(zhuang)(zhuang)置(zhi)(zhi)多附設在(zai)壓(ya)縮機站、門站和(he)調壓(ya)計量站等站場上，以(yi)便管(guan)理。在(zai)施工(gong)中(zhong)需(xu)要通球掃線時，往(wang)往(wang)永久性的(de)收發(fa)(fa)裝(zhuang)(zhuang)置(zhi)(zhi)尚未建成，則(ze)需(xu)制作臨時的(de)收發(fa)(fa)裝(zhuang)(zhuang)置(zhi)(zhi)。清(qing)管(guan)器(qi)收發(fa)(fa)裝(zhuang)(zhuang)置(zhi)(zhi)包括發(fa)(fa)送筒、接收筒、工(gong)藝管(guan)線、閥門以(yi)及裝(zhuang)(zhuang)卸工(gong)具(ju)和(he)通過指示儀等輔助設備，見圖9.6.3。

6. 風(feng)帽(mao)

  燃氣(qi)燃燒后產生煙(yan)氣(qi)，排(pai)放過多(duo)，且房間通風較差時，可靠的辦法是安裝(zhuang)(zhuang)煙(yan)道(dao)(dao)，以(yi)利煙(yan)氣(qi)排(pai)出(chu)。使用燃具時，一旦操作不當，則(ze)產生不完全(quan)燃燒，或燃氣(qi)泄漏，因(yin)安裝(zhuang)(zhuang)了煙(yan)道(dao)(dao)，就可以(yi)預防一氧化碳中毒或燃氣(qi)著火、爆炸等事故、為(wei)避免風、雨、雪進人(ren)煙(yan)道(dao)(dao)，應在煙(yan)道(dao)(dao)頂端裝(zhuang)(zhuang)設風帽(mao)，風帽(mao)有H型(xing)、T型(xing)、下開斜(xie)H型(xing)、斗笠型(xing)、多(duo)葉(xie)型(xing)、圓(yuan)型(xing)和旋轉式等。如圖9.6.4所示。
