熱(re)力管道布置設計要求規范主要有以下(xia)幾點(dian)：
1. 熱力管道布置(zhi)設計(ji)原則
①. 城鎮供熱(re)管網(wang)的布置應在城鎮規劃的指(zhi)導下，根據熱(re)負(fu)荷分布、熱(re)源位(wei)置、其他管道及構筑物、園林綠地、水文、地質條(tiao)件(jian)等(deng)因素，經技術經濟比較確定。
②. 城鎮供熱管(guan)網管(guan)道的位置應(ying)符合下列規定：
a. 城(cheng)鎮(zhen)道(dao)路(lu)(lu)上的供熱管道(dao)應平(ping)行于道(dao)路(lu)(lu)中(zhong)心線，并宜敷(fu)設在(zai)車行道(dao)以外，同一條管道(dao)應只(zhi)沿(yan)街道(dao)的一側(ce)敷(fu)設；
b. 穿(chuan)過(guo)廠(chang)區的供熱管道應敷設(she)在易于檢修和維護的位(wei)置(zhi)；
c. 通過非建(jian)筑區的供熱(re)管道應(ying)沿公路敷設；
d. 供熱管(guan)網選線(xian)時宜避開土質松軟地(di)(di)區(qu)、地(di)(di)震斷(duan)裂帶、滑坡危(wei)險地(di)(di)帶以及高地(di)(di)下(xia)水位區(qu)等(deng)不利地(di)(di)段。
③. 管徑小于或(huo)等于300mm的(de)(de)供(gong)熱(re)管道，可穿越(yue)建(jian)筑(zhu)物(wu)(wu)的(de)(de)地(di)下室或(huo)用開槽施(shi)工法自建(jian)筑(zhu)物(wu)(wu)下專門敷(fu)設的(de)(de)通行(xing)管溝內穿過(guo)。用暗挖法施(shi)工穿過(guo)建(jian)筑(zhu)物(wu)(wu)時不受管徑限制。
④. 熱(re)力網管(guan)(guan)道(dao)可與自來水(shui)管(guan)(guan)道(dao)、電(dian)壓(ya)10kV以下的(de)電(dian)力電(dian)纜、通信線(xian)路、壓(ya)縮空氣管(guan)(guan)道(dao)、壓(ya)力排(pai)水(shui)管(guan)(guan)道(dao)和(he)重油管(guan)(guan)道(dao)一起(qi)敷設在(zai)(zai)綜(zong)合(he)管(guan)(guan)溝內。在(zai)(zai)綜(zong)合(he)管(guan)(guan)溝內，熱(re)力網管(guan)(guan)道(dao)應高于(yu)自來水(shui)管(guan)(guan)道(dao)和(he)重油管(guan)(guan)道(dao)，并且自來水(shui)管(guan)(guan)道(dao)應做(zuo)絕熱(re)層(ceng)和(he)防水(shui)層(ceng)。
⑤. 地上敷設的供熱管(guan)道可與(yu)其他管(guan)道敷設在(zai)同(tong)一管(guan)架上，但應便于檢修(xiu)，且不得(de)架設在(zai)腐(fu)蝕性介質(zhi)管(guan)道的下方。
2. 熱力(li)管道敷設方(fang)式的確定
管道敷(fu)(fu)(fu)設(she)(she)(she)方(fang)式(shi)分地上敷(fu)(fu)(fu)設(she)(she)(she)和(he)(he)地下(xia)敷(fu)(fu)(fu)設(she)(she)(she)兩(liang)種(zhong)方(fang)式(shi)。地上敷(fu)(fu)(fu)設(she)(she)(she)又分為(wei)低、中(zhong)、高支(zhi)架敷(fu)(fu)(fu)設(she)(she)(she)。地下(xia)敷(fu)(fu)(fu)設(she)(she)(she)又分為(wei)直埋敷(fu)(fu)(fu)設(she)(she)(she)和(he)(he)管溝(gou)敷(fu)(fu)(fu)設(she)(she)(she)。
①. 城鎮街道上(shang)和(he)居住(zhu)區內(nei)的供(gong)熱(re)管道宜采(cai)(cai)用地(di)下敷設(she)。當(dang)地(di)下敷設(she)困難時，可(ke)采(cai)(cai)用地(di)上(shang)敷設(she)，但設(she)計時應(ying)注意美觀。
②. 工廠(chang)區的供熱管道，應采用地(di)上敷設(she)。
③. 熱(re)(re)水供熱(re)(re)管道地下(xia)敷設(she)時，宜采用直埋敷設(she)。
④. 熱水或(huo)蒸汽(qi)管道采用管溝(gou)敷設時，宜采用不通(tong)(tong)行(xing)管溝(gou)敷設；穿越不允許開挖檢修的地段(duan)時，應采用通(tong)(tong)行(xing)管溝(gou)敷設，當采用通(tong)(tong)行(xing)管溝(gou)困難時，可采用半通(tong)(tong)行(xing)管溝(gou)敷設。
⑤. 蒸(zheng)汽管(guan)道采用(yong)管(guan)溝(gou)敷設(she)困難時，可采用(yong)保溫性能(neng)良好、防水(shui)性能(neng)可靠、保護管(guan)耐腐蝕的預(yu)制(zhi)保溫管(guan)直埋敷設(she)，其設(she)計壽命應不低于25年。
3. 管溝敷(fu)設要求

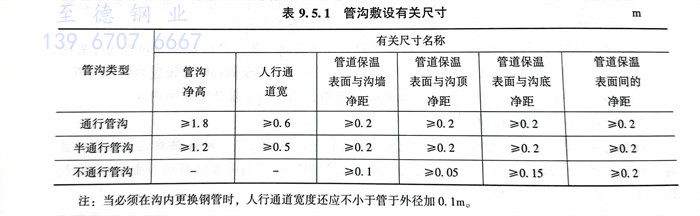

管溝敷設有關尺寸應符合表9.5.1的規定。
注：當必須在溝內更換鋼管時，人行通道寬度還應不小于(yu)管于(yu)外徑加0.1m。
工(gong)作人(ren)(ren)員(yuan)經常進入的(de)通(tong)行管(guan)(guan)(guan)溝(gou)應(ying)(ying)有照明設備和良好的(de)通(tong)風：人(ren)(ren)員(yuan)在管(guan)(guan)(guan)溝(gou)內工(gong)作時，空(kong)氣溫度(du)不(bu)(bu)得(de)超過40℃．通(tong)行管(guan)(guan)(guan)溝(gou)應(ying)(ying)設事故人(ren)(ren)孔：設有蒸汽管(guan)(guan)(guan)道的(de)通(tong)行管(guan)(guan)(guan)溝(gou)，事故人(ren)(ren)孔間(jian)距(ju)不(bu)(bu)應(ying)(ying)大(da)于100m；熱水(shui)管(guan)(guan)(guan)道的(de)通(tong)行管(guan)(guan)(guan)溝(gou)，事故人(ren)(ren)孔間(jian)距(ju)應(ying)(ying)不(bu)(bu)大(da)于400m．對于整體混凝(ning)土結構的(de)通(tong)行管(guan)(guan)(guan)溝(gou)，每隔(ge)200m宜設一個安裝孔。
4. 熱(re)力管道布(bu)置間距(ju)要求

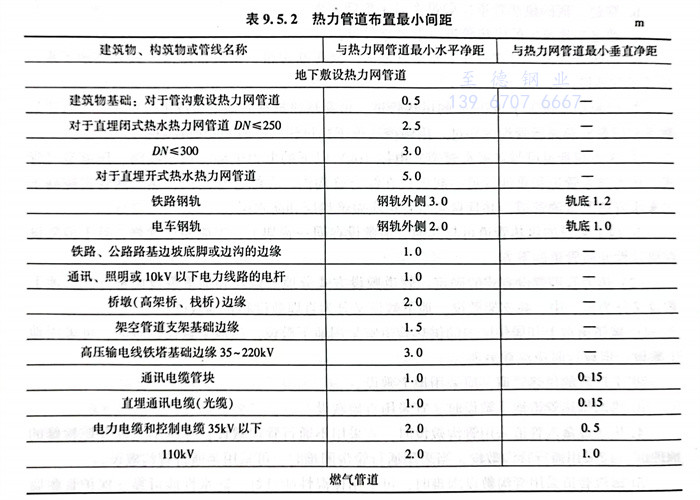

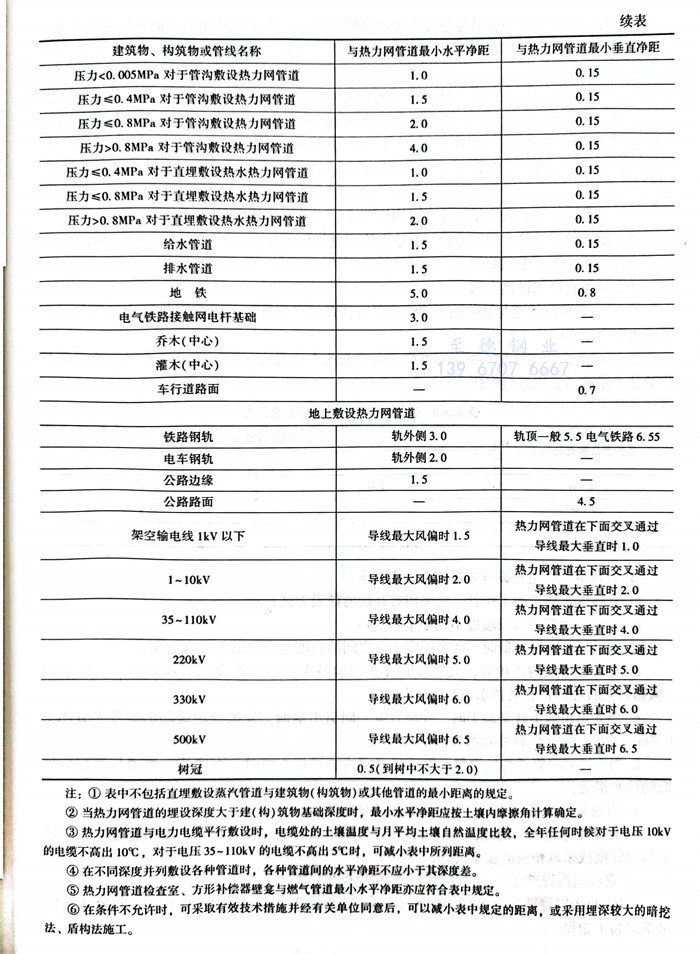

地(di)下敷設(she)(she)熱力網(wang)管(guan)道(dao)(dao)的(de)(de)管(guan)溝外(wai)表(biao)(biao)面，直埋敷設(she)(she)熱水(shui)管(guan)道(dao)(dao)或地(di)上(shang)敷設(she)(she)管(guan)道(dao)(dao)的(de)(de)保溫結構(gou)表(biao)(biao)面與(yu)建(jian)筑物、構(gou)筑物、道(dao)(dao)路、鐵路、電(dian)纜(lan)、架空電(dian)線和其他管(guan)道(dao)(dao)的(de)(de)最小水(shui)平凈距、垂直凈距應符合表(biao)(biao)9.5.2的(de)(de)規定。
注(zhu)：①. 表中不包括直埋敷(fu)設蒸汽管(guan)道與建(jian)筑物(wu)（構筑物(wu)）或其他管(guan)道的(de)最小(xiao)距離的(de)規定。
②. 當熱(re)力網管道的埋設(she)深度大于建（構）筑物基礎深度時，最小水平凈距(ju)應按土(tu)壤內(nei)摩擦角計算確定。
③. 熱力網(wang)管道與電(dian)(dian)力電(dian)(dian)纜平(ping)行敷設時，電(dian)(dian)纜處的(de)(de)土(tu)壤溫度與月(yue)平(ping)均土(tu)壤自(zi)然溫度比較，全年任何(he)時候對(dui)于(yu)電(dian)(dian)壓(ya)10kV的(de)(de)電(dian)(dian)纜不(bu)高出(chu)10℃，對(dui)于(yu)電(dian)(dian)壓(ya)35～110kV的(de)(de)電(dian)(dian)纜不(bu)高出(chu)5℃時，可減小表中(zhong)所列距離(li)。
④. 在不同深(shen)度并列(lie)敷(fu)設各種管道時，各種管道間的水平凈距(ju)不應小于其深(shen)度差。
⑤. 熱力網管道檢查室、方形補(bu)償器壁龕與燃氣(qi)管道最小(xiao)水(shui)平(ping)凈距亦應(ying)符(fu)合表中規(gui)定。
⑥. 在條件不允許時，可采取有(you)效技術措(cuo)施(shi)并經有(you)關(guan)單位同意后，可以減小表中規定的距離，或采用埋深較大的暗挖法(fa)、盾構法(fa)施(shi)工。
5. 地(di)上(shang)敷設熱力網(wang)管(guan)道穿越行人(ren)過(guo)往(wang)頻繁(fan)地(di)區，管(guan)道保溫(wen)結(jie)構下表(biao)(biao)面距地(di)面不應(ying)小于(yu)2.0m；在不影(ying)響交通的(de)地(di)區，應(ying)采用低支架(jia)，管(guan)道保溫(wen)結(jie)構下表(biao)(biao)面距地(di)面不應(ying)小于(yu)0.3m 。
6. 燃氣管(guan)道不得(de)進入熱力網管(guan)溝(gou)
當自來水、排水管(guan)(guan)(guan)(guan)道或電纜與(yu)熱(re)(re)力(li)網(wang)管(guan)(guan)(guan)(guan)道交(jiao)叉必(bi)須穿入熱(re)(re)力(li)網(wang)管(guan)(guan)(guan)(guan)道時(shi)(shi)，應(ying)加套(tao)(tao)管(guan)(guan)(guan)(guan)或用厚度不(bu)(bu)小(xiao)于(yu)(yu)100mm的混凝土防護層與(yu)管(guan)(guan)(guan)(guan)溝隔開，同(tong)時(shi)(shi)不(bu)(bu)得(de)妨礙熱(re)(re)力(li)管(guan)(guan)(guan)(guan)道的檢修(xiu)及地溝排水。套(tao)(tao)管(guan)(guan)(guan)(guan)應(ying)伸出管(guan)(guan)(guan)(guan)溝以(yi)外，每(mei)側不(bu)(bu)應(ying)小(xiao)于(yu)(yu)1.0m．熱(re)(re)力(li)網(wang)管(guan)(guan)(guan)(guan)溝與(yu)燃氣管(guan)(guan)(guan)(guan)道交(jiao)叉，當垂直凈距小(xiao)于(yu)(yu)300mm時(shi)(shi)，燃氣管(guan)(guan)(guan)(guan)道應(ying)加套(tao)(tao)管(guan)(guan)(guan)(guan)。套(tao)(tao)管(guan)(guan)(guan)(guan)兩端(duan)應(ying)超出管(guan)(guan)(guan)(guan)溝1.0m以(yi)上。
7. 熱力(li)網管道進入建筑物或穿(chuan)過(guo)構筑物時，管道穿(chuan)墻處應封堵嚴密。
8. 地上敷設的熱力網管(guan)道(dao)(dao)同(tong)架空(kong)輸(shu)電線或(huo)電氣化鐵路(lu)交(jiao)叉時(shi)，管(guan)道(dao)(dao)的金屬部分應接地。接地電阻應不大于10Ω
9. 地下直埋敷設(she)熱力網
①. 當(dang)直(zhi)埋蒸汽管(guan)道與其他地下管(guan)線交(jiao)義時，直(zhi)埋蒸汽管(guan)道的(de)管(guan)路附件距交(jiao)叉部位的(de)水(shui)平(ping)凈距宜大于(yu)3m。

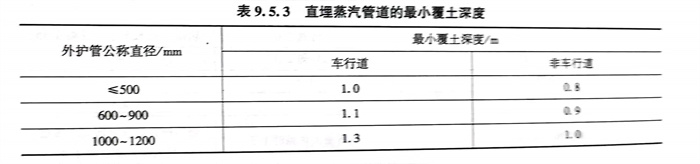

②. 直埋蒸汽管道的(de)(de)最小覆土深(shen)度(du)應符合表9.5.3的(de)(de)規定(ding)。當不(bu)符合要求時，應采取相應的(de)(de)技(ji)術措施對管道進行保(bao)護。
③. 直埋蒸汽管道敷設方(fang)式應符合(he)以下要求：
a. 直埋(mai)蒸汽管道(dao)的(de)工作管，應采用有補償(chang)的(de)敷設方式；
b. 直埋(mai)蒸汽(qi)管道敷(fu)設坡度不宜小(xiao)于0.2％；
c. 當采用軸向(xiang)補償器時(shi)，兩個(ge)固定支座之間的直埋(mai)蒸汽(qi)管道不宜有折角(jiao)；
d. 無補償敷設的(de)外護管(guan)(guan)，直(zhi)(zhi)管(guan)(guan)段允許斜切(qie)的(de)最大折(zhe)角應符(fu)合國(guo)家現行標準CJJ／T104《城鎮供熱直(zhi)(zhi)埋(mai)蒸汽管(guan)(guan)道技(ji)術規程(cheng)》的(de)規定；
e. 當(dang)管道由地(di)下轉至(zhi)地(di)上(shang)時(shi)，外護(hu)管應一同引出地(di)面，外護(hu)管距地(di)面的(de)高度不(bu)宜(yi)小于(yu)0.5m，并應設(she)防水帽(mao)和采取隔(ge)熱措施；
f. 當直埋(mai)蒸汽管(guan)道(dao)與地溝敷設管(guan)道(dao)或井室內(nei)管(guan)道(dao)相(xiang)連接(jie)時，直埋(mai)蒸汽管(guan)道(dao)保溫(wen)層應采取防滲水措施；
g. 當地基軟硬不一(yi)致(zhi)時，應對地基做過(guo)渡處理；
h. 在地(di)下水位較高的地(di)區，應進行浮力計算。當不能保證(zheng)直埋(mai)蒸汽管道穩定時，應增加埋(mai)設(she)深度或采取相(xiang)應的技術(shu)措施；
④. 直埋蒸汽管道(dao)還需(xu)考慮設置(zhi)排潮管和檢查井。
10. 熱(re)力網管道跨越水面、峽谷地段時，在橋梁(liang)主(zhu)管部(bu)門同意(yi)的(de)條件下，可在永久性的(de)公路橋上架設。
11. 熱(re)力(li)網(wang)管(guan)道同(tong)河(he)流、鐵(tie)路(lu)(lu)、公(gong)路(lu)(lu)等(deng)交(jiao)(jiao)叉(cha)時(shi)應垂直交(jiao)(jiao)叉(cha)。特(te)殊(shu)情況下(xia)，管(guan)道與(yu)鐵(tie)路(lu)(lu)或(huo)(huo)地下(xia)鐵(tie)路(lu)(lu)交(jiao)(jiao)叉(cha)不得(de)小(xiao)于(yu)60°角(jiao)；管(guan)道與(yu)河(he)流或(huo)(huo)公(gong)路(lu)(lu)交(jiao)(jiao)叉(cha)不得(de)小(xiao)于(yu)45°角(jiao)。
12. 地下敷設(she)的(de)熱力網管(guan)(guan)道與鐵(tie)路或不允許(xu)開挖的(de)公(gong)路交叉(cha)，交叉(cha)段的(de)一(yi)側留(liu)有足(zu)夠(gou)的(de)抽管(guan)(guan)檢修地段時(shi)，可采(cai)用套管(guan)(guan)敷設(she)。
13. 管道熱補(bu)償
熱力網(wang)管道(dao)受溫度的(de)變形應充(chong)分利用管道(dao)的(de)轉(zhuan)角管段進行自然補(bu)償(chang)。采用彎管補(bu)償(chang)器或波紋管補(bu)償(chang)器時，設計應考慮安裝時的(de)冷緊。冷緊系數可取0.5。
采用套管補(bu)償器時，應計算各種安裝溫(wen)度(du)下(xia)的(de)補(bu)償器安裝長度(du)，并保(bao)證(zheng)管道(dao)在可能出現的(de)最高，最低溫(wen)度(du)下(xia)，補(bu)償器留有不小于20mm的(de)補(bu)償余(yu)量(liang)。
采用(yong)波(bo)紋(wen)管(guan)軸向補償(chang)器時(shi)，管(guan)道上(shang)應安裝防(fang)止波(bo)紋(wen)管(guan)失穩(wen)的導(dao)向支(zhi)座。采用(yong)其他形式補償(chang)器，補償(chang)管(guan)段過長時(shi)，亦應設導(dao)向支(zhi)座。
采用(yong)球(qiu)形補償器，鉸鏈型(xing)波紋管補償器，且(qie)補償管段較(jiao)長時官采取減(jian)小管道(dao)摩(mo)擦(ca)力的措(cuo)施。
直埋敷設(she)熱水(shui)管(guan)道，經計(ji)算允(yun)許時，宜采(cai)用無補(bu)償敷設(she)方式，并應(ying)按CJJ／T81的(de)規定(ding)執行。
14. 閥(fa)門(men)的設置
熱力網(wang)管道干(gan)(gan)線、支干(gan)(gan)線、支線的起點應(ying)安裝關斷(duan)閥門。
熱(re)(re)(re)(re)水熱(re)(re)(re)(re)力網干線(xian)(xian)應(ying)裝設分(fen)(fen)段(duan)閥(fa)門。分(fen)(fen)段(duan)閥(fa)門的(de)間距宜為：輸送年線(xian)(xian)2000～3000m；輸配干線(xian)(xian)1000～1500m。蒸汽熱(re)(re)(re)(re)力網可不設分(fen)(fen)段(duan)閥(fa)門。多熱(re)(re)(re)(re)源供熱(re)(re)(re)(re)系統(tong)熱(re)(re)(re)(re)源間的(de)連通干線(xian)(xian)，環(huan)狀管網環(huan)線(xian)(xian)的(de)分(fen)(fen)段(duan)閥(fa)應(ying)采用雙(shuang)向密封閥(fa)門。
工作壓力(li)大于(yu)或等(deng)于(yu)1.6MPa且公稱直徑大于(yu)或等(deng)于(yu)500mm的管道(dao)上的閘閥(fa)應設旁(pang)通(tong)閥(fa)。旁(pang)通(tong)閥(fa)的直徑為閥(fa)門直徑的1/10。
公稱(cheng)直徑大于或等(deng)于500mm的閥門，宜采用(yong)電動驅(qu)動裝(zhuang)置。
熱水(shui)、凝結水(shui)管道的(de)高點應(ying)安裝(zhuang)放氣(qi)裝(zhuang)置(zhi)，低點應(ying)安裝(zhuang)放水(shui)裝(zhuang)置(zhi)。
蒸(zheng)汽管道的低點和垂直(zhi)升高的管段前應設啟動疏(shu)水(shui)和經常疏(shu)水(shui)裝(zhuang)置。同一坡向的管段，順坡情況(kuang)下每隔400～500m，逆(ni)坡時每隔200～300m應設啟動疏(shu)水(shui)和經常疏(shu)水(shui)裝(zhuang)置。
公稱直(zhi)徑大(da)于(yu)或等于(yu)500mm的(de)熱水熱力網干管在低點、垂直(zhi)升高(gao)管段前(qian)、分段閥門(men)前(qian)宜設阻力小的(de)永久(jiu)性除污裝置。
