一、管道等(deng)級代號
1. 管道等(deng)級代號(hao)一般包含(han)了材料類(lei)別、順(shun)序號(hao)和壓力(li)等(deng)級等(deng)信(xin)息，代號(hao)的(de)位數不做限制，有的(de)工程項目用(yong)(yong)10位表示，有的(de)用(yong)(yong)3位、有的(de)用(yong)(yong)2位。下面僅以3位表示的(de)管道等(deng)級號(hao)為例(li)進行講述。
2. 國(guo)(guo)內設計(ji)項(xiang)目(mu)，管(guan)(guan)道(dao)材料(liao)代號可按(an)上述(shu)編制。這些符號究竟(jing)如何排序，可由各設計(ji)單位自(zi)定，要加以(yi)說明其代號的(de)(de)意義。其代號不宜過長，簡單明了即可，以(yi)免復雜和增加管(guan)(guan)道(dao)繪(hui)圖(tu)、計(ji)算機CAD繪(hui)圖(tu)等(deng)(deng)的(de)(de)工作量。與(yu)國(guo)(guo)外合(he)作設計(ji)工程項(xiang)目(mu)，有的(de)(de)工程項(xiang)目(mu)已經有成熟的(de)(de)工藝包，已編制了基(ji)本完(wan)整(zheng)的(de)(de)管(guan)(guan)道(dao)材料(liao)等(deng)(deng)級文件。

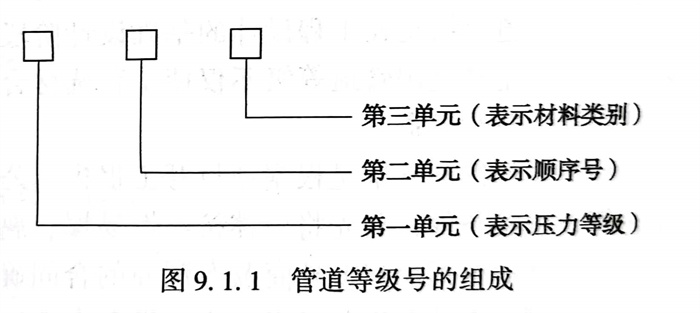

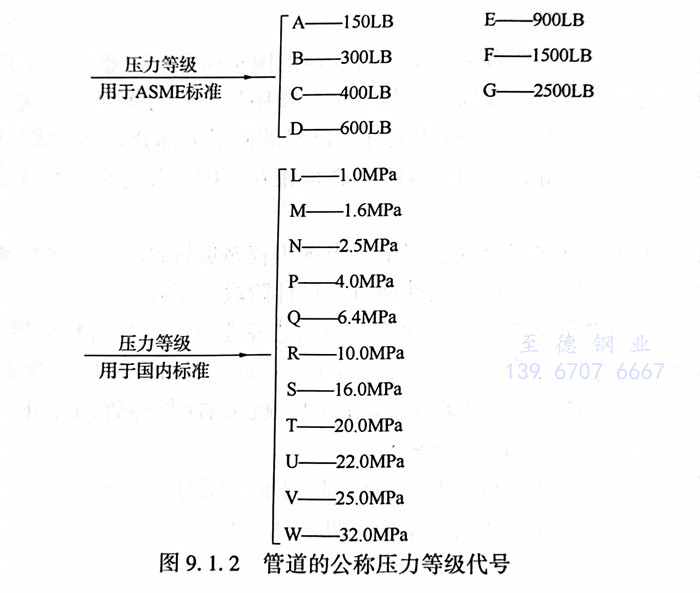

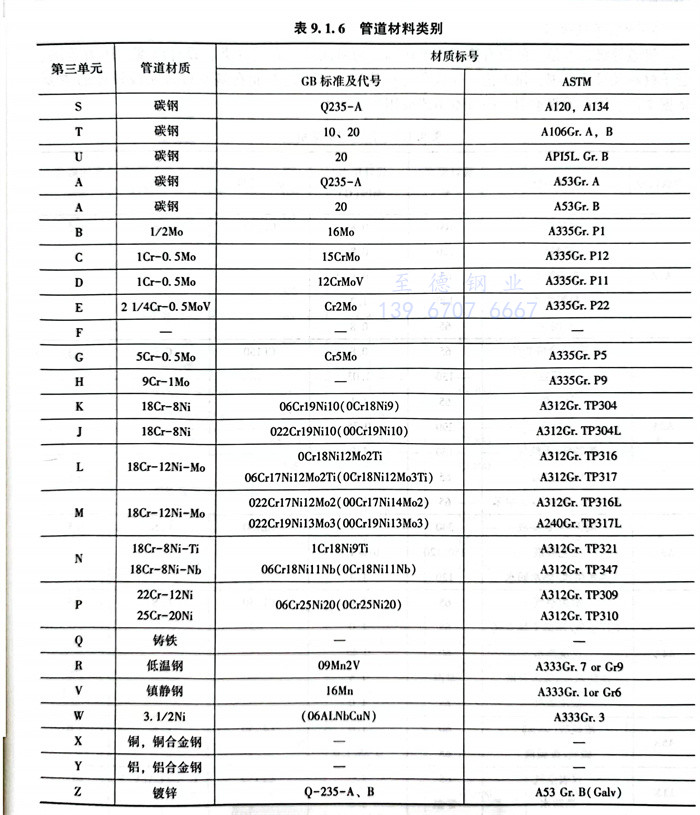

3. 管道等級號的組成見(jian)圖(tu)9.1.1。①. 第(di)(di)一(yi)單元(yuan)：管道的公稱壓力（MPa）等級代(dai)號，用大寫英文字母表(biao)示(shi)。A～K用于ASME B16.5標(biao)準壓力等級代(dai)號（其(qi)中(zhong)I、J不用），L～Z用于國(guo)內標(biao)準壓力等級代(dai)號（其(qi)中(zhong)0、X不用）。見(jian)圖(tu)9.1.2。②. 第(di)(di)二單元(yuan)為順(shun)序號，用阿拉伯數字表(biao)示(shi)，由1開(kai)始，表(biao)示(shi)一(yi)、三(san)(san)單元(yuan)相同時，不同的材質(zhi)和（或）不同的管路(lu)連接形式。③. 第(di)(di)三(san)(san)單元(yuan)：管道材質(zhi)類(lei)別，用大寫英文字母表(biao)示(shi)，見(jian)表(biao)9.1.6為舉例。
二、管道等(deng)級縮寫詞
管道(dao)(dao)材料選(xuan)用(yong)(yong)(yong)及等(deng)級規(gui)(gui)定(ding)內(nei)的(de)(de)(de)縮(suo)寫詞，可以簡化“管道(dao)(dao)材料等(deng)級”表內(nei)的(de)(de)(de)材料描述，僅用(yong)(yong)(yong)縮(suo)寫詞就可替代大批量的(de)(de)(de)漢字(zi)說明(ming)。筆者在國(guo)外某單(dan)位做管道(dao)(dao)設計時，發現這(zhe)些(xie)縮(suo)寫詞大同小異，基(ji)本國(guo)際通用(yong)(yong)(yong)。在國(guo)內(nei)外各標準均有類似的(de)(de)(de)規(gui)(gui)定(ding)。例如：SH／T 3902《石油(you)化工(gong)配管工(gong)程常用(yong)(yong)(yong)縮(suo)略語》詳(xiang)細規(gui)(gui)定(ding)了一些(xie)縮(suo)寫詞，在配管設計平面圖(tu)、管道(dao)(dao)材料等(deng)級等(deng)設計文件廣泛(fan)應用(yong)(yong)(yong)。例如：BB 螺栓連接型閥蓋(gai)，BC螺栓連接型管帽，BE坡口(kou)端，BW對(dui)焊。
三、管(guan)道(dao)等級索引

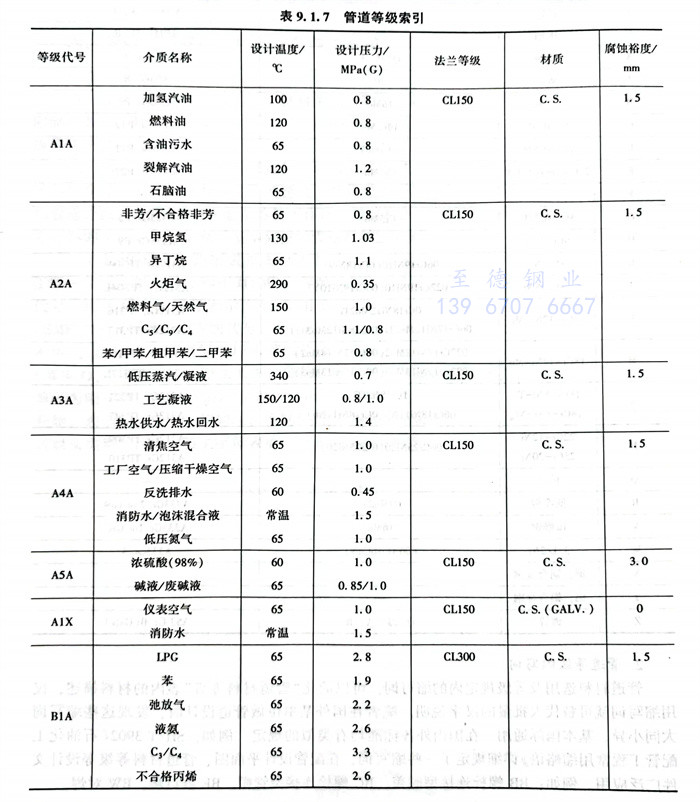

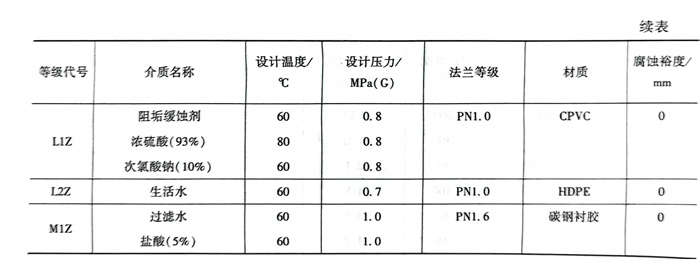

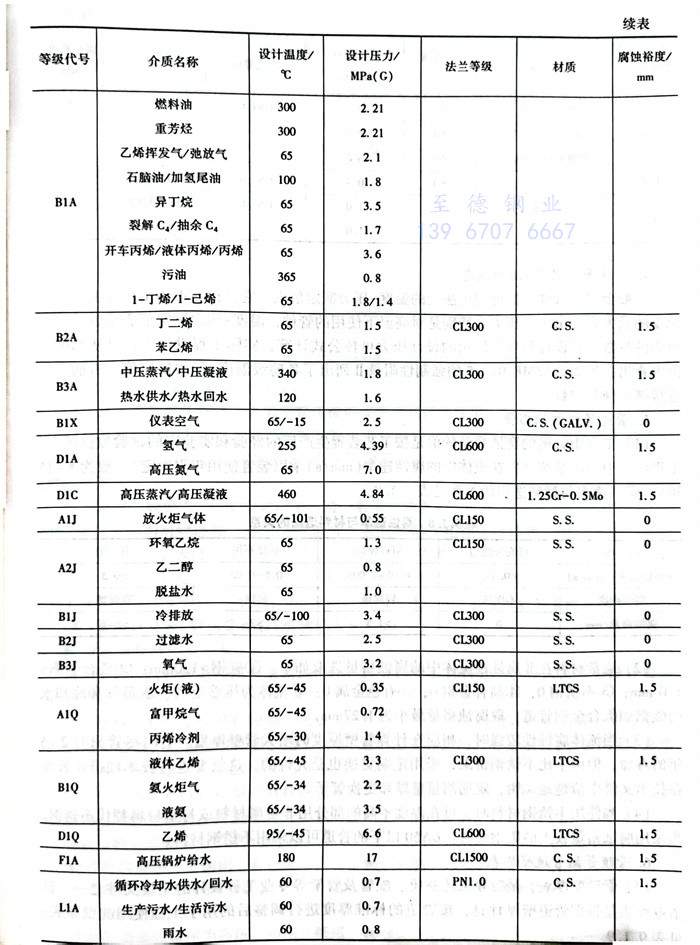

管道等(deng)級(ji)索引(yin)是(shi)一般應(ying)有管道等(deng)級(ji)代(dai)(dai)碼、物料代(dai)(dai)號(hao)、介(jie)質種類、設計溫度、壓力范圍、管子材料及尺寸(cun)范圍，供工藝(yi)、儀(yi)表(biao)等(deng)專(zhuan)業(ye)使用，是(shi)工藝(yi)專(zhuan)業(ye)在基礎(chu)設計階段(duan)設計的(de)主要依據文件。管道等(deng)級(ji)索引(yin)表(biao)的(de)基本格式應(ying)用見(jian)表(biao)9.1.7。
四、管(guan)道等(deng)級溫度-壓力額定值(zhi)
一(yi)般金(jin)屬、管(guan)件等都(dou)可使用法(fa)蘭的(de)溫(wen)度(du)-壓(ya)力(li)額(e)定(ding)(ding)值(zhi)表(biao)，它(ta)是指在不(bu)同工作(zuo)溫(wen)度(du)下所能承(cheng)受的(de)最(zui)大(da)無沖(chong)擊(ji)工作(zuo)壓(ya)力(li)，特(te)別是對高溫(wen)下使用的(de)管(guan)件，溫(wen)度(du)-壓(ya)力(li)額(e)定(ding)(ding)值(zhi)表(biao)是設計(ji)中(zhong)極重要的(de)參數。在設計(ji)溫(wen)度(du)下許用的(de)設計(ji)壓(ya)力(li)可按(an)公式計(ji)算，實際工程(cheng)設計(ji)中(zhong)，可從(cong)標準規范(fan)內查(cha)出，例如(ru)，ASME B16.5的(de)強制性附(fu)錄II列出了(le)各磅級溫(wen)度(du)-壓(ya)力(li)額(e)定(ding)(ding)值(zhi)。有的(de)工程(cheng)直接拷貝規范(fan)的(de)數據(ju)。
五、管道等級腐(fu)蝕裕量

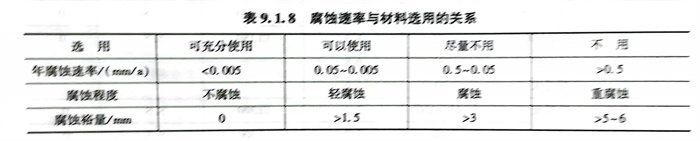

1. 工程中(zhong)管(guan)道(dao)的(de)(de)腐蝕(shi)裕(yu)量的(de)(de)值是按工藝裝(zhuang)置(zhi)生產廠的(de)(de)經驗和(he)實(shi)驗室的(de)(de)試驗數據確(que)定。工程設計(ji)中(zhong)一般(ban)(ban)是按材料(liao)在(zai)流體中(zhong)的(de)(de)腐蝕(shi)速率(lv)（mm／a）乘(cheng)以裝(zhuang)置(zhi)使(shi)用(yong)年(nian)限而定（一般(ban)(ban)為8～15年(nian)）。腐蝕(shi)速率(lv)與材料(liao)選用(yong)的(de)(de)關系見表9.1.8。
2. 通常材(cai)料(liao)在(zai)非(fei)腐蝕(shi)(shi)性(xing)流(liu)體(ti)中的腐蝕(shi)(shi)裕量(liang)選(xuan)取如下：①碳鋼(gang)＞1.0mm；②低合(he)金(jin)鋼(gang)＞1.0mm；③不(bu)銹鋼(gang)0；④高(gao)合(he)金(jin)鋼(gang)0；⑤有色金(jin)屬0；⑥流(liu)體(ti)為壓(ya)縮空氣(qi)、水(shui)蒸氣(qi)和冷卻水(shui)的碳鋼(gang)和低合(he)金(jin)鋼(gang)管道，取腐蝕(shi)(shi)裕量(liang)最小為1.27mm。
3. 當流體腐蝕性較強時，相應在計算管壁(bi)厚(hou)度時增大管壁(bi)厚(hou)度。有時盡(jin)管只有2～5年的壽命(ming)，但(dan)由于比不(bu)銹鋼價廉，采(cai)用定(ding)期(qi)(qi)更換(huan)也(ye)是允許的。這就要進行技(ji)術(shu)經(jing)濟比較并在技(ji)術(shu)文件(jian)中清楚(chu)地說明，定(ding)期(qi)(qi)測量壁(bi)厚(hou)和更換(huan)管子。
4. 當使用(yong)不銹(xiu)鋼材(cai)料時，可(ke)在溫度不高的部分用(yong)非金(jin)屬材(cai)料或襯(chen)里材(cai)料替代不銹(xiu)鋼。當采(cai)用(yong)腐(fu)蝕裕量(liang)較大(da)的碳鋼管時，DN50以(yi)下(xia)的管道可(ke)以(yi)采(cai)用(yong)不銹(xiu)鋼材(cai)料。
六(liu)、管道(dao)(dao)等級管道(dao)(dao)壁厚表

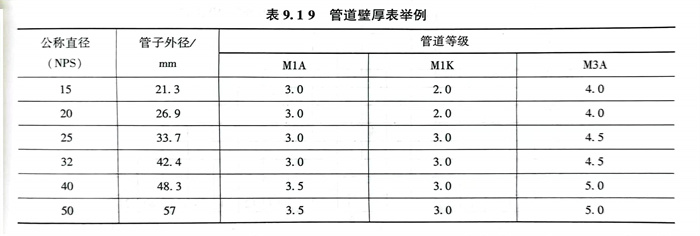

1. 管道(dao)(dao)壁(bi)厚表(biao)，是指(zhi)導工(gong)(gong)藝系統、配管及管架等專業(ye)工(gong)(gong)程設計的重要文(wen)件之一。管道(dao)(dao)壁(bi)厚表(biao)是根據管道(dao)(dao)壁(bi)厚計算，按管道(dao)(dao)的標準厚度進行調(diao)整后的用(yong)于工(gong)(gong)程使用(yong)的壁(bi)厚表(biao)。見表(biao)9.1.9。
2. 編制原則(ze)。①. 管(guan)(guan)(guan)道壁(bi)(bi)厚(hou)(hou)表(biao)(biao)一(yi)般應(ying)包括管(guan)(guan)(guan)道等級、公稱直徑、外徑和(he)壁(bi)(bi)厚(hou)(hou)。②. 管(guan)(guan)(guan)道壁(bi)(bi)厚(hou)(hou)一(yi)般以(yi)毫米計，保留一(yi)位小數，或采用(yong)(yong)管(guan)(guan)(guan)表(biao)(biao)號表(biao)(biao)示。③. 根據裝(zhuang)置的(de)性質(zhi)和(he)用(yong)(yong)戶要求決定管(guan)(guan)(guan)子選用(yong)(yong)的(de)尺寸系列。
3. 編(bian)制(zhi)要求。①. 管(guan)道壁厚表一般應將不(bu)同類別(bie)的材料，按等級分項編(bian)制(zhi)（如碳鋼(gang)類、不(bu)銹鋼(gang)類、合金(jin)鋼(gang)類）。②. 當(dang)有不(bu)同外徑管(guan)道時(shi)，其壁厚表應分開編(bian)制(zhi)。
七、管(guan)道等級(ji)管(guan)道分支表(biao)（管(guan)道變徑表(biao)）
1. 分支(zhi)表(biao)是對各管道等(deng)級的支(zhi)管連接形式(shi)做出具體的規定。
2. 編(bian)(bian)制(zhi)原則。①. 支管(guan)連(lian)接表應按各(ge)管(guan)道等(deng)級(ji)的(de)(de)要(yao)求分(fen)別編(bian)(bian)制(zhi)，支管(guan)連(lian)接形式(shi)(shi)相同(tong)的(de)(de)管(guan)道等(deng)級(ji)也可合并編(bian)(bian)制(zhi)。②. 支管(guan)連(lian)接應在保證管(guan)路(lu)安全運行、經濟合理的(de)(de)前提下選(xuan)擇根(gen)部元件連(lian)接形式(shi)(shi)。
3. 編(bian)制一般要求：
①. 1.1／2”以下(xia)三通一般采用錐管螺紋或承插三通，除有(you)縫隙(xi)腐蝕介(jie)質外。2＂以上采用對(dui)焊連接三通。
②. 管道分支表(biao)是依據開孔補強(qiang)計算表(biao)，確定其(qi)焊接支管是否(fou)需要補強(qiang)。
③. 2＂及2＂以上主管、2”以下的支管應優先(xian)選用半管接頭或支管臺(tai)。
④. 設計(ji)壓力大于6.3MPa的(de)管(guan)道主(zhu)支(zhi)管(guan)為異徑時，不(bu)宜(yi)采用(yong)現場制造的(de)焊(han)接支(zhi)管(guan)，宜(yi)采用(yong)三(san)通，或在主(zhu)管(guan)上開孔并焊(han)接支(zhi)管(guan)臺(tai)，當支(zhi)管(guan)為等徑時宜(yi)采用(yong)三(san)通。
⑤. 支管連接表(biao)的(de)實例(li)見(jian)表(biao)9.1.7。
4. 管道分支表（管道變徑(jing)表）舉例(li)見表9.1.10。
八、管道綜合材(cai)料匯總表
1. 供管道(dao)材料(liao)(liao)控(kong)制和(he)用戶采(cai)購詢價(jia)用，按管道(dao)安裝(zhuang)材料(liao)(liao)分類(lei)、分區、并有設(she)計(ji)量和(he)采(cai)購量的匯總材料(liao)(liao)表。
2. 材(cai)(cai)料(liao)(liao)匯總(zong)(zong)表是按材(cai)(cai)料(liao)(liao)種類、規格(ge)、材(cai)(cai)質、型號(hao)分區進(jin)行統計的(de)匯總(zong)(zong)表；對(dui)按全廠（裝置）的(de)匯總(zong)(zong)表，應包(bao)(bao)括設計量(liang)(liang)、施工(gong)余量(liang)(liang)（總(zong)(zong)承包(bao)(bao)工(gong)程(cheng)或(huo)用戶有要求(qiu)時）、備品(pin)量(liang)(liang)（總(zong)(zong)承包(bao)(bao)工(gong)程(cheng)或(huo)用戶有要求(qiu)時）、建議采購(gou)量(liang)(liang)的(de)匯總(zong)(zong)一覽(lan)表。
3. 對(dui)于各裝置（區(qu)）的(de)綜合材(cai)(cai)料匯總表，一(yi)般(ban)僅統計實際使(shi)用(yong)量(liang)(liang)。對(dui)于全廠的(de)綜合材(cai)(cai)料匯總表，一(yi)般(ban)應表明各裝置（區(qu)）的(de)實際用(yong)量(liang)(liang)、全廠使(shi)用(yong)總量(liang)(liang)、備品（件）量(liang)(liang)、（建(jian)議）采購量(liang)(liang)。綜合材(cai)(cai)料匯總表編寫順序一(yi)般(ban)為：
①. 按(an)材料順(shun)序(xu)為(wei)不銹鋼(gang)、有色金(jin)(jin)屬、合金(jin)(jin)鋼(gang)、碳鋼(gang)、鑄鐵、金(jin)(jin)屬襯里、非金(jin)(jin)屬。
②. 按(an)種類順序為(wei)管(guan)(guan)子、閥(fa)門(men)、法蘭(lan)、管(guan)(guan)件(jian)(jian)、墊片、緊固件(jian)(jian)、特殊(shu)管(guan)(guan)件(jian)(jian)、管(guan)(guan)架材(cai)(cai)料(liao)、隔熱材(cai)(cai)料(liao)、涂漆(qi)材(cai)(cai)料(liao)。
③. 按壓(ya)力等級(ji)順序為高壓(ya)、中壓(ya)、低壓(ya)、真(zhen)空。
④. 按(an)閥(fa)門(men)順序為閘閥(fa)、截(jie)止閥(fa)、節流閥(fa)、旋塞閥(fa)、球閥(fa)、蝶閥(fa)、止回閥(fa)、安全閥(fa)、隔(ge)膜閥(fa)、角閥(fa)（針(zhen)型閥(fa)）、疏(shu)水閥(fa)、特殊(shu)閥(fa)。
⑤. 按管(guan)件(jian)順序為彎(wan)頭、異徑管(guan)、三通、四通、非標準(zhun)管(guan)件(jian)。
⑥. 按(an)法(fa)蘭順(shun)序為對焊(han)(han)、平焊(han)(han)、松套、承插焊(han)(han)、螺紋、盲板(ban)、8字盲板(ban)、孔(kong)板(ban)法(fa)蘭，并按(an)凸凹(ao)面(mian)、樺槽(cao)面(mian)、全平面(mian)、突(tu)面(mian)、環(huan)形等(deng)連接面(mian)列出。
⑦. 特(te)殊管件順序(xu)為消(xiao)音器(qi)(qi)、阻火器(qi)(qi)、視鏡、過濾器(qi)(qi)、爆破板、事故淋浴洗眼器(qi)(qi)、補(bu)償(chang)器(qi)(qi)等(deng)。
⑧. 其他：型鋼(gang)(gang)(gang)（工字鋼(gang)(gang)(gang)、槽鋼(gang)(gang)(gang)、角鋼(gang)(gang)(gang)、扁鋼(gang)(gang)(gang)、圓鋼(gang)(gang)(gang)、鋼(gang)(gang)(gang)板）、焊接材(cai)料(liao)等。
⑨. 尺寸順序宜(yi)從小(xiao)到(dao)大或從大到(dao)小(xiao)。
4. 綜合材(cai)(cai)(cai)料(liao)匯(hui)(hui)總(zong)(zong)(zong)(zong)表(biao)(biao)(biao)應(ying)在(zai)裝置的(de)(de)管(guan)道材(cai)(cai)(cai)料(liao)匯(hui)(hui)總(zong)(zong)(zong)(zong)表(biao)(biao)(biao)，管(guan)道、設(she)備隔熱材(cai)(cai)(cai)料(liao)匯(hui)(hui)總(zong)(zong)(zong)(zong)一(yi)覽表(biao)(biao)(biao)，管(guan)道、設(she)備涂漆材(cai)(cai)(cai)料(liao)匯(hui)(hui)總(zong)(zong)(zong)(zong)一(yi)覽表(biao)(biao)(biao)，管(guan)架(jia)材(cai)(cai)(cai)料(liao)匯(hui)(hui)總(zong)(zong)(zong)(zong)表(biao)(biao)(biao)等各(ge)分項匯(hui)(hui)總(zong)(zong)(zong)(zong)表(biao)(biao)(biao)編制(zhi)(zhi)完成的(de)(de)基礎(chu)上(shang)進行(xing)編制(zhi)(zhi)。在(zai)編制(zhi)(zhi)綜合材(cai)(cai)(cai)料(liao)匯(hui)(hui)總(zong)(zong)(zong)(zong)表(biao)(biao)(biao)的(de)(de)過(guo)程(cheng)中(zhong)，應(ying)核對各(ge)匯(hui)(hui)總(zong)(zong)(zong)(zong)表(biao)(biao)(biao)是(shi)否符合各(ge)種設(she)計規定中(zhong)的(de)(de)要求，對不符合要求的(de)(de)應(ying)與有關專業(ye)協(xie)調并更正。綜合材(cai)(cai)(cai)料(liao)匯(hui)(hui)總(zong)(zong)(zong)(zong)表(biao)(biao)(biao)在(zai)編寫過(guo)程(cheng)中(zhong)應(ying)嚴格符合“管(guan)道材(cai)(cai)(cai)料(liao)設(she)計采(cai)(cai)購余(yu)量系數表(biao)(biao)(biao)”中(zhong)的(de)(de)有關采(cai)(cai)購余(yu)量系數值，不得隨意(yi)突破其余(yu)量系數值。
