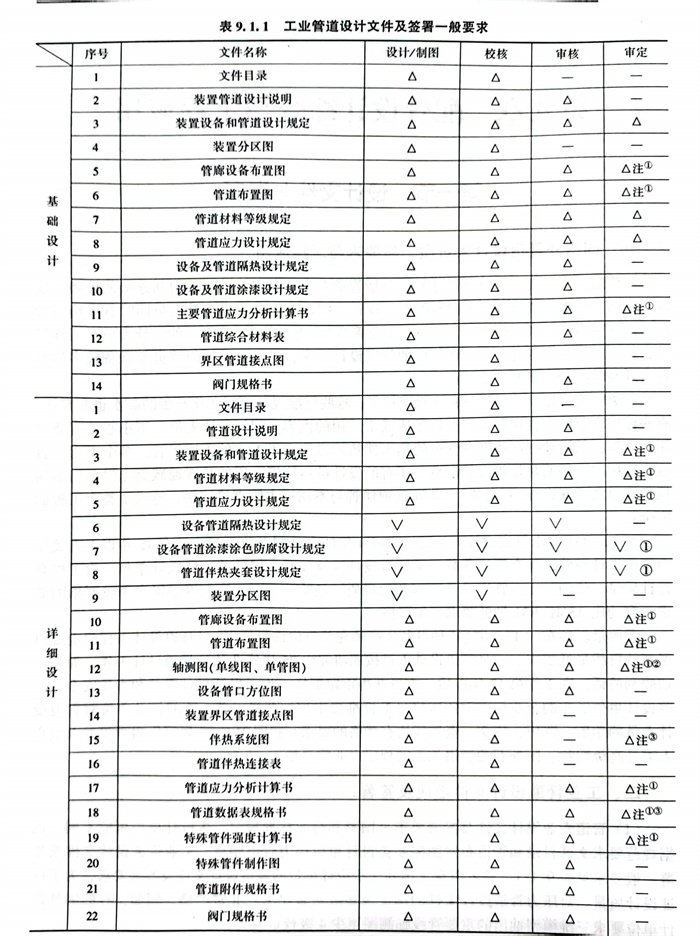

管道專(zhuan)業(ye)設計(ji)文(wen)件及簽(qian)署要(yao)(yao)(yao)求(qiu)見國(guo)家和行業(ye)標準規定，各設計(ji)單位(wei)可能不(bu)同。根據(ju)規范(fan)要(yao)(yao)(yao)求(qiu)文(wen)件目錄和管道布置圖(tu)需(xu)要(yao)(yao)(yao)蓋設計(ji)單位(wei)壓力(li)管道印章。工業(ye)管道設計(ji)文(wen)件及簽(qian)署一般(ban)要(yao)(yao)(yao)求(qiu)見表9.1.1。浙江至(zhi)德鋼業(ye)有限公(gong)司技(ji)術人(ren)員考察(cha)了國(guo)外一些設計(ji)單位(wei)的(de)管道設計(ji)文(wen)件及簽(qian)署要(yao)(yao)(yao)求(qiu)，為(wei)了保證設計(ji)質量，對壓力(li)管道設計(ji)文(wen)件的(de)深(shen)度及多級簽(qian)署要(yao)(yao)(yao)求(qiu)均非常嚴格，例如，有的(de)國(guo)外設計(ji)單位(wei)要(yao)(yao)(yao)求(qiu)三維(wei)模(mo)型抽出(chu)的(de)重要(yao)(yao)(yao)管線軸測(ce)圖(tu)至(zhi)少4級校審簽(qian)署。

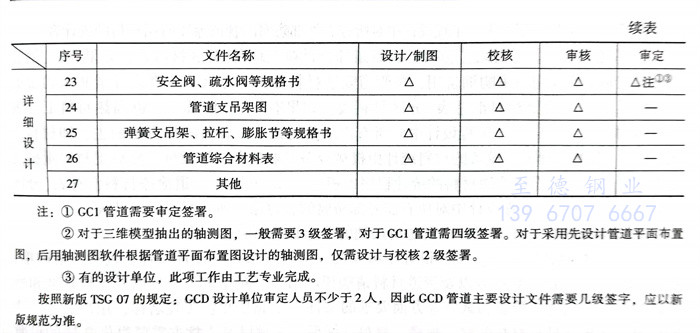

注(zhu)：①. GC1管(guan)道(dao)需要(yao)審定簽署。
②. 對(dui)(dui)于三維模型抽出的軸(zhou)測圖(tu)，一般需要(yao)3級(ji)簽(qian)署(shu)，對(dui)(dui)于GC1管道需四級(ji)簽(qian)署(shu)。對(dui)(dui)于采用先(xian)設計(ji)管道平面布置(zhi)圖(tu)，后用軸(zhou)測圖(tu)軟件根據(ju)管道平面布置(zhi)圖(tu)設計(ji)的軸(zhou)測圖(tu)，僅需設計(ji)與校核2級(ji)簽(qian)署(shu)。
③. 有(you)的設計單位，此項工作由工藝專業完成。
按照新版TSG 07的規定(ding)：GCD設計單位(wei)審(shen)定(ding)人員不(bu)少于2人，因(yin)此(ci)GCD管道主要設計文(wen)件需要幾級簽字，應以新版規范為準。
管道器材(cai)選(xuan)用(yong)有關設計文件：
①. 管道(dao)材料設(she)計(ji)說(shuo)明
包(bao)含管道材(cai)(cai)料(liao)施(shi)(shi)工、隔熱施(shi)(shi)工、涂漆施(shi)(shi)工說明。應滿足整個(ge)工程(cheng)中所能涉及的管道材(cai)(cai)料(liao)的標準、規范、單(dan)位、材(cai)(cai)料(liao)、標記、試驗(yan)(yan)、檢(jian)驗(yan)(yan)等條款，對(dui)常用管子、管件、閥門、法(fa)蘭(lan)、墊(dian)片、螺栓、螺柱（母）的尺寸及公(gong)差進(jin)行選擇并做出規定
②. 管道材料等(deng)級規定
管(guan)(guan)道(dao)材(cai)(cai)料等(deng)(deng)級(ji)規定(ding)(ding)（包括管(guan)(guan)道(dao)材(cai)(cai)料等(deng)(deng)級(ji)索引、管(guan)(guan)道(dao)材(cai)(cai)料等(deng)(deng)級(ji)表(biao)、管(guan)(guan)道(dao)壁(bi)厚表(biao)，管(guan)(guan)道(dao)分(fen)支(zhi)管(guan)(guan)連接表(biao)，管(guan)(guan)道(dao)與儀(yi)表(biao)材(cai)(cai)料分(fen)界規定(ding)(ding)）。
管道(dao)(dao)材料等級(ji)(ji)索(suo)引：一般(ban)應包括管道(dao)(dao)等級(ji)(ji)、適用介質、使用溫(wen)度(du)范圍(wei)、法蘭壓力(li)等級(ji)(ji)、基(ji)本(ben)材料和腐蝕裕量(liang)等內容。在(zai)基(ji)礎工(gong)(gong)程(cheng)設計(ji)階段，可供工(gong)(gong)藝系統(tong)、儀(yi)表和設備等專業(ye)使用。
管道(dao)材料(liao)等(deng)級表(biao)：針對某個管道(dao)等(deng)級，所使(shi)用的(de)全部管道(dao)組成件(jian)包括管子、管件(jian)、閥(fa)門、法蘭、墊片及螺(luo)栓（母）以(yi)及其他附件(jian)所使(shi)用的(de)標準、材料(liao)、尺寸、型號等(deng)作出規定。
管道壁厚(hou)表：針對具體等(deng)級，將工程中(zhong)所使(shi)用的各種等(deng)級管徑的管道壁厚(hou)進行(xing)規定并列出(chu)表格(ge)。
管道(dao)支(zhi)管連接表：針對(dui)每(mei)個具體等級(ji)，對(dui)從主(zhu)管上引出支(zhi)管所(suo)采用的根部連接形式進行規定。
管(guan)道(dao)與儀(yi)表材料(liao)分界規定：將管(guan)道(dao)上的儀(yi)表測(ce)量元(yuan)件按(an)儀(yi)表種類(lei)、管(guan)道(dao)的等(deng)級對管(guan)道(dao)和儀(yi)表專(zhuan)業進行“元(yuan)件”歸屬分工，以保證管(guan)道(dao)和儀(yi)表各自使(shi)用元(yuan)件的不錯(cuo)、不漏，相互匹配(pei)。
③. 隔熱設計規定
對隔(ge)熱等(deng)級、隔(ge)熱材料、隔(ge)熱厚度、隔(ge)熱結構的(de)要求做具體的(de)規定。
④. 防腐與涂(tu)漆設(she)計規定(ding)
對(dui)防腐等級(ji)、防腐材料、防腐要求和涂(tu)漆涂(tu)色的(de)要求做(zuo)具體(ti)的(de)規定(ding)。鋼材表面(mian)原始(shi)銹蝕(shi)等級(ji)，鋼材表面(mian)處理，表面(mian)除銹質量等級(ji)。設備、管道(dao)及鋼結構的(de)表面(mian)色及標志。埋地(di)設備及管道(dao)的(de)涂(tu)漆外防腐。
⑤. 管道隔熱材料(liao)匯總表
工(gong)程設計中對(dui)所有需(xu)隔(ge)(ge)熱(re)的(de)管道隔(ge)(ge)熱(re)所用的(de)主、輔(fu)材料的(de)統(tong)計表(biao)。
⑥. 管道(dao)涂漆材料匯總表
工程(cheng)設計(ji)中對所有需外部防腐(fu)的管道涂漆所用材(cai)料的統(tong)計(ji)表。
⑦. 管道綜合材(cai)料匯總表
包(bao)括：a. 管道(dao)綜合材料匯總表(biao)（分區材料表(biao)，如果有）。供管道(dao)材料控制專業和用(yong)戶(hu)采購(gou)詢價用(yong)，按管道(dao)安裝材料分類、分區、并有設計量和采購(gou)量的匯總材料表(biao)。
b. 管架材(cai)(cai)料匯(hui)總表(biao)(biao)（分區材(cai)(cai)料表(biao)(biao)，如果有）。
c.設(she)(she)(she)備(bei)、管道隔(ge)熱材(cai)(cai)(cai)料匯(hui)總表（分區材(cai)(cai)(cai)料表，如果有）。工程設(she)(she)(she)計中對所(suo)有需隔(ge)熱的(de)(de)設(she)(she)(she)備(bei)、管道隔(ge)熱所(suo)用的(de)(de)主、輔材(cai)(cai)(cai)料的(de)(de)統(tong)計表。（有的(de)(de)工程公司設(she)(she)(she)備(bei)的(de)(de)材(cai)(cai)(cai)料統(tong)計由機械(xie)設(she)(she)(she)備(bei)專(zhuan)(zhuan)業負責統(tong)計數(shu)量，然(ran)后把材(cai)(cai)(cai)料量提交給管道專(zhuan)(zhuan)業匯(hui)總。設(she)(she)(she)備(bei)涂漆材(cai)(cai)(cai)料的(de)(de)統(tong)計程序也相同）。
d.設備(bei)、管道(dao)涂(tu)漆材料匯總(zong)表(biao)（分(fen)區材料表(biao)，如(ru)果有(you)）。工(gong)程設計(ji)中對所有(you)需外部防腐的(de)管道(dao)涂(tu)漆所用材料的(de)統計(ji)表(biao)。
⑧. 非標管件(jian)圖(tu)
工程設計(ji)中管(guan)道所用到的(de)非標管(guan)件的(de)制(zhi)造、檢驗(yan)的(de)設計(ji)圖。
⑨. 管道(dao)材料請購文件
工程設計中編寫的(de)(de)(de)一套用于(yu)采(cai)購(gou)的(de)(de)(de)設計文件(jian)，包括：請(qing)購(gou)單、圖紙（如果有）、設計數(shu)據表(biao)以及管道材料請(qing)購(gou)說明(ming)書等(deng)。對于(yu)本(ben)工程采(cai)用的(de)(de)(de)工程標(biao)準和(he)所采(cai)購(gou)的(de)(de)(de)材料在制(zhi)造、檢驗和(he)試驗等(deng)方(fang)面要求的(de)(de)(de)文件(jian)。
a. 請購(gou)單：工(gong)程名稱(cheng)、用戶名稱(cheng)、請購(gou)單號、工(gong)程代號、材料名稱(cheng)、規格、材料、標準、數量以及供貨方(fang)(fang)需要(yao)提供文件(jian)的份數等(deng)買方(fang)(fang)的具(ju)體要(yao)求。
b. 設計數(shu)(shu)據(ju)表：對所(suo)采購材料更具體的要(yao)求，如(ru)疏水閥(fa)數(shu)(shu)據(ju)表、特殊管件數(shu)(shu)據(ju)表。
c. 請(qing)購說(shuo)明(ming)書：概述(shu)、圖紙和(he)數(shu)據(ju)、采購技術(shu)要求、試(shi)驗(yan)和(he)檢驗(yan)、標(biao)記等。
