二氧化碳（CO₂）溶于水后對部分金屬材料有極強的腐蝕性，由此而引起的材料破壞統稱為二氧化碳（CO₂）腐蝕。二氧化碳（CO₂）在水介質中能引起鋼鐵迅速的全面腐蝕和嚴重的局部腐蝕，CO2腐蝕典型的特征是呈現局部的點蝕、癬狀腐蝕和臺面狀腐蝕。二氧化碳（CO₂）的腐蝕機理：

  陽極(ji)反(fan)應(ying)主要是Fe的溶解(jie)，可簡寫(xie)為(wei)：

  陰(yin)極反應觀(guan)點不一，較占主導的(de)觀(guan)點認為，在環境溫度(du)下，裸鋼在除(chu)氧氣水(shui)中的(de)腐蝕是受氫析(xi)出動(dong)力(li)學控制。

  反應(ying)外，還(huan)可(ke)以通過(guo)下(xia)述表面吸(xi)附(fu)催(cui)化作用(yong)H+還(huan)原(yuan)反應(ying)析氫機制(zhi)進(jin)行：

  影響CO2腐蝕特性的因素很多，歸納起來可以分為以下幾個因素：①. 溫度的影響；②. 二氧化碳分壓(Pco2)影響；③. 腐蝕產物膜的影響；④. 流速的影響；⑤. pH、Fe2+及介質組成的影響等，這些因素可能導致鋼的多種腐蝕破壞，比如可能產生高的腐蝕速率、嚴重的局部腐蝕穿孔，甚至可能發生應力腐蝕開裂等。

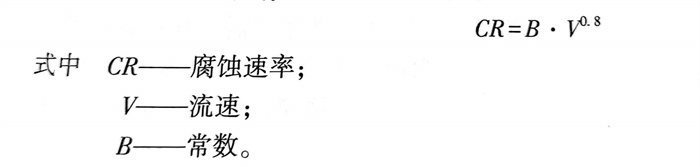

  在實際經驗和實驗室研究中，都發現流速對鋼的二氧(yang)化(hua)碳腐蝕有重要影響，腐蝕速率隨流速增加有很大的增加，可能導致嚴重局部腐蝕，在充分的試驗數據基礎上，得出腐蝕率隨流速增大的經驗公式：

  由于工業管道中流動(dong)情(qing)況(kuang)很復雜，從靜(jing)止到高速湍流狀態(tai)(tai)都存在(zai)，所以在(zai)各種(zhong)流動(dong)狀態(tai)(tai)下的腐蝕特性還有待于研究。

  對于二氧化(hua)碳腐蝕問題采取的解決方法主要有以下四種：①. 加注緩蝕劑；②. 內部刷防腐涂料；③. 在選材方面考慮；④. 進行腐蝕情況監測等。
