工程應用：某離心式壓縮機管道的配管設(she)計

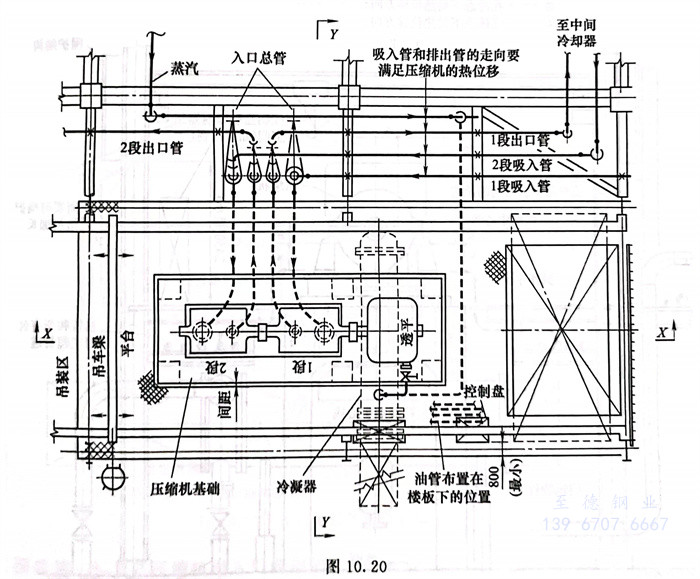

  某離心式壓縮(suo)機管道的配管設計見圖10.20。壓縮機布置在廠房內，其入口總管設置在廠房外側，可以節約占地面積，又便于安裝和維修。壓縮機入口不直接接彎頭，其最短直管段應大于2DN，通常可取（3～5）DN。

工程應(ying)用：某往復式壓縮機管道的(de)配(pei)管設(she)計

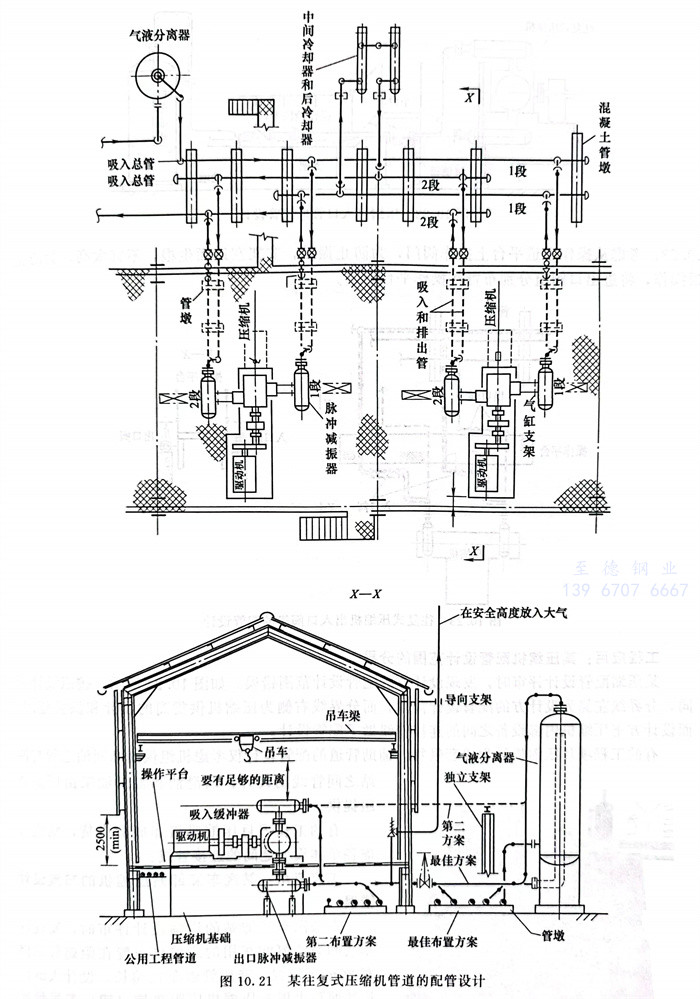

  某往復(fu)式(shi)壓縮機管道(dao)的配管設計見圖(tu)10.21。

工程應用：某往復式壓縮機(ji)入口(kou)管道的配管設(she)計

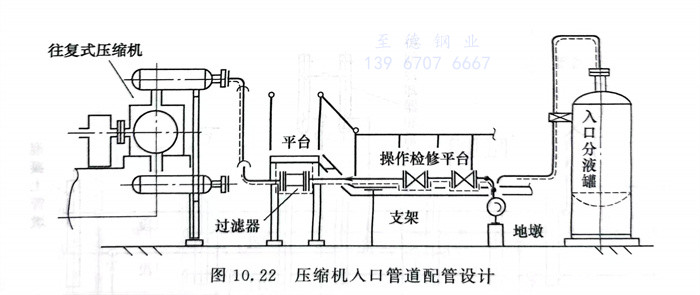

  某壓(ya)縮(suo)機入(ru)口(kou)管(guan)道的配管(guan)設計(ji)見圖10.22。易產生凝液的管(guan)線應進行伴熱。為減小氣(qi)體壓(ya)力脈(mo)動，應在(zai)壓(ya)縮(suo)機入(ru)口(kou)管(guan)線上設置緩(huan)沖罐或孔板。水(shui)溝、水(shui)池或一些小的窩氣(qi)坑不可設置于壓(ya)縮(suo)機房內。

工程應用：往復式壓縮機出(chu)入口閥組(zu)的配管設計(ji)

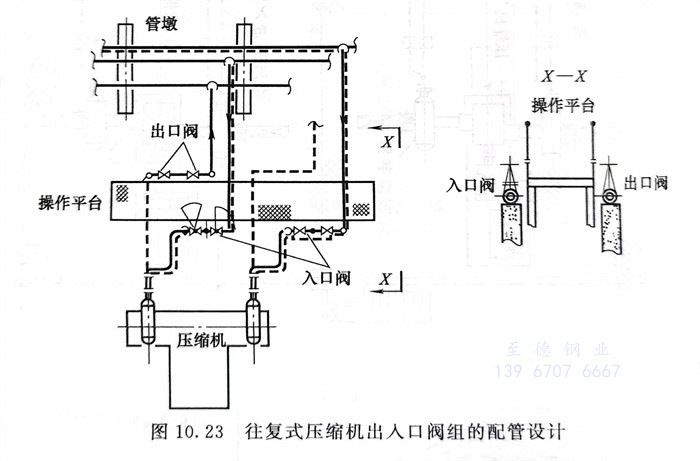

  往復(fu)式壓縮(suo)機出(chu)入口閥組的配管設(she)計宜(yi)與壓縮(suo)機軸垂直布(bu)置，也可(ke)平(ping)行(xing)布(bu)置，見圖10.23。考慮從操(cao)作通道平(ping)臺上操(cao)作閥門，為防止振(zhen)動，支架在地面生根，不宜(yi)太高。為防止誤(wu)操(cao)作，將進出(chu)口閥組分別布(bu)置在操(cao)作平(ping)臺兩側。
