①. 集(ji)液包應設置在下列場合。

  a. 蒸汽(qi)主管的末端(duan)。

  b. 蒸(zheng)汽(qi)管線的立式II形補(bu)償(chang)彎管或立管最低(di)處。

  c. 蒸(zheng)汽(qi)水平管的低點處(chu)。

  d. 裝置邊(bian)界蒸汽管線切(qie)斷(duan)閥之前。

②. 水平(ping)敷設的長蒸汽(qi)管應設集(ji)液包，其間隔如下。

  a. 在(zai)裝置內，飽和蒸汽宜(yi)(yi)為(wei)80m，過熱蒸汽宜(yi)(yi)為(wei)160m。

  b. 在裝(zhuang)置外，順(shun)坡(po)時(shi)宜為(wei)300m，逆坡(po)時(shi)宜為(wei)200m。

③. 管(guan)廊上(shang)蒸汽總管(guan)末端的集液(ye)包配管(guan)應考慮以下要求。

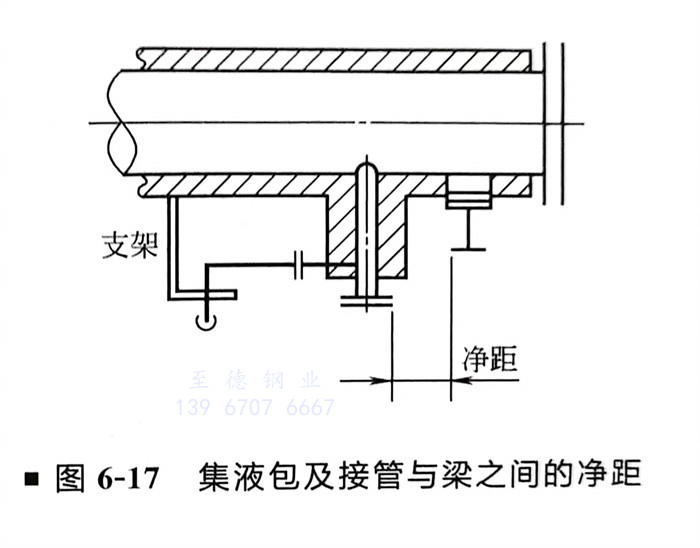

  a. 集(ji)液包及(ji)接管與梁之間的凈(jing)距應(ying)大于熱(re)位移(yi)量及(ji)保溫所(suo)需的空(kong)間，且不小于200mm（圖6-17）。

  b. 集液包的(de)冷凝水(shui)出(chu)口(kou)管(guan)(guan)的(de)方位不宜向管(guan)(guan)廊梁的(de)一側(ce)引出(chu)，同時避免與管(guan)(guan)廊下(xia)層(ceng)管(guan)(guan)道相碰。疏水(shui)閥應布置在(zai)不影響通行的(de)地方。

  c. 集液包的冷凝水出口(kou)管(guan)的走向，除考慮管(guan)道(dao)柔性要求外，還(huan)要考慮便于設置管(guan)道(dao)支架及疏水閥組的支架。

  d. 在蒸(zheng)汽主(zhu)(zhu)管(guan)(guan)的(de)位移(yi)較大時，靠(kao)近主(zhu)(zhu)管(guan)(guan)的(de)小(xiao)管(guan)(guan)支架應盡量利用主(zhu)(zhu)管(guan)(guan)生根，以減(jian)小(xiao)相對位移(yi)。

  e. 蒸(zheng)汽管(guan)徑小于(yu)DN80時(shi)，根據項目要求可不必采用集液包，僅(jin)設低點排(pai)放至(zhi)疏水閥即可。

④. 集液包(bao)的(de)結構(gou)如下。

  a. 集液包(bao)的冷凝(ning)水出口管線應(ying)設切斷(duan)閥或(huo)蒸(zheng)汽疏水閥組。

  b. 集液包(bao)通常(chang)采用標準(zhun)管(guan)(guan)件組合(he)而(er)成，應符合(he)管(guan)(guan)道等(deng)級規定。集液包(bao)下端宜用法蘭蓋，兼作吹掃用。也可以用焊接管(guan)(guan)帽，但需增加排液口。

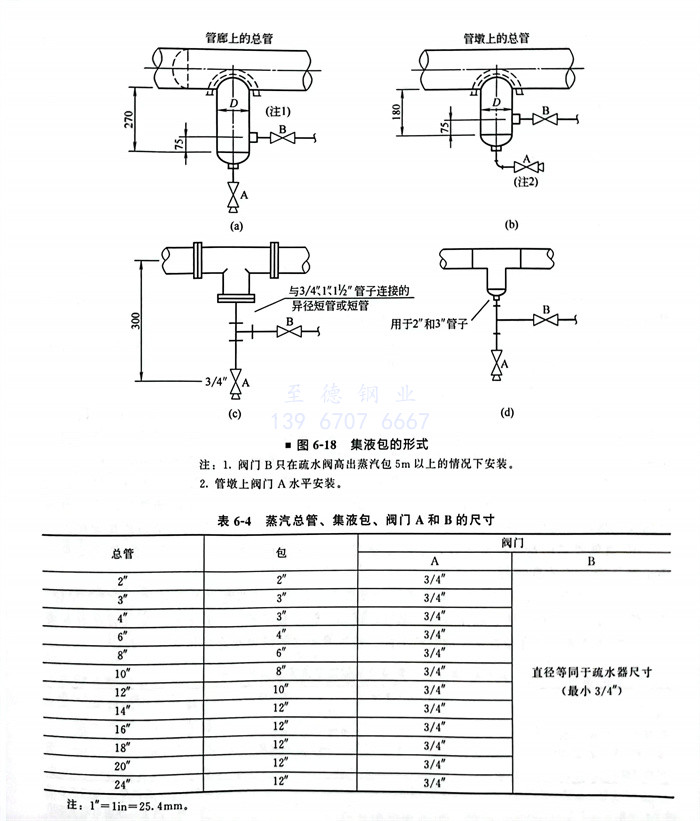

  c. 根據蒸(zheng)(zheng)汽(qi)主管的管徑范圍(wei)組合形(xing)式，集液(ye)包有如圖6-18所示(shi)的幾種形(xing)式。蒸(zheng)(zheng)汽(qi)總管、集液(ye)包、閥門A和B的尺(chi)寸見表6-4。
