①. 不銹鋼(gang)取樣管(guan)引(yin)出位置(zhi)按下列原則確定。
a. 不銹鋼取樣管應避免設在與振動設備直接連接的不銹鋼管(guan)道上，如果難以避免，應采取減振措施。
b. 氣體取樣管引出位置如(ru)下：
i. 在水(shui)平(ping)管(guan)段上，取樣管(guan)一般從管(guan)道上方引出。
ii. 在(zai)垂直(zhi)管(guan)(guan)段上(shang)(shang)，當(dang)氣(qi)體(ti)自(zi)下而上(shang)(shang)流(liu)動，取(qu)樣(yang)管(guan)(guan)應從(cong)垂直(zhi)管(guan)(guan)斜上(shang)(shang)45°夾角引(yin)出，當(dang)氣(qi)體(ti)自(zi)上(shang)(shang)而下流(liu)動，取(qu)樣(yang)管(guan)(guan)從(cong)垂直(zhi)管(guan)(guan)上(shang)(shang)水平開(kai)設。
c. 液體取樣(yang)管(guan)引出位置如下。
i. 在水平管段上，對于壓力管道，如無粒狀或粉狀顆粒，不銹鋼(gang)取樣管可以從管道側面或頂部引出。對于自流管道，不含粉狀催化劑或粒狀顆粒，取樣管應從管下部引出；含有固體顆粒的液體管道的取樣口應設在管道的側面。
ii. 在垂(chui)直管(guan)(guan)段上，對于壓力管(guan)(guan)道(dao)，取樣管(guan)(guan)可以(yi)從管(guan)(guan)道(dao)側面引出(chu)。對自流(liu)管(guan)(guan)道(dao)，不能(neng)接取樣管(guan)(guan)。
d. 含有固體顆粒(li)的(de)氣體管(guan)道上(shang)的(de)取樣口，應設在立管(guan)上(shang)，并將取樣管(guan)伸入管(guan)道中(zhong)心(xin)。
②. 取樣管道(dao)設計應符合(he)下(xia)列(lie)要求。
a. 取(qu)樣口的(de)(de)位置，應(ying)(ying)使采集的(de)(de)樣品(pin)具有代(dai)表(biao)性，取(qu)樣系(xi)統的(de)(de)管道布置應(ying)(ying)避免死角或袋形管。
b. 有(you)(you)毒氣體取樣時(shi)，凡設有(you)(you)人身防護箱的，其放空管應(ying)高出附近(jin)建(jian)筑物平臺2m以上。
c. 取樣(yang)閥應裝在便于(yu)操作的(de)地方，設(she)備(bei)或管道與(yu)取樣(yang)閥之間的(de)管段應盡量短(duan)。
d. 極度危害和(he)高度危害的(de)介(jie)質(zhi)應采取密閉循環系統取樣。
e. 樣(yang)品(pin)出(chu)口管端與(yu)漏斗、地面或平臺(tai)之(zhi)間，應有安放取樣(yang)器皿的空間。
f. 取樣口不宜設(she)在有振動(dong)的管道(dao)上。
介(jie)質溫度(du)高于或等于60℃的(de)取樣(yang)管道應予保(bao)(bao)溫；高凝固點(dian)、高黏度(du)的(de)管道應予保(bao)(bao)溫或伴(ban)熱，或設(she)蒸汽吹掃(sao)；液化烴取樣(yang)管應予保(bao)(bao)溫，以防結霜。
③. 取(qu)樣閥門的設置。
a. 取樣(yang)點靠近設(she)備或管道根(gen)部的閥門(men)，一般(ban)選用DN20的切斷閥。
b.需要頻(pin)繁(fan)取樣的點，且介質具有毒、易燃、易爆及強腐(fu)蝕性，公稱壓力(li)大于(yu)或(huo)等(deng)于(yu)1.0MPa時，以及一(yi)(yi)般介質公稱壓力(li)大于(yu)或(huo)等(deng)于(yu)4.0MPa時，取樣管上(shang)(shang)除根部(bu)閥外，在取樣閥的上(shang)(shang)游應再加一(yi)(yi)個(ge)(ge)切(qie)(qie)斷閥。不經常取樣的點或(huo)不屬于(yu)上(shang)(shang)述范(fan)圍的可設(she)一(yi)(yi)個(ge)(ge)切(qie)(qie)斷閥。

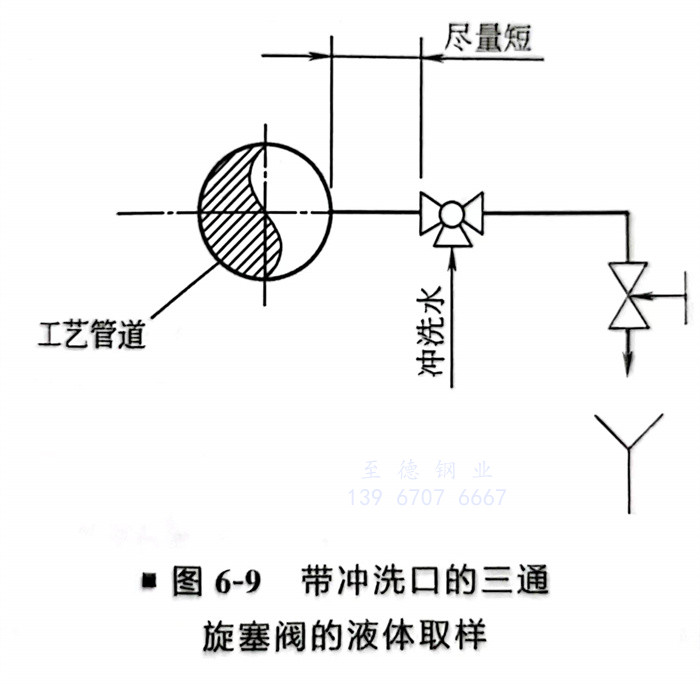

c．通常取樣閥宜(yi)選(xuan)用DN10或DN15的針(zhen)形閥，對于(yu)黏(nian)稠物料或易結晶物料，可按其性(xing)質(zhi)選(xuan)用帶沖洗的取樣專用閥門(men)或三通旋塞(sai)閥（圖6-9）。
④. 典型取樣配管(guan)。

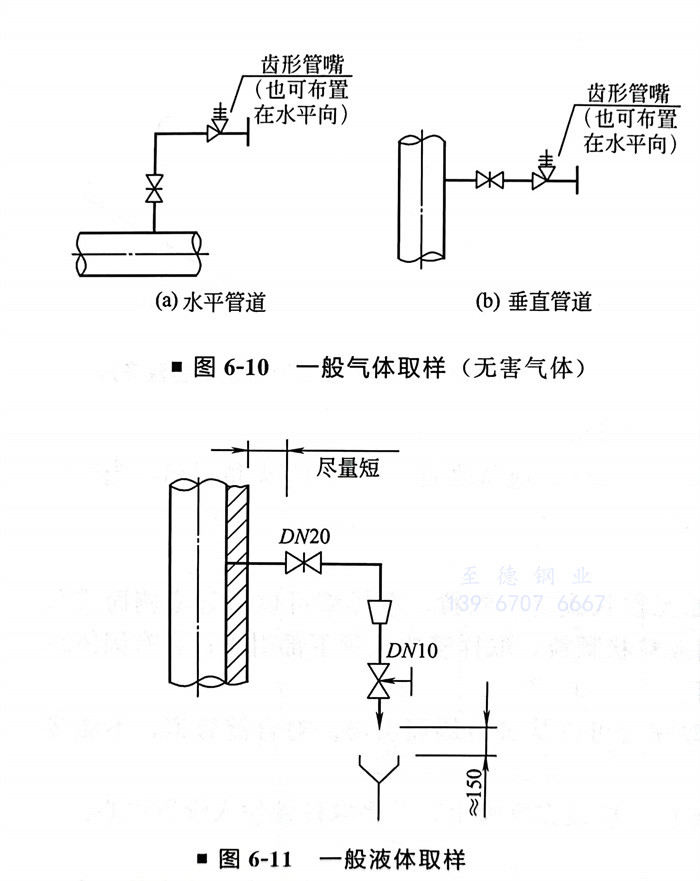

a. 一般氣體（無害(hai)氣體）采用球膽取樣時，取樣閥出口應帶有齒形管嘴（圖6-10）。
b. 一(yi)般液體(ti)取(qu)樣(yang)，在(zai)取(qu)樣(yang)閥下應設有漏斗，管端與漏斗的距離約(yue)150mm。不允許(xu)直(zhi)接(jie)排放(fang)的介(jie)質可改(gai)用收集桶（圖6-11）。
c. 對于需要隔離空氣(qi)取樣(yang)(yang)的(de)介質，應按(an)照工(gong)藝(yi)要求設取樣(yang)(yang)管，如采用(yong)密(mi)閉取樣(yang)(yang)器(qi)或經氮氣(qi)置換(huan)的(de)鋼(gang)瓶取樣(yang)(yang)等措(cuo)施。

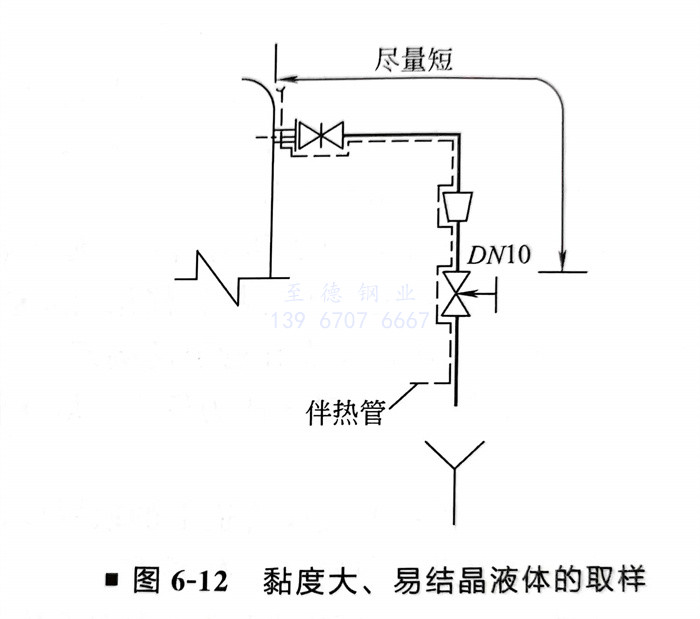

d. 對(dui)黏度大、易結(jie)晶液體的取樣(yang)管(guan)，必要時(shi)設(she)置伴熱管(guan)（圖6-12）。

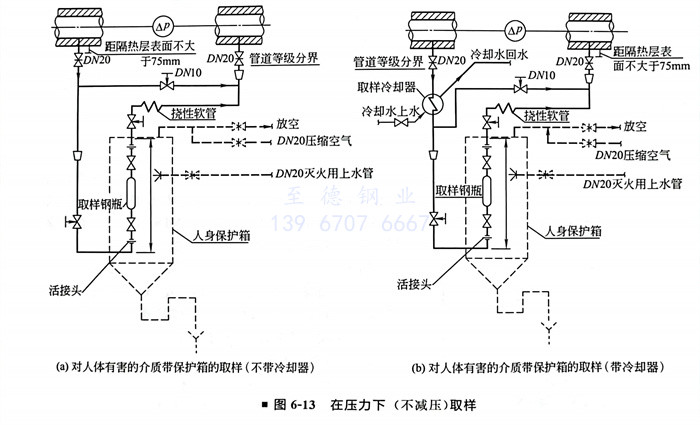

e. 對人體有害有毒(du)的或易(yi)燃易(yi)爆(bao)的危險介質在壓力下(xia)（不減壓）取(qu)樣時(shi)，應(ying)(ying)采取(qu)鋼(gang)瓶取(qu)樣，同時(shi)還應(ying)(ying)設置人身(shen)保護箱或其(qi)他防護措施（圖6-13）。
f. 真空介質取樣要設置(zhi)破(po)真空設施。

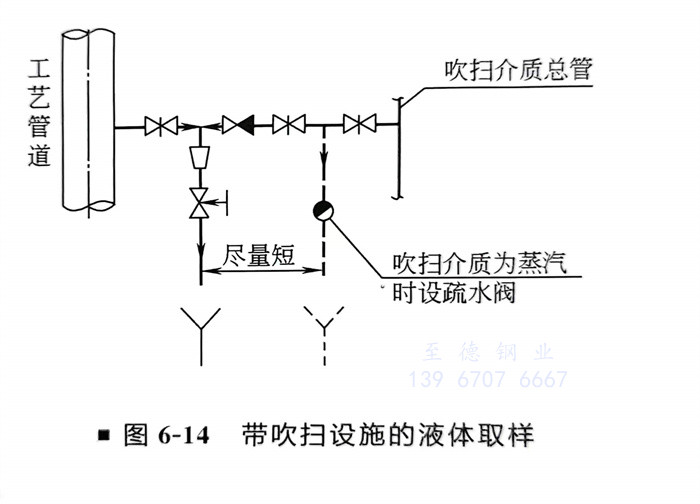

g. 部分(fen)取樣點帶有(you)蒸汽吹(chui)掃（圖6-14）。

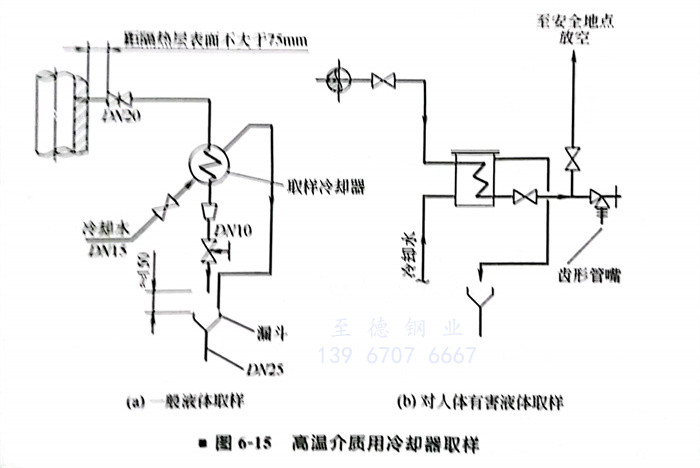

h. 高溫(wen)介(jie)質取(qu)樣要設(she)置取(qu)樣冷卻(que)器。減壓后為常溫(wen)的(de)氣(qi)體管道可(ke)不(bu)設(she)取(qu)樣冷卻(que)器（圖6-15）。
i. 取樣(yang)冷(leng)卻器的(de)配管應(ying)便于冷(leng)卻器的(de)清理。應(ying)設有(you)漏斗將水排入下水道。對人(ren)體(ti)(ti)有(you)害的(de)氣(qi)體(ti)(ti)取樣(yang)應(ying)在(zai)冷(leng)卻器后增(zeng)加放(fang)空管。
ii. 取樣冷卻器應固定在合適的構件上，且不影響通(tong)行，便于操作及維修。
