①. 此處的高點排(pai)(pai)氣及低點排(pai)(pai)液(ye)是指在PID圖上可以(yi)不表示的。高點排(pai)(pai)氣用于(yu)水壓(ya)試(shi)驗及液(ye)體(ti)管道(dao)的排(pai)(pai)氣，低點排(pai)(pai)液(ye)用于(yu)水壓(ya)試(shi)驗及停車排(pai)(pai)凈等。PID圖上所表示的排(pai)(pai)氣和排(pai)(pai)液(ye)應按流(liu)程要求(qiu)，并遵循有關規定進行設(she)計。
②. 不銹鋼(gang)管道的高點與低點均應分別備有排氣口與排液口，并位于容易接近的地方。如該處（相同高度）有其他接口可利用時，可不另設排氣口或排液口。除管廊上的管道外，對于公稱直徑小于或等于25mm的管道可省去排氣口。對于蒸汽伴熱管迂回時出現的低點處，可不設排液口。
③. 高(gao)點排(pai)氣管(guan)的(de)(de)(de)公(gong)稱直(zhi)徑最小應(ying)為(wei)15mm；低(di)點排(pai)液(ye)管(guan)的(de)(de)(de)公(gong)稱直(zhi)徑最小應(ying)為(wei)20mm。當主(zhu)管(guan)公(gong)稱直(zhi)徑為(wei)15mm時(shi)，可采用等徑的(de)(de)(de)排(pai)液(ye)口(kou)。SH3012規定了(le)放氣口(kou)、排(pai)液(ye)口(kou)的(de)(de)(de)最小公(gong)稱直(zhi)徑，對(dui)(dui)于(yu)小于(yu)或等于(yu)DN25的(de)(de)(de)為(wei)15mm，對(dui)(dui)于(yu)DN40～150的(de)(de)(de)為(wei)20mm，對(dui)(dui)于(yu)DN200～350的(de)(de)(de)為(wei)25mm，對(dui)(dui)于(yu)大于(yu)或等于(yu)DN400的(de)(de)(de)為(wei)40mm。高(gao)黏度介質管(guan)道排(pai)液(ye)口(kou)大于(yu)或等于(yu)DN25。
④. 氣體管(guan)道的高點排(pai)氣口可(ke)不設閥門，接管(guan)口應采(cai)用法蘭蓋或(huo)管(guan)帽(mao)等(deng)加以封閉。
⑤. 所有排液口最低(di)點(dian)與地面或平臺的距離不宜小于150mm。
⑥. 飽(bao)和蒸汽(qi)管道(dao)的低(di)點應(ying)設集液包(bao)及蒸汽(qi)疏(shu)水(shui)閥組(zu)。
⑦. 對于全廠性的工藝、凝結水和水管道，在歷年最冷月月平(ping)均溫度的平(ping)均值高于0℃的地(di)區(qu)，應少設低(di)點(dian)排液，低(di)于或等于0℃的地(di)區(qu)，應在適當位(wei)置設低(di)點(dian)排液。
⑧. 氫(qing)氣(qi)管道上(shang)不宜設置高(gao)點排(pai)氣(qi)和低點排(pai)液(ye)。
⑨. 蒸汽(qi)主(zhu)管(guan)(guan)（干管(guan)(guan)）的排(pai)液(ye)設施應包括撲集管(guan)(guan)、切(qie)斷閥(fa)和疏水閥(fa)（具體(ti)可見本書“蒸汽(qi)管(guan)(guan)道集液(ye)包”所(suo)述）。
⑩. 公用工(gong)程管道的末(mo)端應設置低點排液口，以利(li)排液和吹掃。

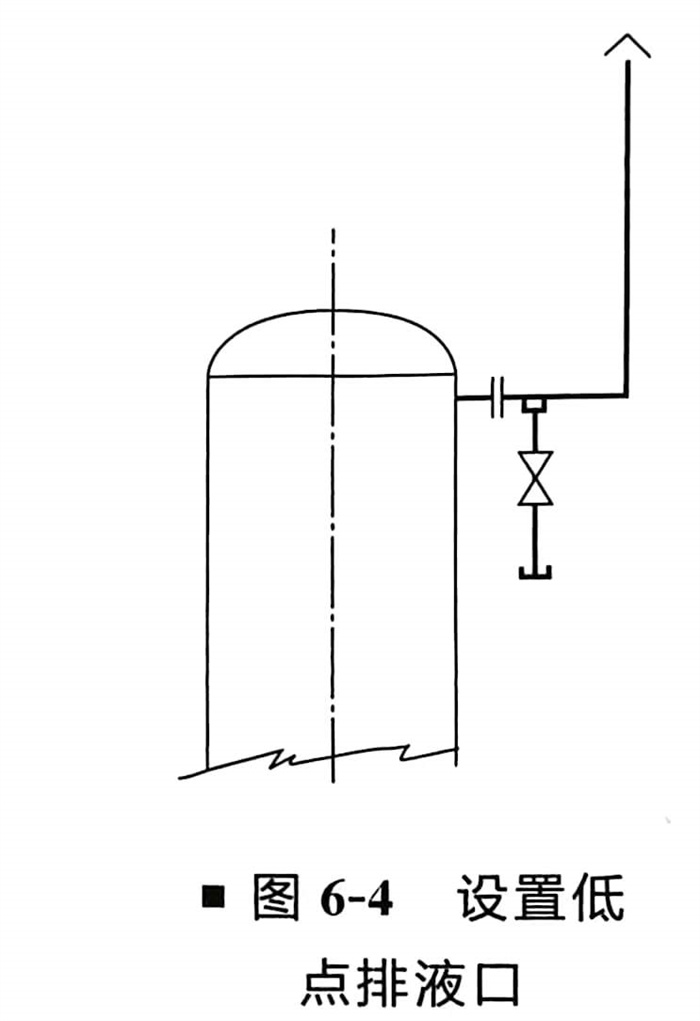

?. 凡(fan)向大氣排(pai)放的排(pai)氣管(guan)道(dao)，應設置低點排(pai)液(ye)口，如圖6-4所示。
?. 輸送催化劑或高黏度的物料（如(ru)焦(jiao)油(you)(you)、瀝青、重質燃料油(you)(you)等）管道排(pai)氣、排(pai)液口的直徑應不(bu)小于DN25。

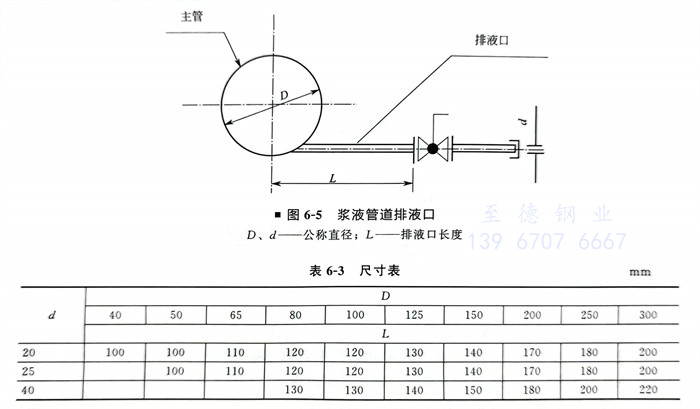

?. 漿液管道不宜設(she)置(zhi)(zhi)排氣和(he)排液口，如需要設(she)置(zhi)(zhi)排液口時其(qi)型式和(he)尺寸見圖6-5和(he)表6-3所示(shi)。
?. 輸送固體或漿料管道的排氣、排液管的切斷閥宜選用球閥或旋(xuan)塞閥。
?. 管道上排氣、排液(ye)口設置的閥門(men)應靠(kao)近主(zhu)管。
?. 振動(dong)管道(dao)上直(zhi)徑小于DN40密閉放空、放凈(jing)管根部接口處(chu)應采取加強措(cuo)施(shi)。
?. 輸送液態(tai)丁(ding)烷(wan)和更輕的(de)液化烴(jing)類管道(dao)上的(de)排氣、排液管的(de)切(qie)斷閥(fa)應(ying)設雙閥(fa)。
?. 放氣(qi)或排(pai)液管上(shang)的切(qie)斷閥(fa)，宜用閘閥(fa)，閥(fa)后可(ke)接帶管帽(mao)短(duan)管；對(dui)于(yu)高(gao)壓(ya)、極度及高(gao)度危(wei)害介質的管道(dao)(dao)應(ying)設(she)雙閥(fa)。當(dang)設(she)置單閥(fa)時，應(ying)加(jia)盲板(ban)或法(fa)蘭蓋(gai)；連續(xu)操作的可(ke)燃氣(qi)體管道(dao)(dao)低點的排(pai)液閥(fa)，應(ying)為雙閥(fa)。排(pai)出的液體應(ying)排(pai)放至密閉系統：僅在(zai)開停工時使用的排(pai)液閥(fa)，可(ke)設(she)一道(dao)(dao)閥(fa)門并(bing)加(jia)螺紋堵頭、管帽(mao)、盲板(ban)或法(fa)蘭蓋(gai)。可(ke)燃液體管道(dao)(dao)以(yi)及大于(yu)2.5MP。蒸汽管道(dao)(dao)上(shang)排(pai)液管裝一個切(qie)斷閥(fa)時，應(ying)在(zai)端(duan)頭加(jia)管帽(mao)（管堵）盲板(ban)或法(fa)蘭蓋(gai)。
?. 容器設(she)備上的排(pai)氣管除作(zuo)為(wei)進出料(liao)呼吸用外，應設(she)置(zhi)(zhi)切斷(duan)閥，閥門宜(yi)直接(jie)與設(she)備管口相接(jie)。當只安裝一(yi)個切斷(duan)閥時其端部應設(she)置(zhi)(zhi)絲堵、管帽(mao)或盲法蘭密封(feng)。
?. 允許向大(da)氣排(pai)放(fang)的(de)介質排(pai)氣管(guan)端部的(de)高度(du)應符合本書“管(guan)道(dao)布(bu)置(zhi)設計的(de)一般要求”中(zhong)“32大(da)氣排(pai)放(fang)的(de)相關(guan)規定”。
21. 為保證閥門檢(jian)修、絲堵、管(guan)(guan)(guan)(guan)帽及法蘭拆卸、軟(ruan)管(guan)(guan)(guan)(guan)連接，管(guan)(guan)(guan)(guan)道上低點排液(ye)管(guan)(guan)(guan)(guan)管(guan)(guan)(guan)(guan)端(duan)距地面或樓板面的凈距不得小于100mm。
22. 接地漏或開口(kou)罐的(de)放凈管(guan)管(guan)口(kou)應高(gao)出(chu)地漏或罐口(kou)大于或等于50mm。
23. 管道布置(zhi)(zhi)呈U形II形時，其水平或垂直管道上的排氣(qi)、排液(ye)口安(an)裝位置(zhi)(zhi)盡(jin)量設置(zhi)(zhi)在物(wu)料流向的下游端(duan)部。

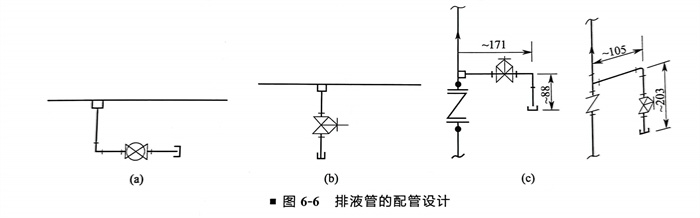

24. 對(dui)易(yi)自(zi)聚、易(yi)凍結、易(yi)凝(ning)固(gu)、含固(gu)體介質的(de)管道上的(de)排液(ye)管不(bu)應配成(cheng)如圖6-6（a）所示的(de)彎管形式。一般應采用圖6-6（b）的(de)形式。圖6-6（c）右側的(de)排凈閥(fa)門(men)放置不(bu)合理(li)，閥(fa)門(men)上側易(yi)積液(ye)。
25. 排(pai)氣(qi)、排(pai)液(ye)管端(duan)部連接(jie)形式。
a. 當(dang)采用(yong)管螺(luo)紋(wen)管件連接時(shi)，排氣、排液閥出口處加絲堵(du)密封。
b. 當采(cai)(cai)用(yong)承插焊接型管件連接時(shi)，排(pai)氣(qi)、排(pai)液(ye)閥出口處加螺紋管帽密封(feng)(feng)。如排(pai)氣(qi)、排(pai)液(ye)閥為法蘭(lan)連接時(shi)，可采(cai)(cai)用(yong)盲法蘭(lan)密封(feng)(feng)，亦可采(cai)(cai)用(yong)螺紋法蘭(lan)加絲(si)堵。
c. 當采用定型管(guan)件連(lian)接時，管(guan)端(duan)部加(jia)盲板法(fa)蘭(lan)(lan)，需(xu)要時可采用螺(luo)紋法(fa)蘭(lan)(lan)加(jia)絲堵。
26. 排(pai)氣和(he)排(pai)液型(xing)式分為兩類，一類為帶(dai)閥(fa)門(men)型(xing)，另一類為不帶(dai)閥(fa)門(men)型(xing)。不帶(dai)閥(fa)門(men)的(de)排(pai)氣和(he)排(pai)液不宜采用(yong)。
各種(zhong)類型的排(pai)氣、排(pai)液(ye)配管的選(xuan)(xuan)用(yong)應根據工程管道等級規定選(xuan)(xuan)用(yong)。

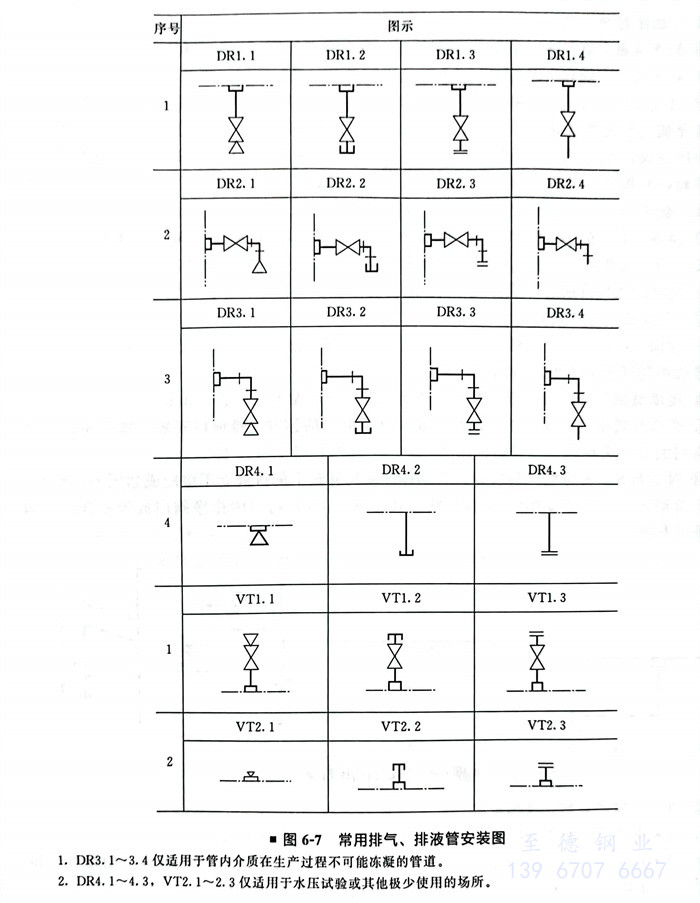

其中螺紋連接主(zhu)(zhu)要用(yong)(yong)于低壓(ya)公(gong)用(yong)(yong)工(gong)程(cheng)管(guan)(guan)道上的排氣(qi)和(he)(he)排液(ye)。承(cheng)插(cha)焊連接主(zhu)(zhu)要用(yong)(yong)于碳鋼(gang)或(huo)低合金鋼(gang)的工(gong)藝(yi)管(guan)(guan)道或(huo)壓(ya)力較高的公(gong)用(yong)(yong)工(gong)程(cheng)管(guan)(guan)道上。法蘭連接主(zhu)(zhu)要用(yong)(yong)于不銹鋼(gang)等合金鋼(gang)工(gong)藝(yi)管(guan)(guan)道上。設備上的排氣(qi)類型較多。圖6-7所示為(wei)常用(yong)(yong)排氣(qi)、排液(ye)管(guan)(guan)安裝圖（含工(gong)藝(yi)要求排氣(qi)和(he)(he)排凈(jing)）。
